1. PRIMEROS PASOS
Felicidades por su compra de la máquina desbarbadora de sierra de cinta SOLDAmaq EC modelo ELITE.
Lea esta guía antes de comenzar.
La SOLDAmaq EC es una máquina desbarbadora con sierra de cinta para retirar la tira de soldadura.
Este manual le presenta las principales funciones de la máquina desbarbadora con el fin de evitar riesgos para su salud o que puedan provocar una avería o desgaste prematuro de la máquina.
En caso de cualquier duda, por favor póngase en contacto con nosotros directamente o con uno de nuestros distribuidores autorizados.
Nota Informativa: El manual de uso de la máquina desbarbadora aquí descrito puede presentar algunas variaciones de uso ya que nuestra maquinaria está sujeta a posibles modificaciones de fabricación, dependiendo de la incorporación de avances tecnológicos en nuestros equipos desbarbadores.
2. SEGURIDAD
2.1.Normas de seguridad
Observe y aplique cuidadosamente las siguientes reglas de seguridad, el incumplimiento de estas reglas puede causar lesiones personales o daños a la máquina misma.
La instalación y el mantenimiento de la máquina descritos en este manual deben ser realizados únicamente por operadores que estén familiarizados con su funcionamiento y tengan suficientes conocimientos técnicos.
Las ELITE modelo SOLDAmaq EC han sido diseñadas para eliminar las rebabas de soldadura de las sierras de cinta. excluyendo cualquier otro tipo de operación.
PELIGRO ALTO VOLTAJE
PELIGRO DE ACCIDENTE
PELIGRO POR PROYECCIÓN DE CHISPA
UTILICE ZAPATOS PROTECTORES
PELIGRO DE HERRAMIENTAS AFILADAS
UTILICE PROTECTORES AUDITIVOS
Estas advertencias no incluyen todos los posibles riesgos que podría ocasionar un uso inadecuado de la máquina. Por ello, el operador debe proceder con prudencia y observando las normas.
2.2.Uso y conservación del manual de instrucciones
Este manual de instrucciones debe ser leído y comprendido por todo el personal que entre en contacto con la máquina.
Este manual es para:
- Indicar el uso correcto de la máquina según el tipo de trabajo a realizar.
- Proporcionar las instrucciones necesarias para el transporte, ajuste y mantenimiento de la máquina.
- Facilitar el pedido de repuestos e información sobre riesgos.
Límites de uso del manual:
La máquina está destinada a un uso profesional y, por lo tanto, la experiencia del operador es necesaria y de vital importancia.
Importancia y conservación del manual:
Este manual debe considerarse parte integrante de la máquina y, por lo tanto, debe permanecer junto a ella hasta el final de su uso.
Información adicional y aclaraciones:
El usuario, propietario o persona de mantenimiento puede ponerse en contacto con el fabricante para solicitar cualquier información adicional sobre el uso de la máquina y las posibles modalidades de intervención de mantenimiento y reparación.
Caducidad de la responsabilidad:
El fabricante se considera exento de cualquier responsabilidad en caso de:
- Uso inadecuado de la máquina
- Uso de la máquina por personas no capacitadas
- Fallos graves en el mantenimiento programado
- Intervenciones o modificaciones no autorizadas
- Uso de repuestos no originales.
2.3.Declaración de conformidad
La empresa por la presente:
ELITE Sharpening Machines, SLU
Joan Oró, 27
08635 Sant Esteve Sesrovires, España
declara que el producto que se indica a continuación, en base a su concepción y construcción, así como la versión puesta en el mercado por nuestra empresa, cumple con los requisitos básicos de seguridad y salud obligatorios de la directiva CE.
Esta declaración pierde su validez en caso de modificaciones no autorizadas del producto.
Nombre del producto: ELITE SOLDAmaq EC
Tipo de producto: Desbarbadora de sierra de cinta
Número de serie.: __
Competencias directivas CE:
- Directiva para maquinaria CE (2006/42/CE)
- Directiva europea sobre compatibilidad electromagnética (2014/30/UE)
- Los fines de protección de la directiva de baja tensión CE (2006/95/CE) se cumplieron de acuerdo con el anexo I, nr. 1.5.1 de la directiva de máquinas 2006/42/CE
La documentación técnica fue compilada por Representante legal de la documentación:
Sergi Valls Gramunt
Joan Oró, 27
08635 Sant Esteve Sesrovires, España
Fecha / fabricante - Firma: __
Datos del firmante: Sergi Valls Gramunt, gerente
3.DATOS TÉCNICOS
En la siguiente tabla informativa encontrará el listado de especificaciones técnicas de la máquina desbarbadora descrita en este manual.
| CARACTERÍSTICAS TÉCNICAS | |
|---|---|
| Poder absorbido | 0,25 kilovatios |
| Muela abrasiva | 80x50x20mm. |
| Ancho de las hojas de sierra de cinta | 10 - 60 mm. |
| Sierra de cinta espesor mínimo | 0,5 mm. |
| Peso neto | 28 kilos. |
4.TRANSPORTE

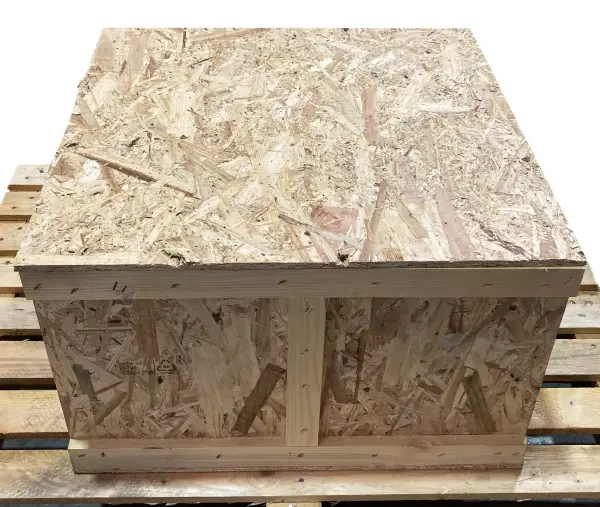

La ELITE SOLDAmaq EC se entrega embalada en una caja de madera.
Durante todo transporte y traslado, la máquina deberá mantenerse en su posición vertical original, cualquier variación en esta posición podrá conllevar la pérdida de la garantía.
| Modelo de máquina | Dimensiones brutas (mm) | Peso bruto (kg) |
|---|---|---|
| SOLDAmaq EC | 430x420x630 | 38 |
4.1.Instrucciones para desembalar y configurar

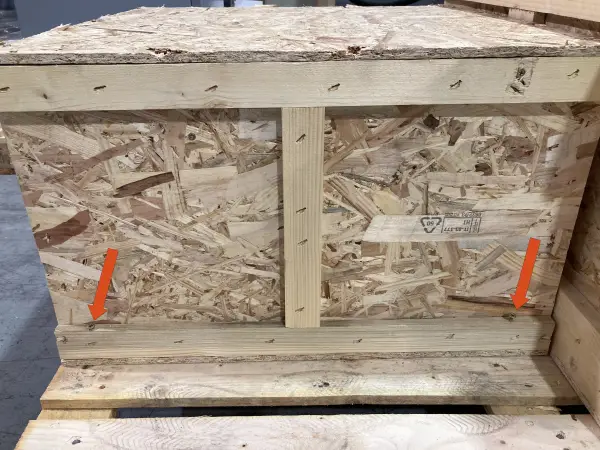

El embalaje se fija al palet mediante topes de fijación. Quítelos antes de intentar moverlo.

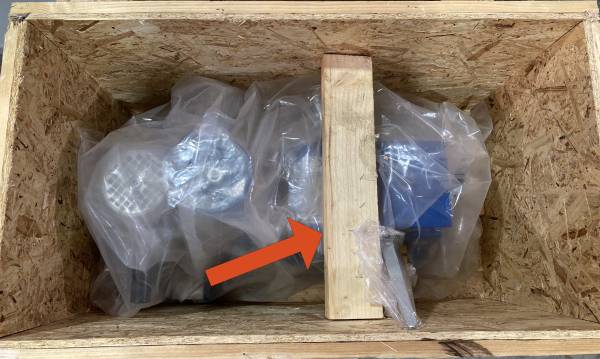

Para desembalar la máquina desbarbadora, primero retire las piezas de bloqueo de madera.

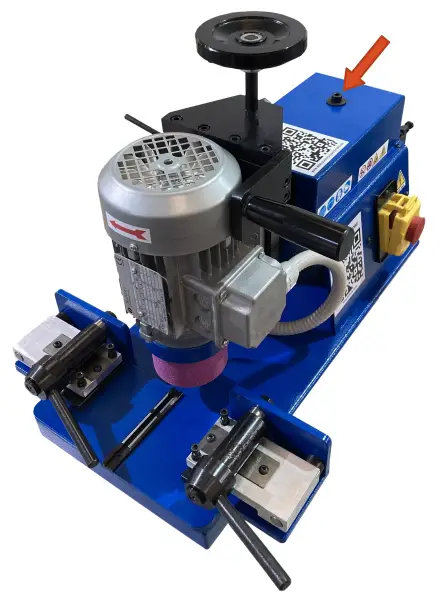

Luego afloje el tornillo de fijación del carro.
Una vez ubicada la máquina en su ubicación definitiva, también ya puede retirar la película protectora y demás protecciones de los componentes, que fijan e impiden que la máquina se mueva.
5.INSTALACIÓN
5.1.Colocación de la máquina
Antes de cualquier trabajo debemos asegurarnos de que la máquina esté bien alineada y no oscile en ninguno de sus extremos, en cuyo caso deberá estar calzada para evitar movimientos. Para su correcto nivel es necesario utilizar un nivel de burbuja. Esta comprobación deberá realizarse tanto en sentido longitudinal como transversal.
Una mala nivelación de la máquina puede provocar vibraciones no deseadas y desgaste prematuro de las guías lineales.
ADVERTENCIA: La máquina no debe ser utilizada bajo ningún concepto por personal no cualificado o no autorizado.
5.2.Conexión eléctrica
¡PELIGRO ALTO VOLTAJE!
La conexión eléctrica de la máquina debe ser realizada por personal técnico cualificado únicamente a la tensión indicada en el pedido de la máquina/placa de identificación de la máquina.
Para cualquier duda sobre el voltaje consultar con el fabricante antes de realizar la conexión.
Cualquier reclamo por una conexión incorrecta quedará fuera de garantía.
La máquina desbarbadora ELITE SOLDAmaq EC debe conectarse exclusivamente a una fuente de alimentación eléctrica trifásica. El cable intermedio amarillo-verde (tierra) debe conectarse exclusivamente al cable de tierra.
ELITE no asume ninguna responsabilidad en caso de una instalación eléctrica incorrecta que pueda provocar un mal funcionamiento de la máquina e incluso daños personales o materiales.
Recuerde: antes de conectar la máquina, retire cualquier protección que pueda tener la máquina para proteger los componentes durante el transporte.
5.3.Componentes principales de la máquina
A. Rueda de ajuste de altura de la muela abrasiva
B. Paradas de compresión
C. Palancas de apertura del tope de compresión
D. Guía
E. Mango de desplazamiento de la afiladora
F. Interruptor de encendido/apagado
6.PUESTA EN MARCHA
En esta sección le mostramos cómo operar el ELITE SOLDAmaq EC para su correcto funcionamiento.
NOTA: Los datos que aparecen en las diferentes imágenes son a modo de ejemplo, cada tipo de herramienta tiene sus datos recomendados y un operador experto debe conocerlos.
Parada de emergencia
Es el botón rojo redondo. En caso de que se produzca un fallo en el uso o se esté creando una situación peligrosa, permite la desconexión inmediata de la máquina.
No debe usarse a menos que sea estrictamente necesario.
Una vez utilizada, para volver a utilizar la máquina, es necesario tirar de ella para volver a la posición inicial, siendo necesario un referenciado y ajuste adicional.
ADVERTENCIA: Bajo ninguna circunstancia se debe modificar o manipular este control, esto automáticamente pone en peligro de lesiones graves al operador y a las personas a su alrededor.
Operación de afilado
Para iniciar el proceso de afilado, primero debes asegurarte de que el botón de parada de emergencia no esté activado.
PELIGRO: nunca manipule los botones del panel de control mientras cambia la muela abrasiva: peligro de lesiones muy graves. Se recomienda encarecidamente apagar y desconectar la máquina de la red eléctrica cuando se trabaja en el interior de la máquina.
ADVERTENCIA: antes de comenzar a girar la muela asegúrese de que esté bien sujeta al portamuelas donde se encuentra y que nadie esté manipulando en la zona donde gira. Bajo ninguna circunstancia se debe arrancar la rueda mientras alguien la está manipulando.
6.1.Encendido de la máquina
Presione el botón verde de la máquina para poner en marcha el motor de la muela. Atención: ¡si las fases de potencia no están conectadas correctamente, la muela se caerá!
Para detener la máquina presione el botón de parada de emergencia.
7.OPERACIÓN DE TRABAJO
8.MANTENIMIENTO
8.1.Mantenimiento preventivo
El mantenimiento de SOLDAmaq EC es muy sencillo. Consta de lo siguiente:
Limpie el soporte de la sierra de cinta cada vez que termine de soldar, ya sea con aire comprimido o con un paño. Sólo deben pasarlo ligeramente, sin ningún aditivo limpiador.
Esto alargará mucho la vida útil de los soportes debido al desgaste por rozamiento con los restos de soldadura.
Utilice el equipo solo en ambientes secos. La temperatura debe estar entre 5 y 40ºC. Una humedad relativa mayor al 90%, así como un ambiente salino, provocaría la corrosión prematura de la máquina.
9.ACCESORIOS Y CONSUMIBLES
9.1.Guía SOLDAmaq EC
9.2.Muela abrasiva de corindón
La muela recomendada para la desbarbadora ELITE SOLDAmaq EC es la ref. n.º 5310-A.
10.GARANTÍA
Todas nuestras máquinas se prueban antes de ser enviadas. Sin embargo, siempre puede haber defectos que no son observables a simple vista.
Nuestras máquinas están garantizadas contra defectos de fabricación o materiales en condiciones normales de uso y mantenimiento.
El plazo de esta garantía es de 12 meses desde la fecha de compra y consiste en la reposición del material defectuoso.
La garantía quedará automáticamente cancelada en caso de modificación ajena a nuestra empresa. O en casos manifiestos de mal uso de la máquina.
La garantía no incluye piezas sujetas a desgaste normal por el uso como patines, cartucho de lubricación, abrasivos, etc.
