AFILADORA AUTOMÁTICA PARA SIERRAS DE CINTA Y SIERRAS MÚLTIPLES CONTROLADAS POR 2 EJES CNC
DESTACADOS
- FÁCIL DE USAR: Panel de control con instrucciones guiadas en pantalla
- BAJO MANTENIMIENTO: Sin hidráulica para un mantenimiento sin problemas
- EXCELENTE CALIDAD PRECIO
- Automatización completa con un precio racional: 2 ejes CNC para un mecanizado completo de todas las geometrías de dientes comunes en un ciclo.
- Paso del diente programable
- Máquina muy compacta para una amplia gama de sierra de cinta de 40 a 350 mm.
ELITE EVG 350. EL CONCEPTO.

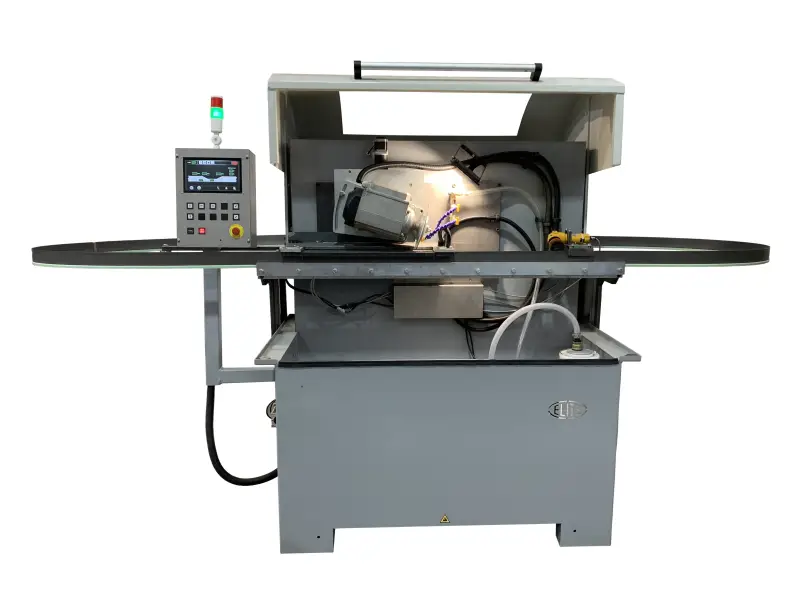

La ELITE EVG 350 es nuestra afiladora de sierras de cinta de aserradero de funcionamiento automático mediante 2 ejes CNC que permite un mecanizado completo de todas las geometrías de dientes comunes en un ciclo. Las trayectorias de recorrido cortas garantizan una operación de rectificado rápida.
A: Avance del diente Z: Movimiento de la muela abrasiva
Su cabina está totalmente cerrada para un funcionamiento silencioso. Consta de un sistema de apertura de la puerta muy rápido que garantiza una rápida colocación de la sierra de cinta.
ELITE EVG 350. CÓMO FUNCIONA

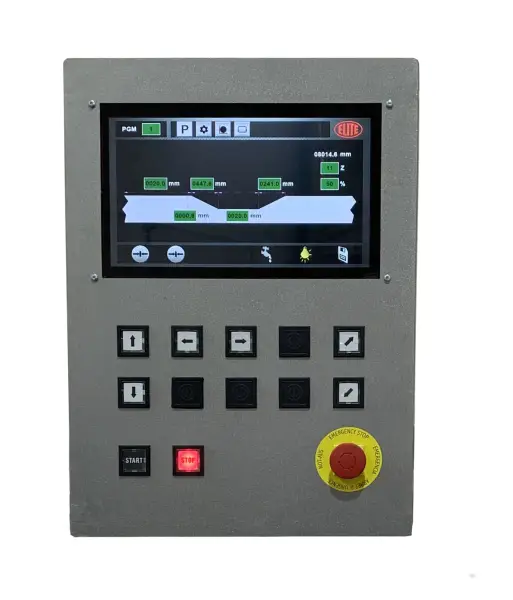

Panel de control fácil de usar
El panel de control con pantalla táctil a color de 10” que permite la creación o edición de un programa mientras la máquina está trabajando en otro programa. Entre los valores programables están:
- Programación del ángulo del diente. El eje de la muela se posiciona automáticamente al valor ingresado en el programa
- Geometría del diente
- Recorrido de afilado
- Carga de afilado
- Velocidad de afilado
- Paso del diente
- Velocidad de avance de la uña de avance del diente
- Número de dientes
Fácil acceso

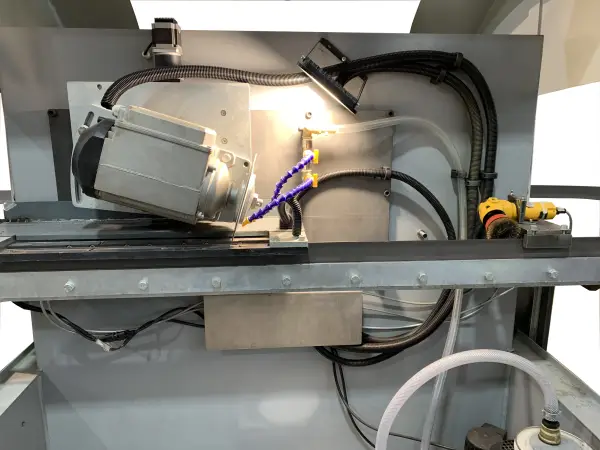

Diseño limpio y fácil acceso para servicio o reparación de la máquina.
Fácil mantenimiento

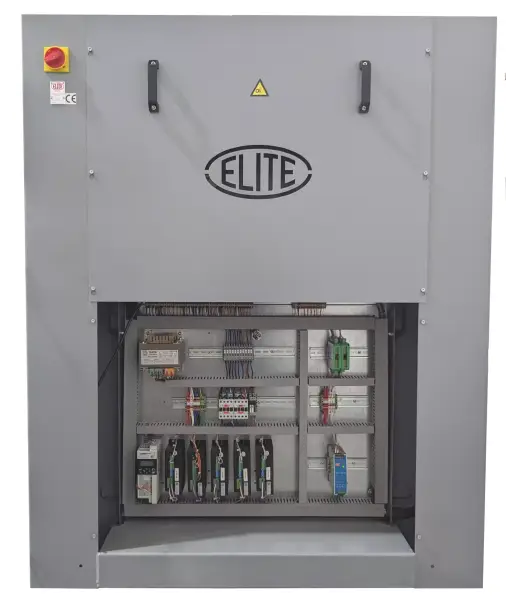

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.
ELITE EVG 350. EQUIPAMIENTO INCLUIDO
- Portasierras de cinta.
- Mordazas de sujeción de la sierra de cinta.
- Iluminación de la zona de trabajo mediante lámpara LED
- Extractor de neblina pequeño.
- Preparación para conectar a sistema de filtración por máquina o sistema de filtración centralizado.
ELITE EVG 350. ESPECIFICACIONES
| Datos técnicos | EVG 350 |
|---|---|
| DATOS DE LA SIERRA DE CINTA | |
| Ancho de la sierra de cinta | 40 - 350 mm. (1,5" - 13,5") |
| Grosor del cuerpo de la sierra | Hasta 8 mm. (0,31") |
| Paso del diente | Hasta 125 mm. (4,92") |
| AFILADO DE LA CARA | |
| Ángulo de corte | de 0º a + 30º |
| OTROS DATOS | |
| Motor de la muela | 3 kW |
| Velocidad de la muela | 2800 RPM |
| Diámetro de la muela de afilado | ø250 mm. |
| Dimensiones de la máquina | 1650 x 1200 x 1900 |
| Peso | 640 kilos. |
| EQUIPO DE REFRIGERACIÓN | |
| Capacidad del depósito | 220 litros. |
| Caudal de refrigerante | Hasta 40 litros/minuto. |
REQUERIMIENTOS TÉCNICOS
Se necesita conexión de aire de 6 bar.
Voltaje de conexión: 230V 3Ph - 400V 3Ph+N, 50/60Hz
Potencia de conexión necesaria: 4 kW
ACCESORIOS OPCIONALES RECOMENDADOS

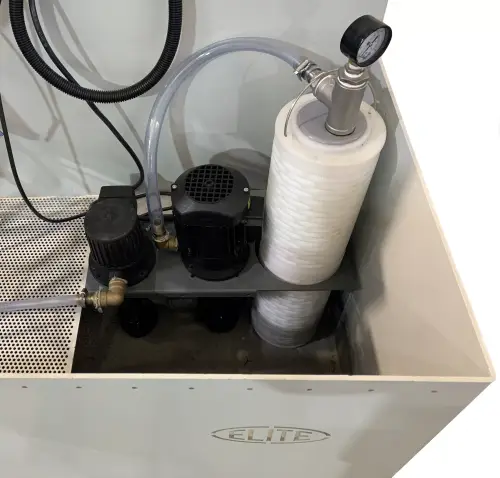

Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
DESCARGAR FOLLETO
COMPARATIVA DE MÁQUINAS DE UN VISTAZO
| MODELO | AFILADO SUPERIOR | SOLDADURA DE DIENTES | RECTIFICADO DE LADOS | TRISCADORA | OTROS |
|---|---|---|---|---|---|
| SC 10 | 20 a 300 mm. sierras de cinta | - | - | - | - |
| SC PRO | 10 a 10 mm. sierras de cinta | - | - | - | - |
| EVG 350 | 40 a 350 mm. sierras de cinta | - | - | - | - |
| EVG 250 | 20 a 250 mm. sierras de cinta | - | - | - | - |
| SSC 350 | - | - | 40 a 350 mm. sierras de cinta | - | - |
| MMV 350 | - | 40 a 350 mm. sierras de cinta | No | - | - |
| SC 2 | 10 a 70 mm. sierras de cinta | No | No | Opcional: TR2 / TR3 montado en SC 2 | - |
| SC 3 | 10 a 60 mm. sierras de cinta triangulares o curvas | - | - | No | Son posibles diferentes levas para otras formas de dientes |
| LM PRO | - | - | - | - | Nivelación + tensado |
| CH PRO | - | - | - | - | Recalcadora |
| TR 5 | - | - | - | 20 a 120 mm. | - |
| TR 3 | - | - | - | 10 a 80 mm. | - |
| TR 2 | - | - | - | 10 a 45 mm. | - |
