RECTIFICADORA AUTOMÁTICA DE FLANCOS DE DIENTES PARA SIERRA DE CINTA DE ASERRADERO
DESTACADOS
- FÁCIL DE USAR: Panel de control con instrucciones guiadas en pantalla
- BAJO MANTENIMIENTO: Sin hidráulica para un mantenimiento sin problemas
- EXCELENTE CALIDAD PRECIO
- Automatización completa con un precio racional: 4 ejes CNC para trabajo automático programable desde el panel de control
- Paso del diente programable
- Afilado automático de la parte superior y frontal de las hojas de sierra circular con punta de carburo
- Máquina muy compacta para una amplia gama de sierra de cinta de 40 a 350 mm.
ELITE SSC 350. EL CONCEPTO.
La SSC 350 es nuestra rectificadora automática de flancos de dientes para sierra de cinta de aserradero desde 40 hasta 350 mm de ancho.
Su funcionamiento es automático mediante 4 ejes CNC para un mecanizado completo de todas las geometrías de dientes comunes en un ciclo. Las trayectorias de recorrido cortas garantizan una operación de rectificado rápida.
A: Paso del diente
X: Recorrido de afilado
Y1: Ángulo tangencial izquierdo de muela Nr. 1
Y2: Ángulo tangencial derecho de muela Nr. 2

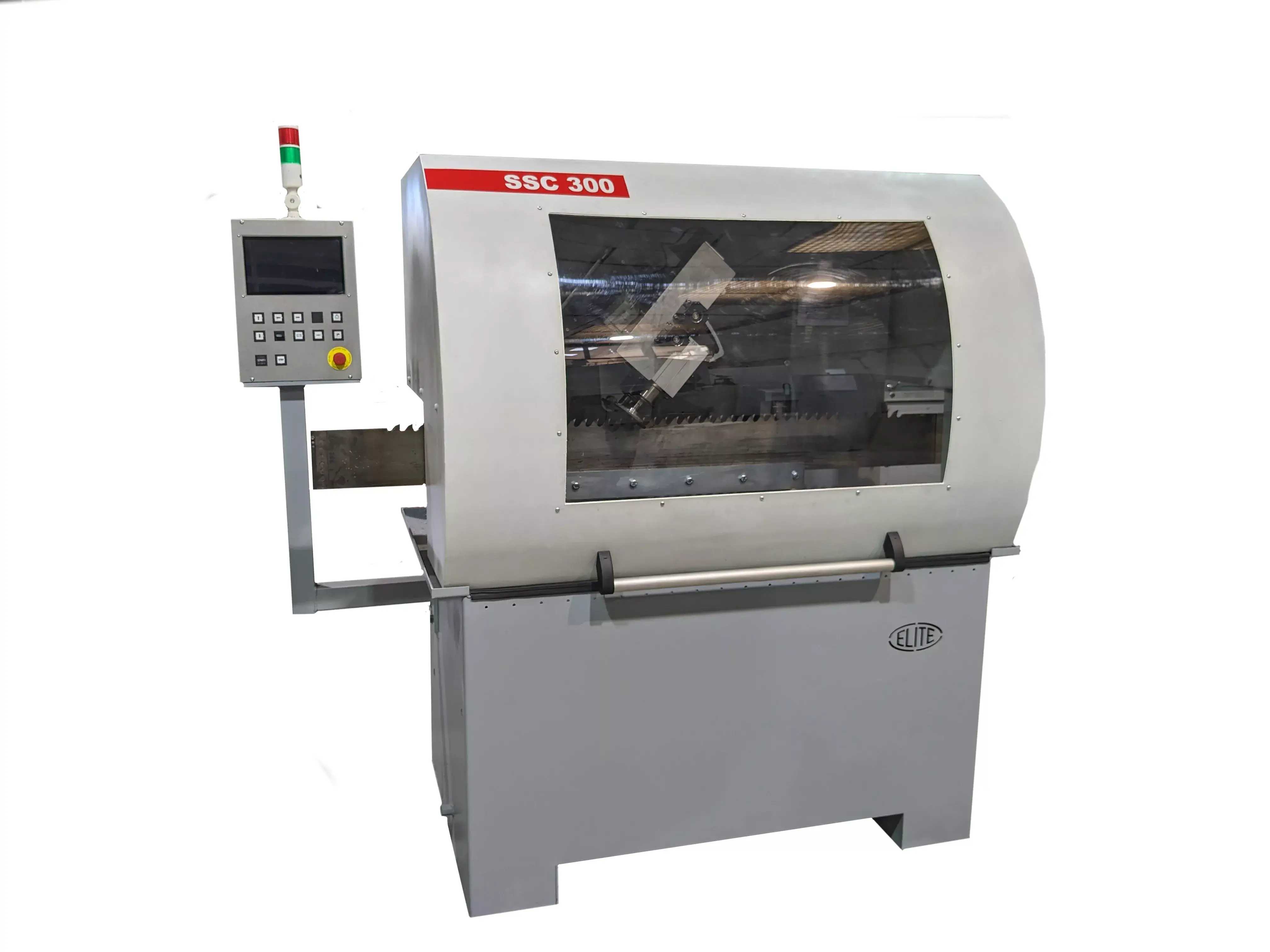

Cabina totalmente cerrada para un funcionamiento silencioso con un sistema de apertura circular de la puerta que permite un total acceso a la máquina para una rápida colocación de la sierra de cinta.
El sistema de sujeción de la sierra de cinta a través de varias mordazas neumáticas, permite una total rigidez en la fijación de la sierra cinta con una ausencia de vibraciones.
ELITE SSC 350. CÓMO FUNCIONA
Panel de control fácil de usar
El panel de control con pantalla táctil a color de 10” que permite la creación o edición de un programa mientras la máquina está trabajando en otro programa. Entre los valores programables están:
• Programación del ángulo del diente. El eje de la muela se posiciona automáticamente al valor ingresado en el programa
• Geometría del diente
• Recorrido de afilado
• Carga de afilado
• Velocidad de afilado
• Paso del diente
• Velocidad de avance del diente
• Número de dientes
Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM
La velocidad de rotación de la muela es variable: de 5.000 a 9.000 RPM
Incluye variador de frecuencia como característica estándar, por lo que puede ajustar la velocidad de la muela al valor óptimo necesario así como reducir el consumo de energía.
Fácil acceso
Diseño limpio y fácil acceso para servicio o reparación de la máquina.
Fácil mantenimiento
El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.
ELITE SSC 350. EQUIPAMIENTO INCLUIDO
- Portasierras de cinta.
- Mordazas de sujeción de la sierra de cinta.
- Portamuelas para las dos muelas de afilado
- Iluminación de la zona de trabajo mediante lámpara LED
- Extractor de neblina pequeño.
- Preparación para conectar a sistema de filtración por máquina o sistema de filtración centralizado.
ELITE SSC 350. ESPECIFICACIONES
| DATOS TÉCNICOS | SSC 350 |
|---|---|
| DATOS DE LA SIERRA DE CINTA | |
| Ancho de la sierra de cinta | 40 - 350 mm. (1,5" - 13,5") |
| Grosor del cuerpo de la sierra | Hasta 8 mm. (0,31") |
| Paso del diente | Hasta 125 mm. (4,92") |
| RECTIFICADO DE FLANCOS | |
| Recorrido de afilado | Hasta 40 mm |
| Ángulo de ataque | De -15º a + 30º |
| Ángulo de corte radial | De -5º a + 6º |
| Ángulo de corte tangencial | De 0º a + 8º |
| OTROS DATOS | |
| Ejes controlados | 4 ejes CNC (A, X, Y1, Y2) |
| Ejes manuales | B, Z |
| Motor de la muela | 0,75 x 2 kW (2 unidades) |
| Velocidad de la muela | Ajustable de 5000 a 9000 RPM |
| Diámetro de la muela para el afilado | ø100 mm. (2 unidades) |
| Diámetro del orificio de la muela abrasiva | ø20 mm |
| Sujeción de la sierra | Mediante mordazas neumáticas |
| Dimensiones de la máquina | 1650 x 1200 x 1900 mm. |
| Peso de la máquina | 740 Kg. |
| EQUIPO DE REFRIGERACIÓN | |
| Capacidad del depósito | 220 litros. |
| Caudal de refrigerante | Hasta 40 litros/minuto. |
REQUERIMIENTOS TÉCNICOS
Se necesita conexión de aire de 6 bar.
Voltaje de conexión: 220 1Ph 50/60Hz
Potencia de conexión necesaria: 2,5 kW
ACCESORIOS OPCIONALES RECOMENDADOS
Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
