Elevate prestazioni, velocità e precisione Per affilare coltelli fino a 6150 mm (242") La nostra migliore affilatrice per coltelli, equipaggiata di serie con 1 asse CNC. Consente l'affilatura, l'affilatura o la fabbricazione di coltelli

AFFILATRICE PER COLTELLI CON CAPACITÀ DI AFFILATURA DA 1000 A 6150 MM.

MACCHINA AUTOMATICA E ROBUSTA PER LA PRODUZIONE O L'AFFILATURA DEI COLTELLI

DOTATA DI SERIE DI 1 ASSE CNC

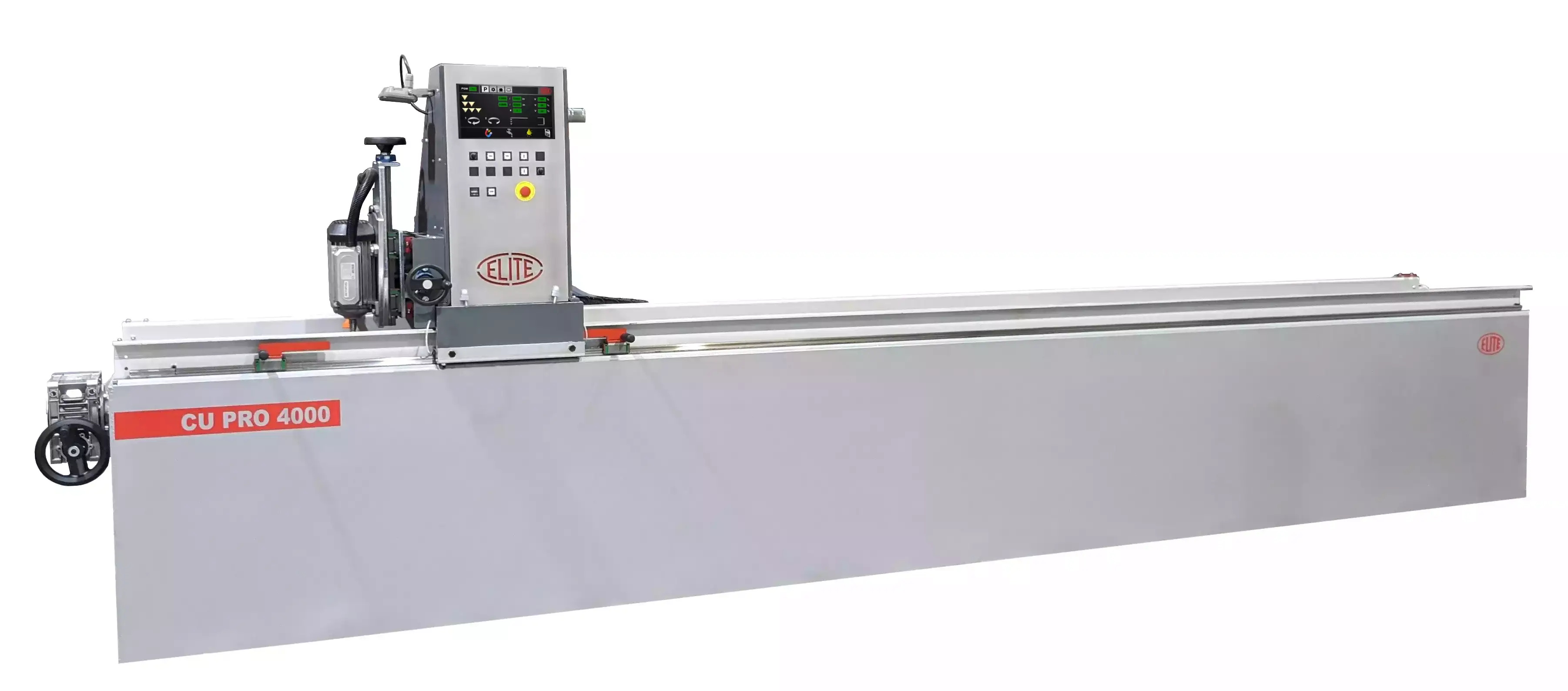

ELITE%20CU%20PRO%204000

PUNTI SALIENTI

  • Macchina molto robusta e potente priva di vibrazioni per un lavoro più preciso e veloce.
  • Maggiore precisione nell'asse Z, grazie al funzionamento con vite a ricircolo di sfere.
  • Programmabile tramite display LCD touch a colori da 10" facile ed intuitivo da usare.
  • Carrello esente da vibrazioni: movimento tramite cinghia dentata
  • Ciclo operativo completamente configurabile: sgrossatura, finitura e lucidatura. Velocità di rettifica, carichi di rettifica e senso di rotazione della mola.

ELITE CU PRO. BASE DELLA MACCHINA.

Il nostro modello ELITE CU PRO è la macchina più avanzata per la produzione e l'affilatura dei coltelli. È dotato di un motore ad azionamento diretto: questo ti consente di avere fino al 20% di potenza in più rispetto ad altri motori che incorporano la trasmissione a cinghia.

Programma i tuoi parametri diaffilato.

Il pannello di controllo incorpora un touch screen a colori da 10”. Questa schermata è stata progettata con un'interfaccia veloce e facile da usare che rende molto semplice la programmazione della macchina. Permette di creare e salvare facilmente programmi, perfetti per affilare e produrre lame sia in serie che puntualmente grazie al suo programma di produzione standard.

È possibile programmare un ciclo di sgrossatura con la relativa velocità del carrello, un ciclo di finitura con altri parametri e velocità e una finitura fine per la lucidatura. Tutte queste operazioni vengono eseguite dalla macchina contemporaneamente.

Affilatura del tagliente o contro il tagliente?

Uno dei parametri di controllo programmabili è il senso di rotazione della mola; di' addio all'inclinazione manuale della testa.

Accesso semplice alle apparecchiature di raffreddamento.

Abbiamo pensato che l'impianto di raffreddamento deve essere facile da pulire. Pertanto può essere montato sulla parte anteriore della macchina, oppure posteriormente, oppure lateralmente, come meglio preferite!

CU PRO 2000 con attrezzatura di refrigerazione e FILTRAmaq UNO
CU%20PRO%201500%20FILTRAmaq

ELITE CU PRO Introduzione


ELITE CU PRO. COME FUNZIONA

Seconda testa affilatrice con abbassamento automatico della mola, disponibile come optional

Macchina presentata con seconda testa affilatrice con abbassamento automatico della mola CU%20PRO%20CAB%20CNC

Pannello di controllo veloce e facile da usare

Il pannello di controllo incorpora un touch screen a colori. Questa schermata è stata progettata con un'interfaccia veloce e facile da usare che rende molto semplice la programmazione della macchina. Consente di creare e salvare programmi, perfetti per l'affilatura delle lame per il taglio della carta o per la produzione di lame.

Parametri di affilato programmabili

Programma i tuoi parametri di affilato con il pannello touchscreen a colori superveloce.

CU%20PRO%201500%20Control%20panel

Piano magnetico

Piano magnetico magnetizzabile e smagnetizzabile da pannello di controllo. Stessa forza di serraggio all'estremità del piatto o al centro: per quanto stretti, i coltelli rimangono perfettamente sul bordo del piatto. Il sistema superpolarità è disponibile opzionalmente. Con un fissaggio maggiorato del 20%.
CU%20PRO%20Plato%20magnetico

Vite a ricircolo di sfere nell'asse verticale

Vite a ricircolo di sfere nell'asse verticale per un movimento fluido e una precisione di movimento verso il basso fino a 0,005 mm. Movimento del carro mediante guide lineari a ricircolo di sfere.
CU%20PRO%204000%20Carro%20posterior

Guide temprate e rettificate con pattini con cuscinetti a ricircolo di sfere

Cuscinetti a sfere per un movimento preciso del carrello, a ricircolo di sfere con sistema di lubrificazione manuale, consentono un movimento fluido senza giochi ed esente da vibrazioni, perché trattengono il carrello in modo che non possa scendere né salire né lateralmente.
CU%20PRO%20Lateral%20posterior


ELITE CU PRO. ATTREZZATURA INCLUSA

  • Sistema di programmazione facile da usare tramite touch screen LCD da 10”.
  • Piastra magnetica da 180 mm. Tipo elettropermanente largo. Regolabile da 0º a 90º mediante riduttore Vis-worm.
  • Illuminazione a LED dell'area di lavoro
  • Rotazione del motore mola selezionabile a favore del bordo o contro il bordo da pannello di controllo.
  • Programma di produzione per serie di lame identiche con compensazione programmabile dell'usura della mola.
  • Abbassamento del carrello selezionabile a sinistra, a destra o su entrambi i lati.
  • Catena di traslazione del carrello per la guida del cavo
  • Set di supporti antivibranti per il posizionamento ed il livellamento della macchina al suolo.
  • Oliatore centralizzato a comando manuale.

ELITE CU PRO. SPECIFICHE

DATI TECNICICU PRO
Potenza motore molaAzionamento diretto 15 HP per 50 Hz - 18 HP per 60 Hz - 1500 RPM
Opzionale: 20 o 30 HP.
Diametro della mola250 mm. (Opzionale 300 mm.)
Velocità del carrelloDa 1 a 30 mt/min.
Distanza massima tra mola e piano180 mm.
Larghezza del piano magnetico180 mm. (Opzionale: 250 mm. e 300 mm.)
Serbatoio di refrigerazione220 litri con separazione meccanica
Massimo potenza connessa16 kW (21 kW per motore 20 HP, 32 kW per motore 30 HP)
Movimento di rotazione del piano di bloccaggio magneticoda 0º a 90º
Portamola per moleø250 mm.
VERSIONI DISPONIBILI
ModelloDimensioni del mandrino magneticoTagliaPeso
CU PRO 10001000 x 180 mm.2200 x 1200 x 1800 mm.1090Kg.
CU PRO 15001500 x 180 mm.2700 x 1200 x 1800 mm.1580Kg.
CU PRO 20002030 x 180 mm.3200 x 1200 x 1800 mm.2080Kg.
CU PRO 30003060 x 180 mm.4200 x 1200 x 1800 mm.3080Kg.
CU PRO 40004090 x 180 mm.5200 x 1200 x 1800 mm.4080Kg.
CU PRO 50005120 x 180 mm.6200 x 1200 x 1800 mm.5100Kg.
CU PRO 60006150 x 180 mm.7200 x 1200 x 1800 mm.6200Kg.

REQUISITI TECNICI

  • Tensione di connessione: 400V 3Ph 50Hz - 480V 3Ph 60Hz - 220V 3Ph 60Hz
  • Potenza di connessione richiesta: 16 kW

ACCESSORI OPZIONALI CONSIGLIATI

  • Motore mola da 20 HP o 30 HP.
  • Testa affilatrice aggiuntiva con motore da 5 HP. Regolabile manualmente in profondità. Abbassamento mola manuale o automatico. Inclinazione da -20º a +20º
  • Piastra magnetica da 300 mm.
  • Largo Mola abrasiva ø300 mm.
  • Corona porta segmenti ø250 mm. o ø300 mm.
  • Variatore di velocità della mola per regolare la velocità di rotazione del motore della mola
  • Mola in resina rif. 3651-A per affilare lame in acciaio
  • Mola CBN rif. 3150-A per affilare lame HSS
  • Mola diamantata rif. 3050-A per affilare lame in metallo duro
  • Refrigerante SintoCut PRO MIX 20L.
  • Apparecchiature di refrigerazione CU-REF.
  • Scrubber a disco magnetico per rimuovere automaticamente le particelle magnetiche dal liquido di raffreddamento.
  • Fermo di centraggio lungo il bordo della lama
  • Fermo di centraggio sul retro della lama
  • Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm. Può essere utilizzato con olio o liquido refrigerante

Testa affilatrice aggiuntiva con secondo motore mola con abbassamento automaticoCU%20PRO%20CAB%20CNC

Assemblaggio di ruote diverse

ELITE FILTRAmaq UNOFILTRAmaq%20UNO%20para%20CU%20PRO

Scrubber a disco magneticoDepurador%20magnetico%20a%20discos

Fermo di centraggio lungo il bordo della lama
Tope%201%20CU%20PRO

Fermo di centraggio sul retro della lama
Tope%202%20CU%20PRO


CU PRO-FR IT.pdf


VISUALIZZA MANUALE UTENTE


MACCHINE A CONFRONTO IN BREVE

MODELLOLUNGHEZZA DI MACINAZIONETIPI DI COLTELLIMOLA ABRASIVAROTAZIONE MANDRINO
CU PRO1000, 1500, 2030, 3060, 4090, 5120, 6150 mm.Tutti i tipi di coltelli. Anche per la produzioneø250 (Opzionale fino a ø350 mm.)0º - 90º
CU1000, 1500, 2030, 3060, 4090 mm.Tutti i tipi di coltelliØ200 mm.0º - 90º
CU mini1230 mm.Piallatrice, riciclaggioØ150 mm.0º - 90º
CU mini 650650 mm.PiallaØ125 mm.0º - 45º
