AVB 850

LA NOSTRA AFFILATRICE PER SEGHE CIRCOLARI IN TCT PIÙ VELOCE

ELITE AVB 850. IL CONCETTO.

Il modello ELITE AVB 850 è la nostra affilatrice più veloce per la parte posteriore e frontale di tutte le geometrie dei denti più comuni nelle lame per seghe circolari con denti in metallo duro per diametri da ø100 a 850 mm.

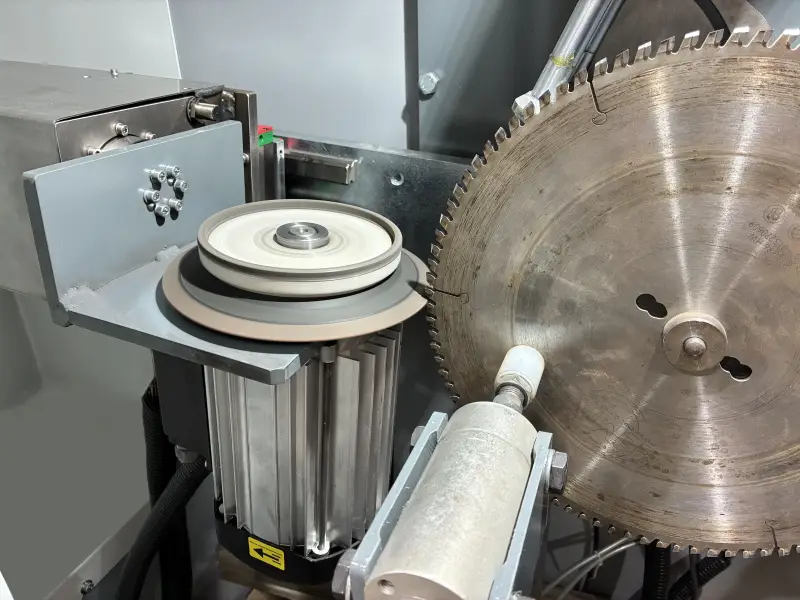

Il sistema a doppia mola permette l'affilatura completa di faccia e dorso in un'unica preparazione: quando la macchina finisce di affilare la faccia si regola per affilare il dorso in automatico, oppure quando finisce di affilare il dorso si regola per affilare il dorso.

Affilatura esterna in un solo passaggio per tipi di denti:

• Piana, inclinata, alternata, alternata a smusso, appuntita, trapezio, trapezio-piatta, appuntita-piatta, alternata-piatta, trapezio-trapezio.

Con 5 assi CNC per la lavorazione completa di tutte le geometrie dei denti più comuni in un ciclo, le corse particolarmente brevi garantiscono un'operazione di affilatura rapida.

Utilizza il famoso sistema di molatura periferica per ottenere una lama con un bordo perfetto.

Cabina completamente chiusa per un funzionamento silenzioso con un sistema di apertura della porta molto veloce che garantisce un rapido posizionamento della lama della sega e della porta di accesso per la manutenzione.

FORME DI DENTI STANDARD

ELITE AVB 850. COME FUNZIONA

Funzionamento automatico utilizzando 5 assi CNC:
A: Passo del dente
B: Angolo di taglio del dente
C: Angolo laterale della parte posteriore del dente
X: Carico di affilatura
Z: percorso di nitidezza

Pannello di controllo facile da usare

Il pannello di controllo touch screen a colori consente la creazione o la modifica di un programma mentre la macchina sta lavorando su un altro programma. Tra i valori programmabili ci sono:
• Programmazione dell'angolo del dente. L'asse della ruota viene posizionato automaticamente sul valore immesso nel programma
• Geometria del dente
• Percorso di affilatura
• Tassa di affilatura
• Velocità di affilatura
• Passo dei denti
• Velocità di avanzamento della griffa di avanzamento del dente
• Numero di denti
• Denti rotti

Fino a 7 denti/minuto su denti trapezoidali piatti

Fino a 7 denti/minuto su denti trapezoidali piatti: tutti i movimenti sono stati ottimizzati per ridurre i tempi di inattività.

Velocità di rotazione della mola variabile da 2.500 a 5.000 giri/min

Velocità di rotazione della mola variabile da 2.500 a 5.000 giri/min: include convertitore di frequenza di serie, in modo da poter regolare la velocità della mola al valore ottimale necessario e ridurre il consumo di energia.

Facile accesso

Design pulito e facile accesso per la manutenzione o la riparazione della macchina.

Manutenzione facile

Il quadro elettrico è situato nella parte inferiore e la meccanica nella parte superiore della macchina, protetta da un coperchio di facile apertura.


L'armadio elettrico è organizzato in modo pulito, facilitando la manutenzione quando necessario.

ELITE AVB 850. ATTREZZATURA INCLUSA

• Portasega per incisivi da ø100 a 210 mm.
• Portasega per dischi da ø210 a 850 mm.
• Anello di centraggio: ø30 mm.
• Portamola per doppia mola per affilare la faccia e il dorso
• Chiodo di alimentazione da 3 mm.
• Dispositivo per l'affilatura in serie di diametri uguali
• Illuminazione dell'area di lavoro tramite lampada LED
• Piccolo aspiratore di nebbia.
• Predisposizione per il collegamento al sistema di filtrazione individuale ELITE modello FILTRAmaq o al sistema di filtrazione centralizzato.

ELITE AVG 850. SPECIFICHE

REQUISITI TECNICI

Collegamento preciso dell'aria a 6 bar.
Voltaggio di collegamento: 220 2Ph 50/60Hz
Potenza di connessione richiesta: 1,5 kW

ACCESSORI OPZIONALI CONSIGLIATI

Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm.
