JVC 700

Affilatrice automatica per coltelli circolari da ø30 a 800 mm. Con 1 asse CNC per un ciclo automatico di rettifica di 1 angolo di taglio contemporaneamente

AFFILATRICE AUTOMATICA DA COLTELLI CIRCOLARE DA ø30 A ø800 MM.

PUNTI SALIENTI

  • FACILE DA USARE: Pannello di controllo con istruzioni guidate sullo schermo
  • Ciclo di rettifica con refrigerante
  • 1 asse CNC per lavorazioni in automatico programmabile da quadro comandi
  • Velocità di rotazione del coltello circolare regolabile senza gradini.
  • Fasi di rettifica programmabili: sgrossatura, finitura, lucidatura.

ELITE JVC 700. IL CONCETTO.

Il modello ELITE JVC 700 è il nostra affilatrice automatica da coltelli standard e pratica. Dotato di un asse CNC, consente una completa automazione nel processo di affilatura di un angolo di taglio della lama circolare. Affilatrice automatica da coltelli circolari da ø30 a ø800mm. ELITE modelo JVC 700 Tipi di lame

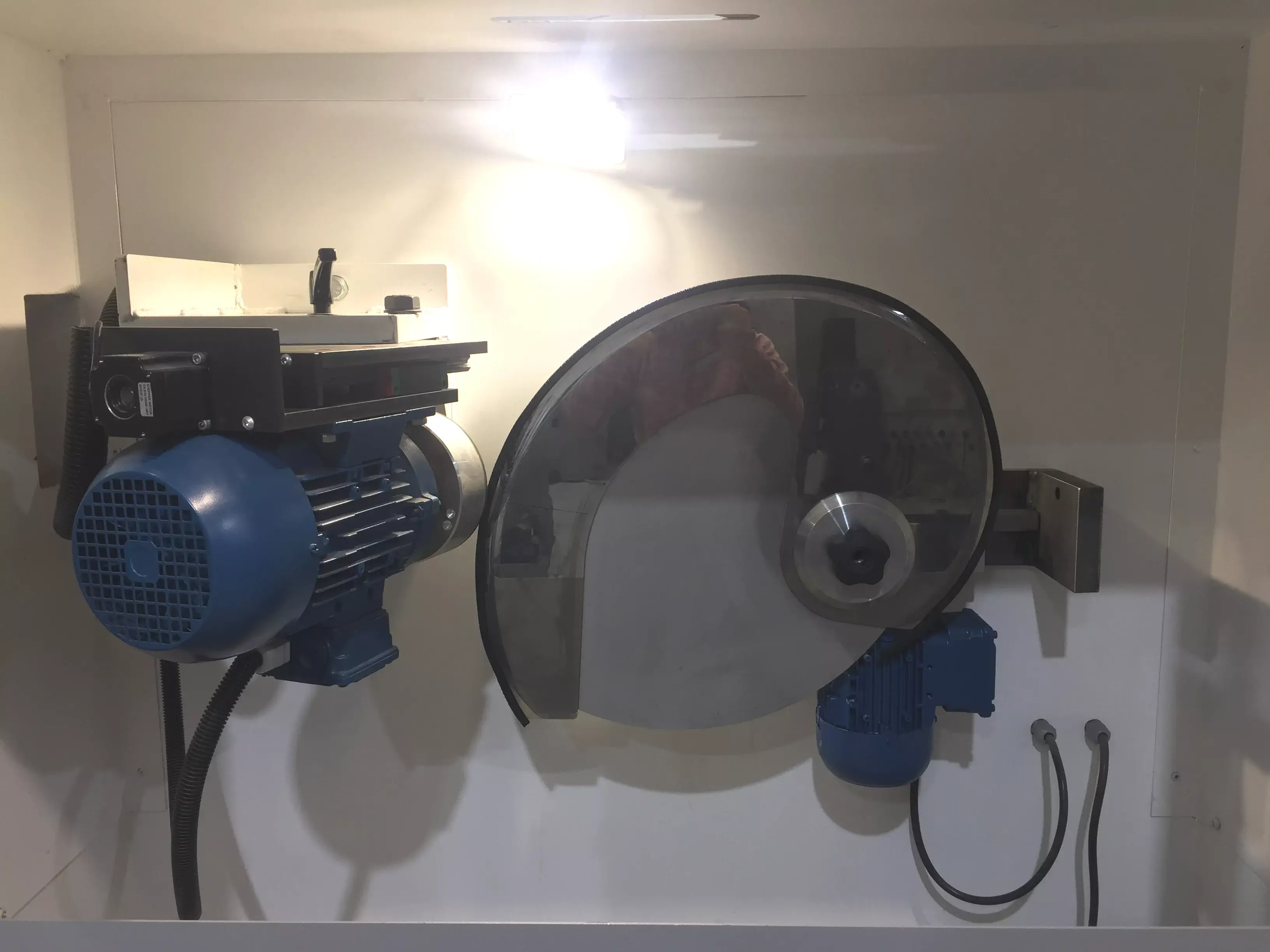

È possibile affilare lame progressive a forma di falce, di tipo 'cutter', come opzione La ELITE JVC 700 consente l'affilatura di lame a forma di falce o di tipo 'cutter'


ELITE JVC 700. COME FUNZIONA

Pannello di controllo facile da usare

Pannello di controllo facile da usare della ELITE modello JVC 700

Tutte le funzioni dei pulsanti sono spiegate nei pulsanti con illustrazioni. E ogni pulsante è destinato a svolgere una singola attività. Quindi sai cosa aspettarti dalla pressione di un pulsante.

Il pannello di controllo con schermo LCD permette la programmazione della macchina, tra i valori programmabili ci sono:

  • Fase di sgrossatura:
    • Alimentazione
    • Importo totale da macinare
    • Velocità di rotazione del coltello circolare
  • Fase di finitura
    • Alimentazione
    • Importo totale da macinare
    • Velocità di rotazione del coltello circolare
  • Fase di rifinitura:
    • Tempo dell'operazione di rifinitura
    • Velocità di rotazione del coltello circolare

Esempio funzionante

Velocità di rotazione della mola variabile da 2.000 a 4.000 RPM

Incluso come opzione.
Dettaglio del motore dell'affilatrice a coltelli circolari ELITE modello JVC 700

Programma per diametri uguali incluso di serie

È possibile produrre lame per seghe circolari con lo stesso diametro di una caratteristica standard.

Attrezzatura di refrigerazione integrata

Sistema di raffreddamento per affilatrice  ELITE modello JVC 700
Consente l'affilatura a umido per una migliore qualità di affilatura e una maggiore durata della pietra per affilare.
Integra un serbatoio da 200 litri con griglie rimovibili per una facile pulizia.

Facile accesso

La macchina affilatrice ELITE modello JVC 700 include di serie un mobile completo
Design pulito e facile accesso per la manutenzione o la riparazione della macchina.

Manutenzione facile

Il quadro elettrico è situato nella parte inferiore e la meccanica nella parte superiore della macchina, protetta da un coperchio di facile apertura.
Facile accesso alla parte meccanica della macchina Quadro elettrico perfettamente organizzato e accessibile
L'armadio elettrico è organizzato in modo pulito, facilitando la manutenzione quando necessario.


ELITE JVC 700. ATTREZZATURA INCLUSA

  • 1 asse CNC (X)
  • Programma per l'affilatura di lame circolari con diametri uguali.
  • Macchina chiusa da mezza cabina
  • Programmazione del ciclo di affilatura (sgrossatura, finitura, lucidatura) tramite schermo LCD
  • Predisposto per il collegamento ad un sistema di filtrazione della macchina o ad un sistema di filtrazione centralizzato.

ELITE JVC 700. SPECIFICHE

DATI TECNICI JVC 700
Assi 1 CNC, 1 asse motorizzato (rotazione lama), 1 asse manuale (selezione angolo di taglio lama)
Motore mola 1,1 kW (1,5 CV)
Velocità del supporto lama Per sgrossatura e finitura
Velocità di rotazione della lama 10 - 200 giri al minuto. Diverse velocità di rotazione programmabili per sgrossatura, finitura e lucidatura
Angolo della lama circolare Selezionabile da 0º a 100º
Numero di angoli della lama affilati contemporaneamente 1
Sistema con mola a tazza
Diametro foro mola ø60mm.
Velocità di rotazione della mola 3000 giri al minuto.
Schermo LCD
Ciclo di lavoro programmabile Utilizzando 1 asse CNC
Programmazione ciclo di affilatura Sgrossatura, finitura, lucidatura
Capacità serbatoio liquido refrigerante 200 l.
Dimensioni macchina 1430x1285x1820mm.
Peso della macchina 550 chilogrammi.

REQUISITI TECNICI

Voltaggio di collegamento: 220V 1Ph 50/60Hz.
Potenza di connessione richiesta: 2,5 kW


ACCESSORI OPZIONALI CONSIGLIATI

Per una migliore qualità di affilatura, si consiglia di dotarsi del sistema di filtrazione ELITE FILTRAmaq UNO. Filtrazione fino a 2 µm.
Sistema di filtrazione economico per rettificatrice con bassi costi di manutenzione modello ELITE FILTRAmaq UNO


SCARICA BROCHURE

Brochure ELITE JVC 700


RICHIEDI INFORMAZIONI

Contactar


MACCHINE A CONFRONTO IN BREVE

MODELLO Diametro del coltello Angolo di smusso Nr. di angolo di smusso affilati allo stesso tempo Nr. di mole
JVC 700 da 30 a 800 mm. da 0º a 100º 1 1
JVC 800 da 100 a 700 mm. da -45º a 45º 2 2
