AFILADORA DE CUCHILLAS CON ALTA CAPACIDAD DE AFILADO
CAPACIDAD HASTA 1230 MM. DE LONGITUD
MÁQUINA AUTOMÁTICA CON PANTALA LCD Y PROGRAMA DE PRODUCCIÓN DE SERIES DE CUCHILLAS IGUALES
DESTACADOS
- Movimiento del carro libre de vibraciones.
- Sistema de guiado que absorbe las vibraciones producidas durante el afilado.
- Alta potencia del motor de la muela: 3 HP para las versiones de 50 Hz, 4 HP para las versiones de 60 Hz.
- Panel de control con movimiento vertical automático de la muela abrasiva.
- Recorrido del carro regulable.
- Ciclo de trabajo programable mediante pantalla LCD programable.

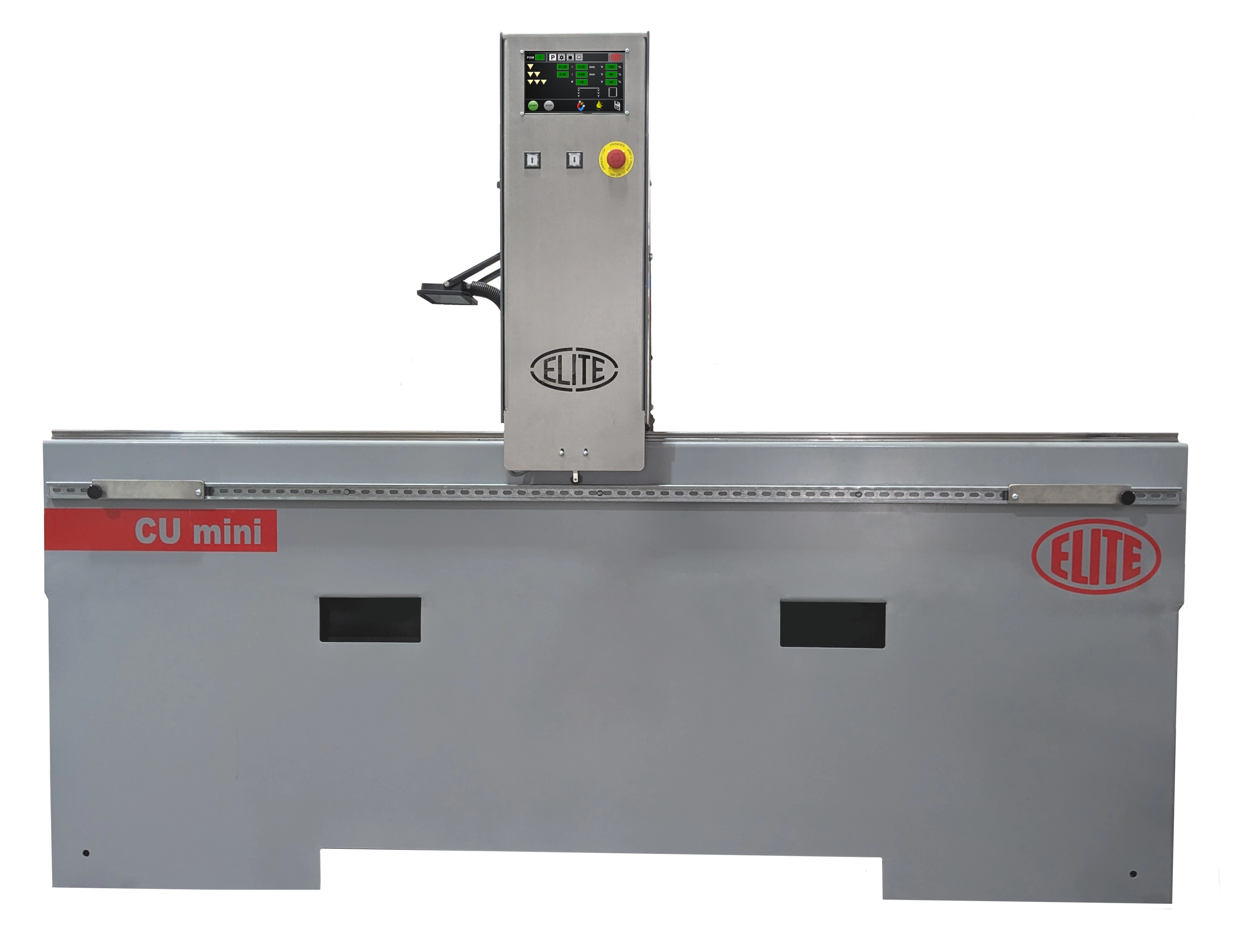

ELITE CU mini 1200. EL CONCEPTO.
El modelo ELITE CU mini 1200 es nuestra afiladora compacta para el afilado de cuchillas rectas, permite afilar cuchillas con una longitud máxima de hasta 1230 mm de largo, con una alta capacidad de arranque de material.
Máquina totalmente automática, sencilla, compacta y económica que requiere poco mantenimiento.
Es adecuada para una amplia gama de cuchillas, como cuchillas para cepillar, trituradoras de madera, cuchillas para reciclaje, etc.
Con su potente motor de afilado y su sistema libre de vibraciones, permite un buen acabado superficial con buenos tiempos de afilado para su tamaño.
Hemos analizado el ciclo de trabajo de un taller de afilado para optimizar el uso de la máquina. El resultado es un panel de control con pantalla táctil LCD y la mayor parte del programa de nuestra afiladora de cuchillas más grande: la ELITE modelo CU PRO. En su interior hay un potente control con 1 eje CNC, para que el ciclo de afilado sea automático y de calidad.
ELITE CU mini 1200. CÓMO FUNCIONA
La mini afiladora de cuchillas ELITE CU es adecuada para una amplia gama de cuchillas, como cuchillas para cepillar, trituradoras de madera, cuchillas para reciclaje, etc.
Diseño limpio y elegante y fácil de usar para facilitar el mantenimiento.
Panel de control fácil de usar
Panel de control con pantalla LCD que permite programar el ciclo completo de afilado como nuestros modelos de máquinas más grandes:
- Proceso de desbaste:
- Cantidad total a afilar
- Cantidad parcial para afilar (cada paso del carro)
- Velocidad de carro
- Proceso de acabado:
- Monto total a terminar
- Cantidad parcial para afilar (cada paso del carro)
- Velocidad de carro
- Pulido:
- Número de viajes del carro
- Velocidad del carro
- Avance hacia abajo de la muela abrasiva: izquierda, derecha o ambos lados del recorrido del carro.
- Programa de producción para cuchillas del mismo tamaño
Movimiento del carro
Carro de afilado accionado por un potente motor con reductor de tornillo sinfín
La combinación perfecta

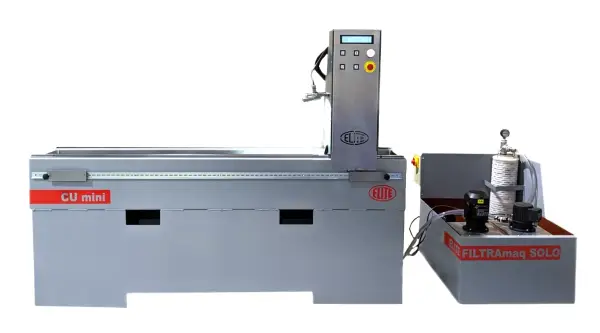

CU mini 1200 + FILTRAmaq SOLO
Al equipar la CU mini con un sistema de filtro FILTRAmaq SOLO, logra un mantenimiento reducido de la máquina debido a un menor desgaste de las piezas móviles, como cojinetes y guías. Y, además, afilando sus cuchillas con un refrigerante completamente libre de contaminación y partículas abrasivas, el acabado final de la pieza y su rugosidad es mucho mejor.
EQUIPAMIENTO INCLUIDO

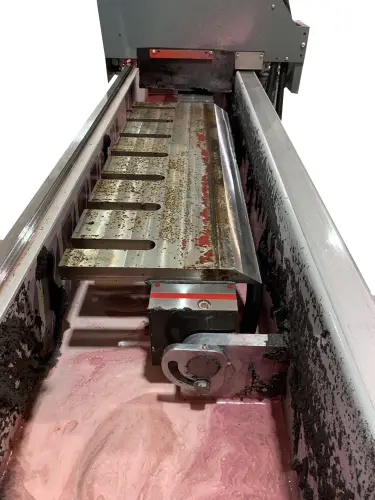

- Plato de sujeción magnética de 1230x100 mm.
- Paso máximo entre plato y muela: 95 mm.
- Plato orientable de 0º a 90º.
- Bajada de la muela automática
- Bajada parcial ajustable desde 0,01 mm a 0,5 mm. Regulable sin escalones.
- Bajada total regulable de 0 a 5 mm. Regulable sin escalones.
- Programa de producción para el afilado de cuchillas de la misma medida.
- Motor de la muela de 3 CV. (4 HP en versión 60 Hz). Opcional: motor de 4 CV
- Muela abrasiva de ø150 mm.
- Panel de control de fácil uso con pantalla táctil LCD
- Equipo de refrigeración con capacidad de 70 litros
- Preparada para la conexión a un sistema de filtración centralizado ELITE modelo FILTRAmaq SOLO/PRO.
- Desplazamiento del carro motorizado
- Variador de velocidad del carro
- Ajuste de la longitud de trabajo
- Desplazamiento de la bajada de la muela mediante guías con rodamientos anti-vibración.
- Inclinómetro manual
- Nivel de burbuja
ELITE CU. ESPECIFICACIONES
| DATOS TÉCNICOS | CU mini 1200 |
|---|---|
| Capacidad útil de trabajo | Hasta 1230 mm. |
| Potencia del motor de la muela | 3 HP para la versión de 50 Hz - 4 HP para la versión de 60 Hz. Accionamiento directo |
| Diámetro de la muela | 150 mm. |
| Muela abrasiva descendente automática y programable | Mediante guías con cojinetes antifricción que amortiguan las vibraciones y husillo trapezoidal. |
| Velocidad del carro | De 1 a 15 m/min. |
| Desplazamiento del carro motorizado | Movimiento sobre guías lineales y traslación por rueda. |
| Máx. distancia entre muela y plato | 95 mm. |
| Plato magnético de serie | Sí |
| Plato de sujeción magnético | 1230x100mm. |
| Rotación del plato magnético | 0º a +90º |
| Panel de control | Con pantalla LCD con almacenamiento de programas. |
| Tanque de refrigerante | 90 litros |
| Máx. potencia conectada | 4kW |
| VERSIONES DISPONIBLES | ||
|---|---|---|
| Modelo | Tamaño | Peso |
| CU mini 1200 | 2200 x 650 x 1500 mm. | 500 kilos |
REQUERIMIENTOS TÉCNICOS
Voltage de conexión: 220/400V 3Ph 50/60Hz
Potencia de conexión necesaria: 4 kW
ACCESORIOS OPCIONALES RECOMENDADOS
- Plato magnético con polaridad fija para plaquitas de carburo de tungsteno.
- Equipo de refrigeración independiente (50 l/min)
- Sistema de filtrado FILTRAmaq SOLO

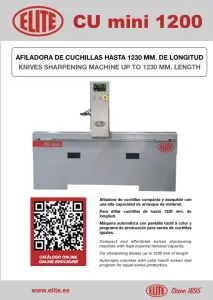

DESCARGAR CATÁLOGO
VER MANUAL DE INSTRUCCIONES
COMPARATIVA DE MÁQUINAS DE UN VISTAZO
| MODELO | LONGITUD DE AFILADO | TIPOS DE CUCHILLAS | RUEDA DE AFILADO | ROTACIÓN DEL PLATO |
|---|---|---|---|---|
| CU PRO | 1000, 1500, 2030, 3060, 4090, 5120, 6150 mm. | Todo tipo de cuchillas. También para la fabricación | ø250 (Opcional hasta ø350 mm.) | 0º - 90º |
| CU | 1000, 1500, 2030, 3060, 4090 mm. | Todo tipo de cuchillas | ø200 mm. | 0º - 90º |
| CU mini 1200 | 1230 mm. | Cepilladora de reciclaje | ø150 mm. | 0º - 90º |
| CU mini 650 | 650 mm. | Cepilladora | ø125 mm. | 0º - 45º |
