JVC 700

Automatische Schleifmaschine für Kreismesser von ø30 bis 800 mm. Mit 1 CNC-Achse für einen automatischen Schleifzyklus von 1 Schnittwinkel gleichzeitig

AUTOMATISCHER RUNDMESSERSCHLEIFMASCHINEN VON ø30 BIS ø800 MM.

HIGHLIGHTS

  • EINFACHE BEDIENUNG: Bedienfeld mit geführten Anweisungen auf dem Bildschirm
  • Schleifzyklus mit Kühlmittel
  • 1 CNC-Achse für automatisches Arbeiten, programmierbar über das Bedienfeld
  • Drehzahl des Kreismessers stufenlos einstellbar.
  • Programmierbare Schärfphasen: Schruppen, Schlichten, Polieren.

ELITE JVC 700. DAS KONZEPT.

Das ELITE-Modell JVC 700 mono ist unsere Standard-Schleif- und praktische Rundmesserschleifmaschinenr.
Mit 1 CNC-Achse ermöglicht es eine vollständige Automatisierung des Schleifprozesses von 1 Schnittwinkel des Kreismessers oder der Schermesser. Rundmesserschleifmaschinen ELITE modell JVC 700 Arten von Klingen

Die ELITE JVC 700 ermöglicht das Schärfen von Cutter-Messern Die ELITE JVC 700 ermöglicht das Schärfen von Cutter-Messern


ELITE JVC 700. WIE ES FUNKTIONIERT

Einfach zu bedienendes Bedienfeld

Einfach zu bedienendes Bedienfeld des JVC ELITE Modell 700

Alle Funktionen der Schaltflächen werden in den Schaltflächen mit Abbildungen erklärt. Und jede Taste ist dazu bestimmt, eine einzelne Aufgabe zu erledigen. So wissen Sie, was Sie von einem Tastendruck erwarten können.

Das Bedienfeld mit LCD-Bildschirm ermöglicht die Programmierung der Maschine, unter den programmierbaren Werten sind:

  • Schruppphase:
    • Einspeisung
    • Zu mahlende Gesamtmenge
    • Rotationsgeschwindigkeit des Kreismessers
  • Abschlussphase
    • Einspeisung
    • Zu mahlende Gesamtmenge
    • Rotationsgeschwindigkeit des Kreismessers
  • Feinbearbeitungsphase:
    • Zeitpunkt des Feinschlichtens
    • Rotationsgeschwindigkeit des Kreismessers

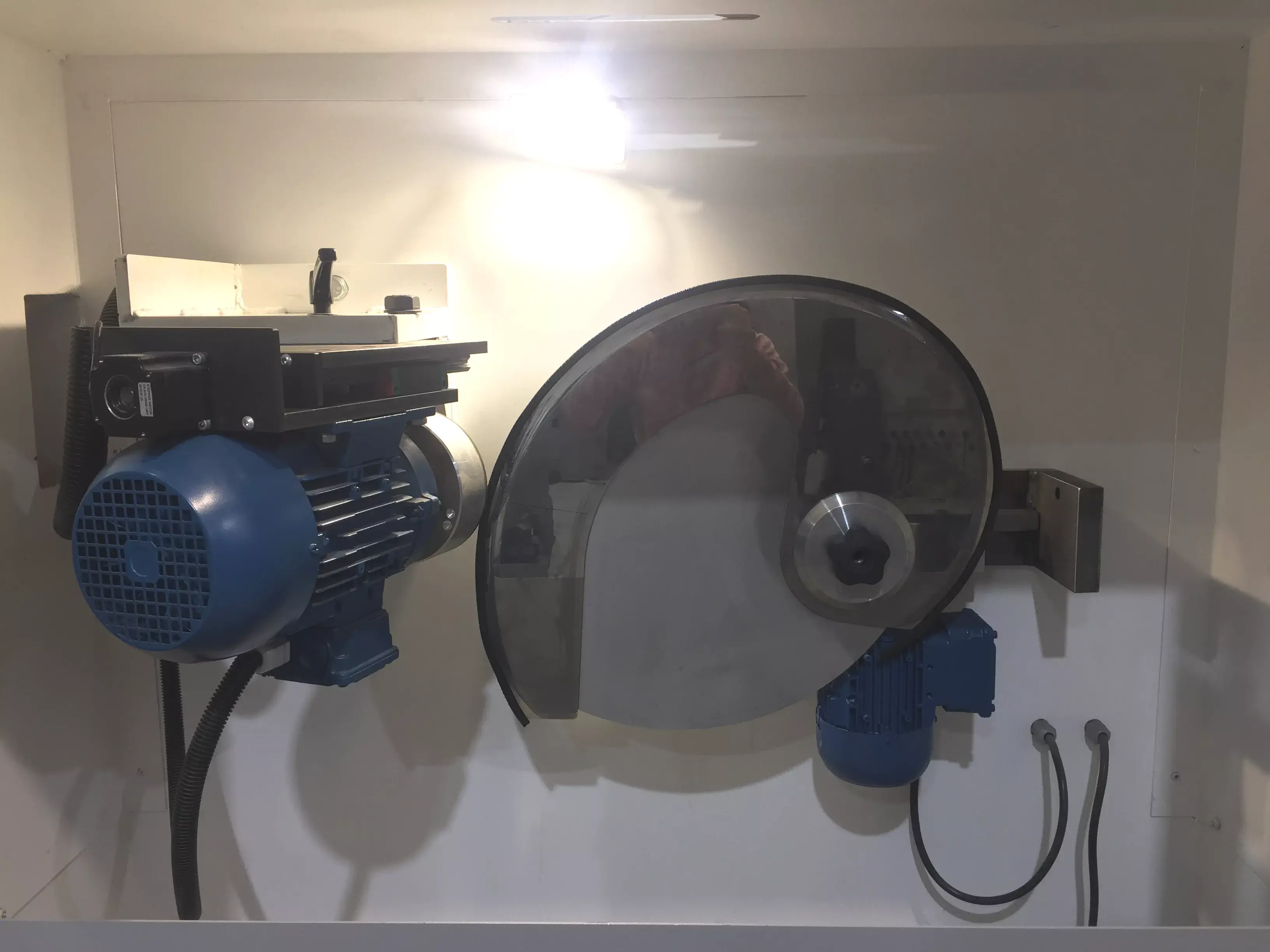

Arbeitsbeispiel

Drehzahl der Schleifscheibe variabel von 2.000 bis 4.000 U/min

Optional enthalten. Detail des Motors des ELITE Rundmesserschleifmaschinen Modell JVC 700

Programm für gleiche Durchmesser standardmäßig enthalten

Es können Kreissägeblätter mit dem gleichen Standarddurchmesser geschliffen oder hergestellt werden..

Integrierte Kühlgeräte

Kühlsystem für ELITE  Modell JVC 700 Ermöglicht Nassschärfen für bessere Schärfqualität und längere Lebensdauer des Schärfsteins.
Es integriert einen 200-Liter-Tank mit abnehmbaren Gittern für eine einfache Reinigung.

Einfacher Zugriff

ELITE Modell JVC 700 wird serienmäßig mit einem kompletten Gehäuse geliefert
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.

Einfache Wartung

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Einfacher Zugang zum mechanischen Teil der Maschine
Schaltschrank perfekt organisiert und zugänglich
Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.


ELITE JVC 700. AUSRÜSTUNG INKLUSIVE

  • 1 CNC-Achse (X)
  • Programm zum Schärfen von Kreismessern mit gleichem Durchmesser.
  • Maschine durch halbe Kabine geschlossen
  • Programmierung des Schärfzyklus (Schruppen, Schlichten, Polieren) über LCD-Bildschirm
  • Vorbereitet für den Anschluss an ein maschinelles Filtersystem oder ein zentrales Filtersystem.

ELITE JVC 700. SPEZIFIKATIONEN

TECHNISCHE DATEN JVC 700
Achse 1 CNC, 1 motorisierte Achse (Klingendrehung), 1 manuelle Achse (Auswahl des Klingenschneidwinkels)
Schleifscheibenmotor 1,1 kW (1,5 PS)
Klingenhaltergeschwindigkeit Zum Schruppen und Schlichten
Klingenrotationsgeschwindigkeit 10 - 200 U/min. Verschiedene programmierbare Drehzahlen zum Schruppen, Schlichten und Polieren
Kreismesserwinkel Wählbar von 0º bis 100º
Anzahl der gleichzeitig geschärften Klingenwinkel 1
Topfschleifscheibensystem Ja
Schleifscheibenlochdurchmesser ø20 mm.
Drehzahl der Schleifscheibe 3000 U/min.
Bildschirm LCD
Programmierbarer Arbeitszyklus Verwendung von 1 CNC-Achse
Programmierung des Schärfzyklus Schruppen, Schlichten, Polieren
Fassungsvermögen des Kühlmitteltanks 200l.
Maschinenabmessungen 1430 x 1285 x 1820 mm.
Maschinengewicht 550 kg.

TECHNISCHE ANFORDERUNGEN

Anschlussspannung: 220V 1Ph 50/60Hz.
Erforderliche Anschlussleistung: 2,5 kW


EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.
Kostengünstiges Filtersystem für Schleifmaschinen mit geringen Wartungskosten, Modell ELITE FILTRAmaq UNO


BROSCHÜRE HERUNTERLADEN

Brochure ELITE JVC 700


AUSKÜNFTE VERLANGEN

Contactar


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELL Messerdurchmesser Fasenwinkel Nr. des Fasenwinkels gleichzeitig Nr. von Schleifscheiben
JVC 700 30 bis 800 mm. 0º bis 100º 1 1
JVC 800 100 bis 700 mm. -45º bis 45º 2 2
