AFIADORA AUTOMÁTICA COM REBOLO DUPLO PARA LÂMINAS CIRCULARES DE ø100 A ø700 MM.
DESTAQUES
- FÁCIL DE USAR: Painel de controle com instruções guiadas na tela
- Ciclo de retificação com refrigeração
- 3 eixos CNC para trabalho automático programáveis a partir do painel de controle
- Velocidade de rotação da faca circular ajustável sem degraus.
- Fases de afiação programáveis: desbaste, acabamento, polimento.
- Invólucro completo para uma operação segura

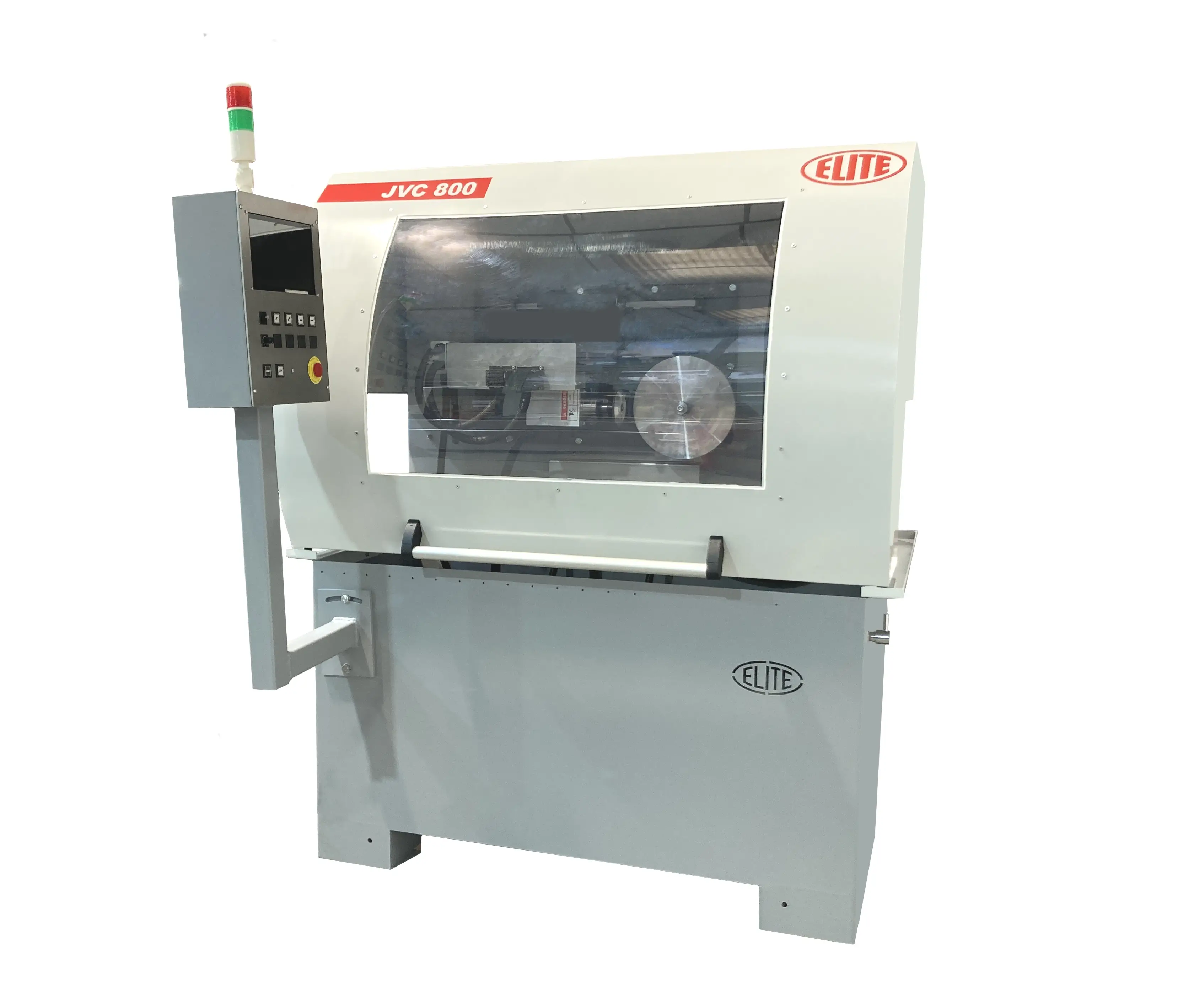

ELITE JVC 800. O CONCEITO.
A ELITE modelo JVC 800 é a nossa afiadora para lâminas circulares com acabamentos de alta qualidade e os melhores tempos de trabalho.
Com 3 eixos CNC permite uma completa automação no processo de afiação de 2 ângulos de corte da faca circular.
ELITE JVC 800. COMO FUNCIONA

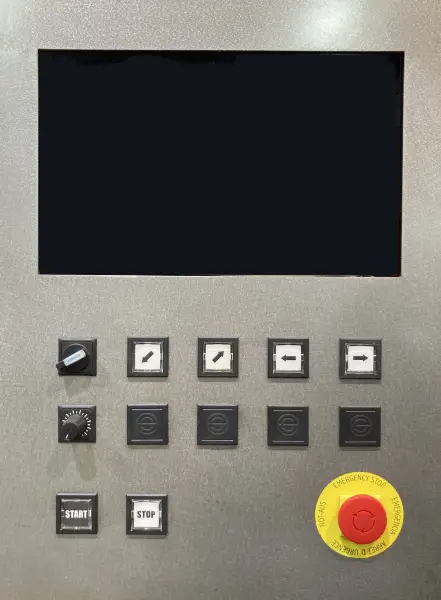

Painel de controle fácil de usar
Todas as funções dos botões são explicadas nos botões com ilustrações. E cada botão destina-se a realizar uma única tarefa. Então você sabe o que esperar de um pressionamento de botão.
O painel de controle com tela LCD permite a programação da máquina, entre os valores programáveis estão:
- Fase de desbaste:
- Alimentar
- Quantidade total a ser moída
- Velocidade de rotação da faca circular
- Fase de acabamento
- Alimentar
- Quantidade total a ser moída
- Velocidade de rotação da faca circular
- Fase de acabamento fino:
- Tempo da operação de acabamento fino
- Velocidade de rotação da faca circular

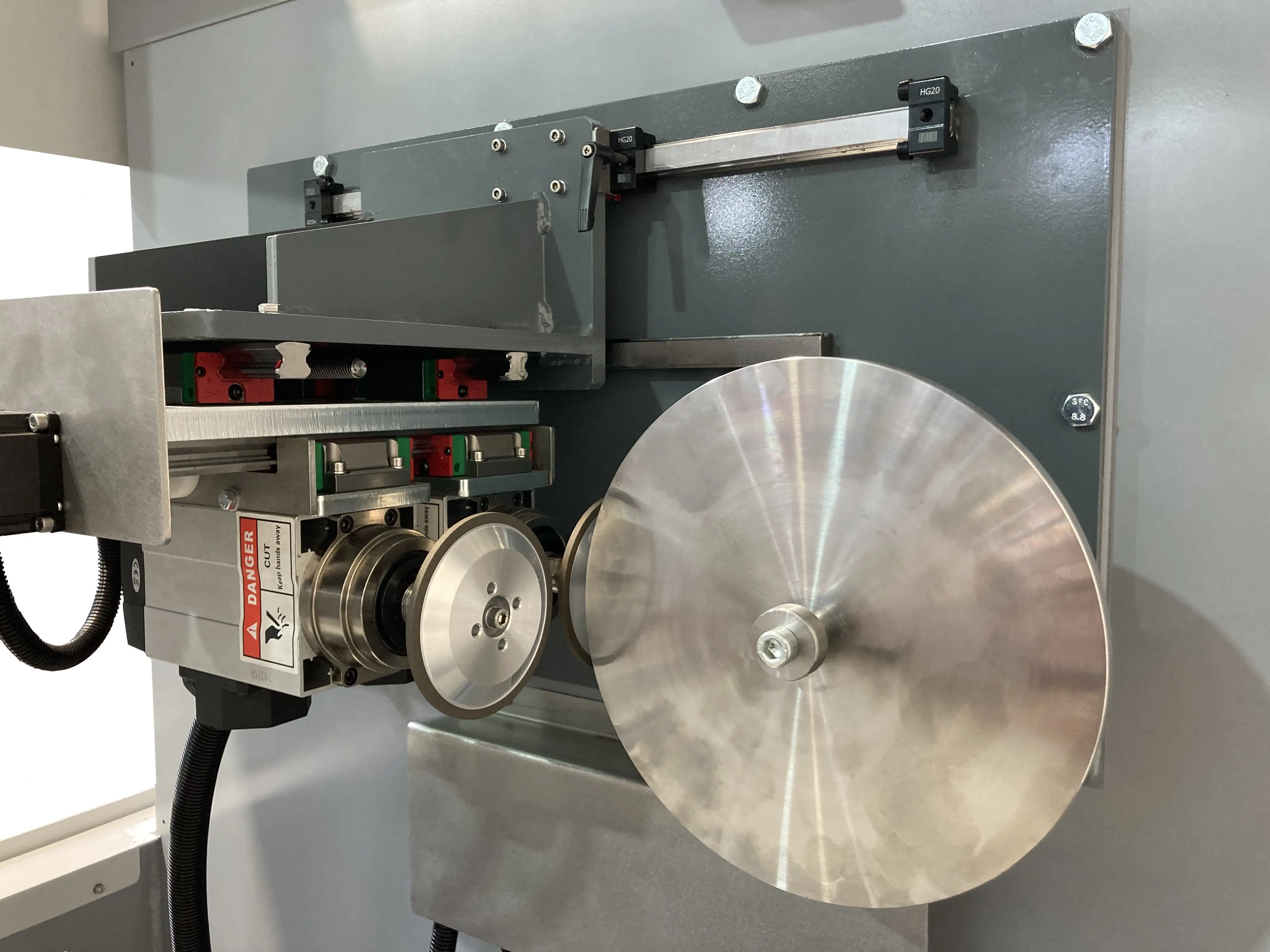

Velocidade de rotação do rebolo variável de 5.000 a 9.000 RPM
Incluído como padrão.
Programa para diâmetros iguais incluído como padrão
Você pode produzir lâminas de serra circular com o mesmo diâmetro como um recurso padrão.

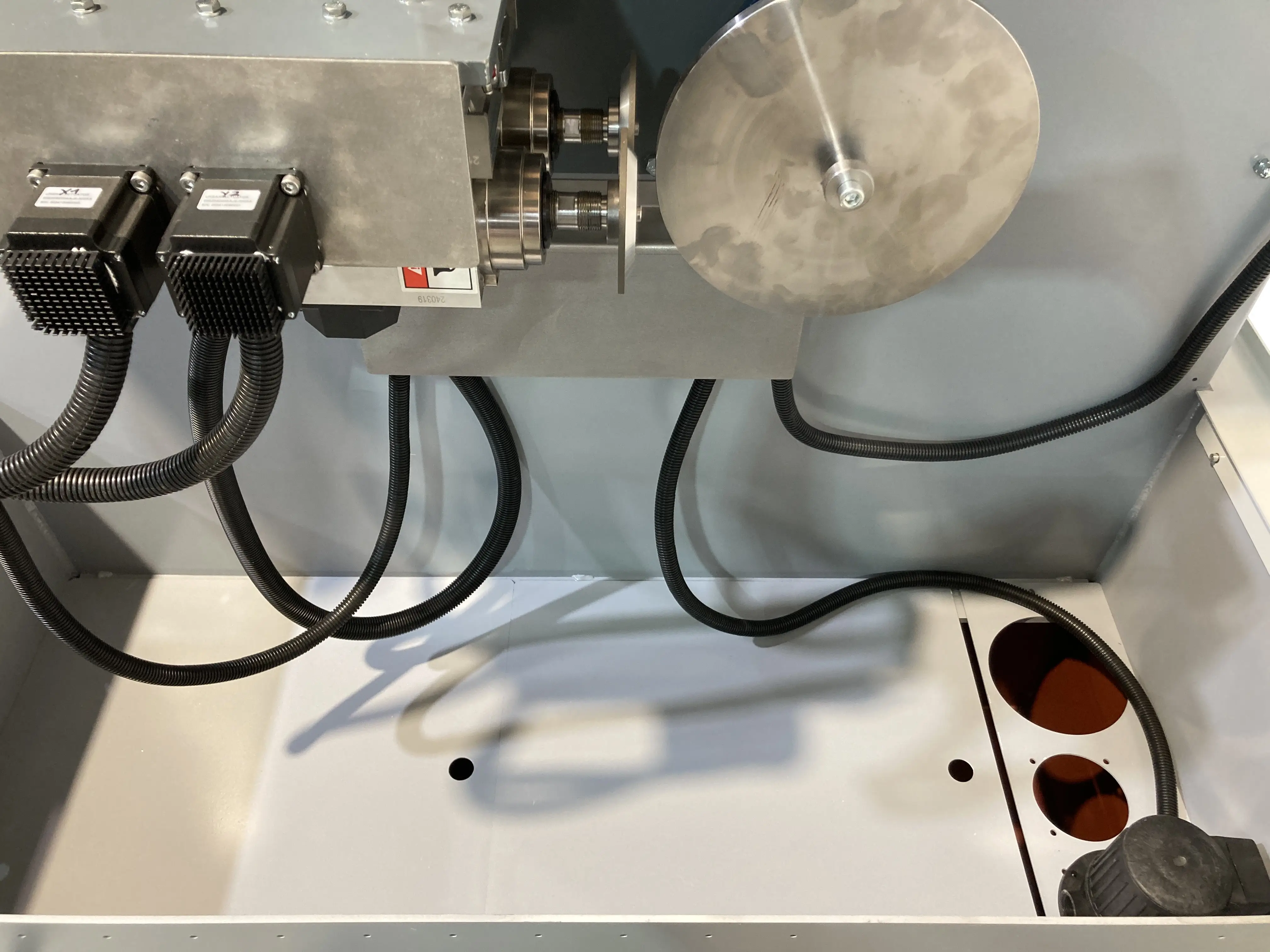

Equipamento de refrigeração integrado
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.

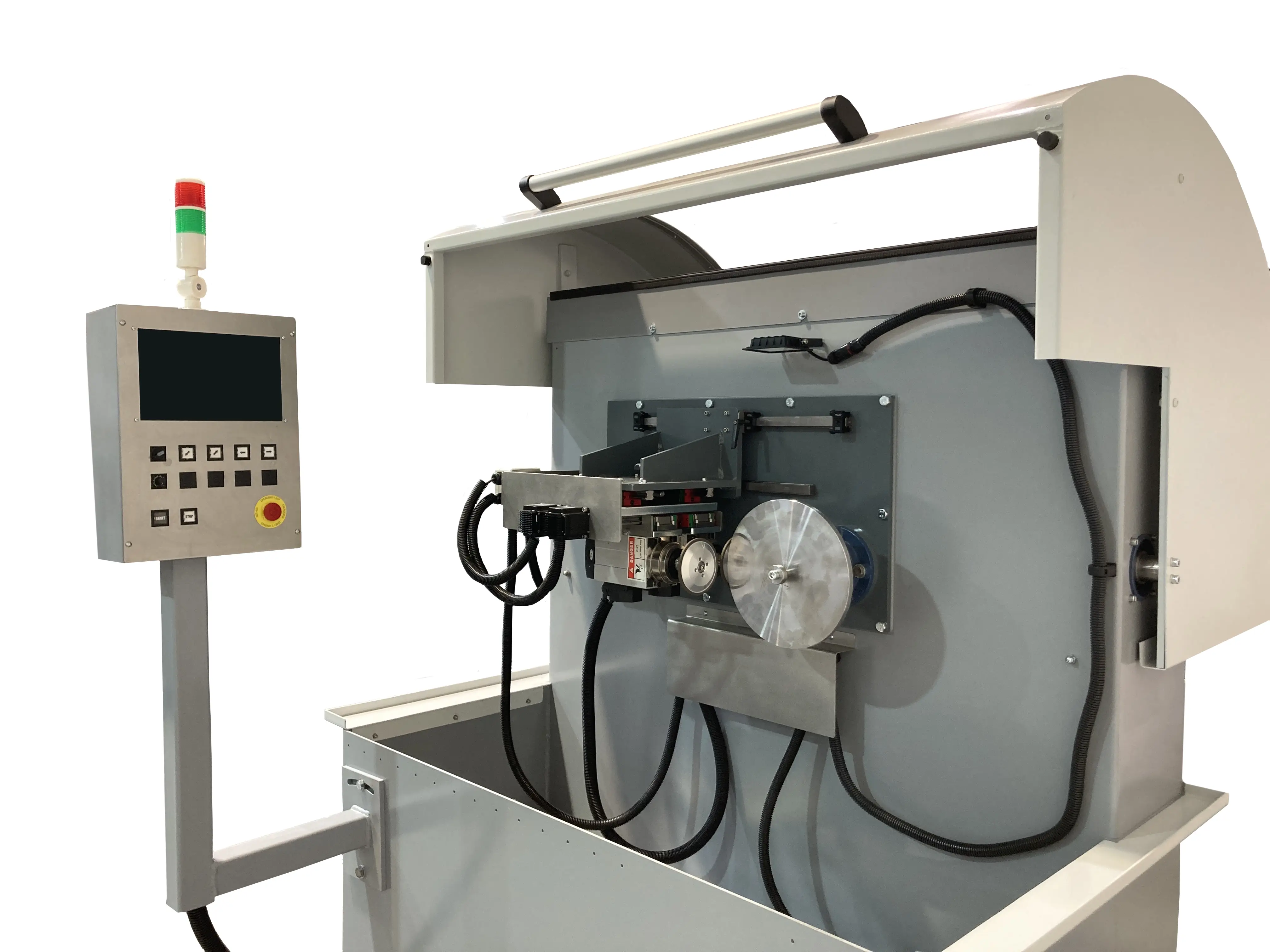

Fácil acesso
Design limpo e fácil acesso para manutenção ou reparo da máquina.
Manutenção fácil

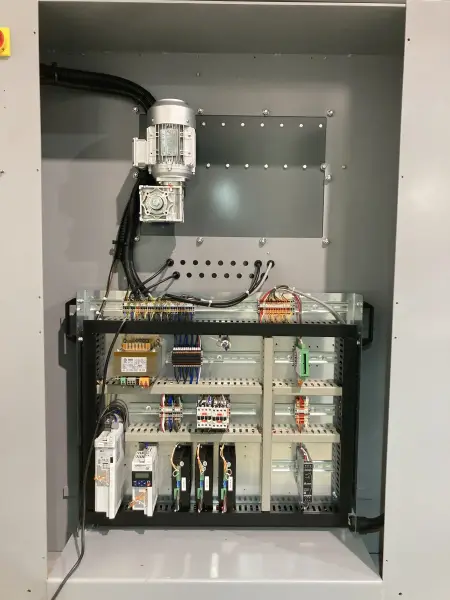

O quadro elétrico está localizado na parte inferior e a mecânica na parte superior da máquina, protegidos por uma tampa de fácil abertura.
O quadro elétrico é organizado de forma limpa, facilitando a manutenção quando necessária.
ELITE JVC 800. EQUIPAMENTO INCLUÍDO
- 3 eixos CNC (X, Y1, Y2)
- Programa para afiar lâminas circulares com diâmetros iguais.
- Máquina fechada com cabine completa
- Programação do ciclo de afiação (desbaste, acabamento, polimento) via tela LCD
- Preparado para ligação a um sistema de filtração mecânica ou a um sistema de filtração centralizado.
ELITE JVC 800. ESPECIFICAÇÕES
| DADOS TÉCNICOS | JVC 800 |
|---|---|
| Diâmetro da lâmina | de 100 a 700 mm (4" a 27,5") |
| Diâmetro do furo da lâmina | A partir de 10mm. |
| Eixos automáticos | 3 CNC |
| Eixos manual | 1 |
| Motor de rebolo | 2x 0,75 kW (2x 1 CV) |
| Velocidade do motor do rebolo | Ajustável de 5000 a 9000 RPM |
| Velocidade do porta-lâmina | Programável para desbaste, acabamento e polimento. |
| Velocidade de rotação da lâmina | 10 - 200 RPM |
| Ângulo da lâmina circular | +45º a -45º |
| Número de ângulos de lâmina afiados simultaneamente | 2 |
| Tela | 10" toque colorido |
| Programação do ciclo de afiação | Desbaste, acabamento e polimento. |
| Número de rebolos | 2 |
| Diâmetro do rebolo para afiar | ø100mm. |
| Diâmetro do furo do rebolo | ø20mm. |
| Capacidade do tanque de refrigeração | 220 litros |
| Taxa de fluxo do líquido refrigerante | até 60 litros/minuto |
| Dimensões da máquina | 1430 x 1285 x 1820 mm. |
| Peso da máquina | 650kg |
REQUERIMENTOS TÉCNICOS
Tensão de conexão: 220V/240V 1Ph 50/60 Hz.
Potência de conexão necessária: 2,5 kW
ACESSÓRIOS OPCIONAIS RECOMENDADOS

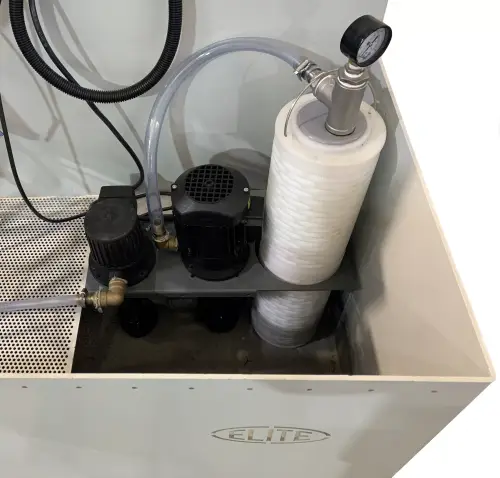

Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.

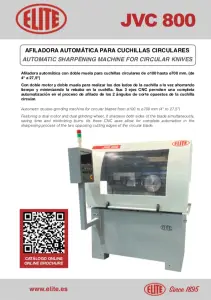

BAIXE O FOLHETO
PEDIDO DE INFORMAÇÃO
COMPARAÇÕES DE MÁQUINAS EM RESUMO
| MODELO | Diâmetro da faca circular | Ângulo de corte | Nº de ângulos de corte retificados ao mesmo tempo | Nº de rebolos |
|---|---|---|---|---|
| JVC 700 | 30 a 800mm. | 0º a 100º | 1 | 1 |
| JVC 800 | 100 a 700mm. | -45º a 45º | 2 | 2 |
