AVB 750

Afiadora automática e econômica para lâminas de serra circular com pastilhas de metal duro. Usinagem completa da face e do dorso em um único setup – compatível com todas as geometrias de dentes padrão para lâminas de Ø100 a Ø850 mm.

AFIAÇÂO PARA AFIAR SERRAS CIRCULARES COM PONTAS DE CARBONETO QUE PERMITE AFIAR TODAS AS GEOMETRIAS DA PARTE TRASEIRA E FACE DOS DENTES EM SERRAS CIRCULARES DE 100 A 850 MM DE DIÂMETRO.

Afiador de serra circular com ponta de carboneto ELITE modelo AVB 750

DESTAQUES

  • Todas as características do modelo AVB 850, mas em um formato mais econômico de meia cabine
  • A afiadora mais rápida da nossa linha: afiação completa da serra em uma única preparação
  • FÁCIL DE USAR: painel de controle com tela colorida de 10" com instruções guiadas
  • BAIXA MANUTENÇÃO: sem sistema hidráulico, garantindo manutenção simples
  • 5 eixos CNC para operação automática
  • Máquina muito compacta com ampla faixa de diâmetros: de Ø100 a 850 mm

ELITE AVB 750. BASE DA MÁQUINA.

O modelo ELITE AVB 750 é nossa afiadora para face e dorso de todas as geometrias comuns de dentes em serras circulares com pastilhas de metal duro, para diâmetros de Ø100 a 850 mm. Possui todas as funcionalidades do modelo AVB 850, mas com um design de meia cabine, mais acessível e fácil de operar.

Tempo total de afiação (face + dorso): 12 minutos e 33 segundos

O sistema de roda dupla permite a afiação completa da face e do verso numa única preparação: quando a máquina termina de afiar a face, ajusta-se automaticamente para afiar o verso, ou quando termina de afiar o verso, ajusta-se automaticamente para afiar a face. Retire a serra pronta da máquina!

Afiamento da face + dorso do dente numa única preparação: modelo ELITE AVB 850

Afiação externa de passagem única para tipos de dentes:

  • Plano, inclinado, alternado, alternado com bisel, pontiagudo, trapézio, trapézio-plano, pontiagudo-plano, alternado-plano, trapézio-trapézio.

Com 5 eixos CNC para usinagem completa de todas as geometrias de dentes comuns em um ciclo, cursos particularmente curtos garantem uma operação de afiação rápida.

O design de meia cabine permite acesso rápido para posicionamento da serra e manutenção.


PROGRAMAÇÃO DA AFIAÇÃO DA PARTE DO VERSO DO DENTE

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVB 750
O ecrã sensível ao toque permite uma programação rápida e fácil.

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVB 750
O formato do dente pode ser selecionado na parte inferior do ecrã. Os dados necessários para afiar o dente aparecem na parte central do ecrã quando o tipo de dente é selecionado.

É possível escolher a ordem de afiação: primeiro afiar a parte de trás do dente e depois a face. Ou pela ordem inversa: primeiro o rosto e depois as costas.
A máquina afiará automaticamente os dentes da serra (parte traseira e frontal) para obter uma serra completamente acabada.

Circular TCT sharpening machine with double wheel - Top grinding

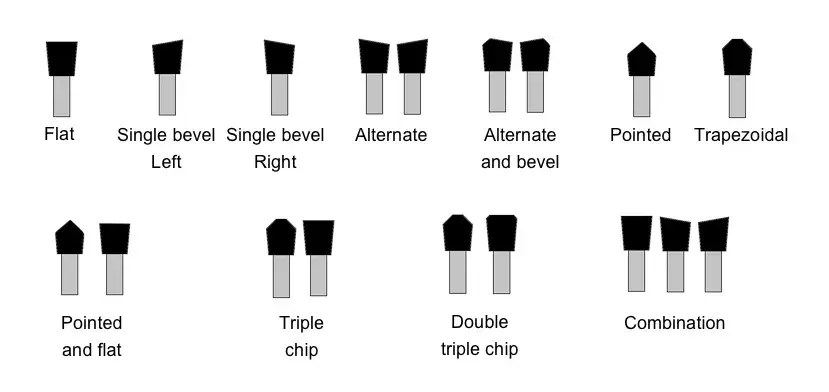

FORMATOS PADRÃO DA PARTE DO VERSO DO DENTE

formas padrão dos dentes


PROGRAMAÇÃO DO AFIAÇÃO DA FACE

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVB 750
O ecrã de programação de afiação de faces permite selecionar, entre outras coisas, o tipo de afiação da roda de desbaste: entrar na afiação, afastar a roda e sair sem afiar. Ou entre afiar e sair a polir com a pedra de afiar.

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVB 750
Também pode selecionar a direção de rotação da roda de desbaste: esquerda, direita ou alterar a direção para cada dente. Assim como a velocidade de rotação da roda de moagem.

Os formatos de dentes permitidos são variados: dente plano, ângulo lateral, ângulo em ambos os lados ou combinação.

É possível escolher a ordem de afiação: primeiro afiar a parte de trás do dente e depois a face. Ou pela ordem inversa: primeiro o rosto e depois as costas.
A máquina afiará automaticamente os dentes da serra (parte traseira e frontal) para obter uma serra completamente acabada.

Afiamento em ângulo da face do dente

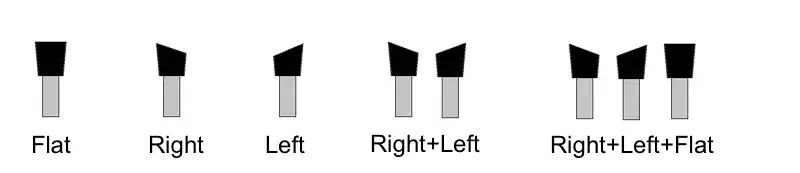

FORMATOS DENTES PADRÃO

Formatos de dentes standard para o modelo ELITE AVB 850


DENTES PARTIDOS OU DENTES NOVOS

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVG 750

Novo%20Dente
Dentes partidos ou novos podem ser facilmente adicionados e modificados. E depois ativar ou desativar esta função sem ter de modificar os valores introduzidos. Muito útil, por exemplo, para saltar dentes partidos ao afiar a face, mas desativar esta opção ao afiar a parte de trás.

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVG 750

PASSO VARIÁVEL: Precisão e flexibilidade para geometrias complexas

O modo Passo do Dente da ELITE AVB 750 permite programar e ajustar com alta precisão a distância entre os dentes, adaptando-se a uma ampla gama de passos, inclusive passos variáveis e geometrias especiais. Este sistema assegura uma perfeita sincronização entre o avanço da serra e o ciclo de afiação, garantindo uma qualidade constante no afiado independentemente do tipo de dente.

Com uma interface intuitiva e controle digital de alta resolução, o operador pode inserir manualmente o passo desejado ou selecionar entre parâmetros predefinidos. A máquina detecta automaticamente a posição de cada dente e ajusta o avanço de forma suave e precisa, reduzindo o tempo de preparação e eliminando erros de indexação.

Este modo é especialmente útil para serras com geometrias complexas ou produções variadas que exigem mudanças frequentes de passo. A precisão do sistema aumenta a vida útil da ferramenta e reduz significativamente o desgaste da rebolo, otimizando a eficiência geral do processo de afiação.


ELITE AVB 750. COMO FUNCIONA

Operação automática usando 5 eixos CNC:
A: passo do dente
B: Ângulo de corte do dente
C: Ângulo lateral da parte posterior do dente
X: Carga de afiação
Z: Caminho de nitidez

Painel de controlo fácil de usar

Ecrã táctil que permite uma programação rápida e fácil. Modelo ELITE AVB 750

O painel de controlo com ecrã táctil a cores permite a criação ou edição de um programa enquanto a máquina está a trabalhar noutro programa. Entre os valores programáveis estão:

  • Programação do ângulo dos dentes. O eixo da roda de moagem é posicionado automaticamente no valor introduzido no programa
  • Geometria dos dentes
  • Caminho de afiação
  • Carga de afiação
  • Velocidade de afiação
  • Passo do dente
  • Velocidade de avanço da garra de alimentação do dente
  • Número de dentes
  • Dentes novos
  • Dentes partidos

Até 10 dentes/minuto ao afiar discos com dentes trapezoidais planos

Até 10 dentes/minuto na geometria dentária mais típica: trapézio plano. Todos os movimentos foram otimizados para reduzir o tempo de inatividade. Tornando o AVB 850 o nosso afiador mais rápido, permitindo afiar um disco plano trapezoidal de 96 dentes em menos de 10 minutos.

Velocidade de rotação da roda de moagem variável de 2.500 a 5.000 RPM

Velocidade de rotação variável da roda de 2.500 a 5.000 RPM: Inclui um acionamento de frequência variável como característica padrão, permitindo ajustar a velocidade da roda ao valor ideal necessário, reduzindo assim o consumo de energia.

Equipamento de refrigeração integrado

Sistema de refrigeração para máquina de afiação de serras circulares ELITE modelo AVB 850
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.

Fácil acesso

A máquina de afiar ELITE modelo AVB 850 inclui um invólucro completo de série
Design limpo e fácil acesso para manutenção ou reparo da máquina.

Manutenção fácil

O quadro elétrico está localizado na parte inferior e a mecânica na parte superior da máquina, protegidos por uma tampa de fácil abertura.
Fácil acesso à parte mecânica da máquina
Painel elétrico perfeitamente organizado e acessível
O quadro elétrico é organizado de forma limpa, facilitando a manutenção quando necessária.


ELITE AVB 750. EQUIPAMENTO INCLUÍDO

  • Suporte de rebolo para rebolos frontais e traseiros
  • Prego de alimentação de 3 mm.
  • Dispositivo para afiação serial de diâmetros iguais
  • Preparação para conexão ao sistema de filtração ELITE individual modelo FILTRAmaq ou sistema de filtração centralizado.

ELITE AVB 750. ESPECIFICAÇÕES

DADOS TÉCNICOS AVB 750
Diâmetros da lâmina de serra De ø100 a ø850 mm. (4" a 33,5")
Diâmetro do furo da serra A partir de ø10 mm. (0,34")
Espessura do corpo da serra Até 8 mm. (0,31")
Passo do dente Até 125 mm (4,72"). Controle CNC
MOAGEM SUPERIOR
Ângulo de corte De +5º a +35º
Ângulo de bisel De -45º a +45º
Passeio de afiação Até 25mm.
Formatos de dentes disponíveis Plano (P) - Bisel Único (L/H ou R/H) - Alternado (AT) - Bisel Alternado (HGB) - Dente Pontual (PTR) - Trapézio (D/T/C) - Combinação (SLR)
RETIFICAÇÃO DE FACE
Ângulo de corte De -10º a +35º
Passeio de afiação Até 25 mm. (0,98")
Formatos de dentes disponíveis Plano - Bisel Único (L ou R) - Alternativo
OUTROS DADOS
Motor de rebolo 0,33 kW
Velocidade do rebolo Ajustável de 2.500 a 5.000 RPM
Diâmetro do rebolo para afiar o dorso ø125mm.
Diâmetro do rebolo para afiação frontal ø175
CNC de 4 eixos A: Passo do dente - C: Ângulo lateral da parte posterior do dente - X: Carga de afiação - Z: Cursoafiação
Dimensões da máquina 1430 x 1285 x 1820 mm.
Peso da máquina 620 quilos

REQUERIMENTOS TÉCNICOS

Conexão de ar precisa de 6 bar.
Tensão de conexão: 220 2Ph 50/60Hz
Potência de conexão necessária: 1,5 kW


ACESSÓRIOS OPCIONAIS RECOMENDADOS

Suportes de serra para lâminas e discos de vinco e anéis de centragem de diferentes tamanhos

Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.
Sistema de filtragem económico para máquina de moagem com baixo custo de manutenção modelo ELITE FILTRAmaq UNO


BAIXAR FOLHETO


PEDIDO DE INFORMAÇÃO

Contactar


COMPARAÇÃO DE MÁQUINAS EM RESUMO

MODELO RETIFICAÇÃO SUPERIOR RETIFICAÇÃO FACIAL RECUPERAR A MOAGEM RETIFICAÇÃO DE LATERAIS
AVB 850 Todas as formas de dentes Todas as formas de dentes Não Não
AVB 750 Todas as formas de dentes Todas as formas de dentes Não Não
SVG 850 Todas as formas de dentes Dentes planos Não Não
SVG 750 Todas as formas de dentes Dentes planos Não Não
MVB 850 Dentes planos Dentes planos Sim Não
MVB 750 Não Não Sim Não
MVB 670 Rompe-cavacos Não Não Não
MVB 650 Não Dente Côncavo Não Não
GBT 851 Não Não Não Sim ambos os lados ao mesmo tempo
GBT 850 Não Não Não Sim ambos os lados ao mesmo tempo
GBT 750 Não Não Não Sim: Um lado de cada vez
