Máquina de afiação automática para topo e face de lâminas de serra circular com ponta de carboneto de 100 a 850 mm de diâmetro Com 5 eixos CNC para uma usinagem completa de todas as geometrias de dentes comuns em um ciclo

AFIAÇÃO DA PEITO E TOPO DO DENTE DE LÂMINAS DE SERRAS CIRCULARES COM REBOLO PERIFÉRICO

Afiaçâo da peito e topo do dente de lâminas de serras circulares com rebolo periférico ELITE modelo SVG 750

DESTAQUES

  • FÁCIL DE USAR: Painel de controle com instruções guiadas na tela
  • BAIXA MANUTENÇÃO: Livre de hidráulica para manutenção sem problemas
  • EXCELENTE QUALIDADE PREÇO
  • Automação completa com um preço racional: 5 eixos CNC para trabalho automático programável a partir do painel de controle
  • Passo de dente programável
  • Afiação automática do topo e da face das serras circulares com ponta de carboneto
  • Máquina muito compacta com uma ampla gama de diâmetros de disco: de 100 a 850 mm.

ELITE SVG 750. A ESCOLHA INTELIGENTE.

O modelo ELITE SVG 750 é a nossa nova máquina de afiar do topo e peito do dente de todas as geometrias de dentes comuns em lâminas de serra circular com ponta de metal duro para lâminas circulares para de ø100 a 850 mm.

Uma máquina inovadora com sistema de retificação perfeito para cortar melamina ou madeira laminada sem lascar ou marcar a madeira. Utiliza o famoso sistema de rebolo periférico para obter uma lâmina de serra com fio de corte muito liso. Projetado para ser totalmente automático, sem custos adicionais supérfluos. Sem extras complicados que possam quebrar facilmente ou serem caros para reparar.

Com 5 eixos CNC para usinagem completa de todas as geometrias de dentes comuns em um ciclo. Percursos curtos garantem uma operação de retificação rápida.
X, Y, Z, A, B:
A: Avanço dentário
B: Ângulo de corte
X: Carga de afiação
Y: Ângulo lateral do dente
Z: Caminho de nitidez

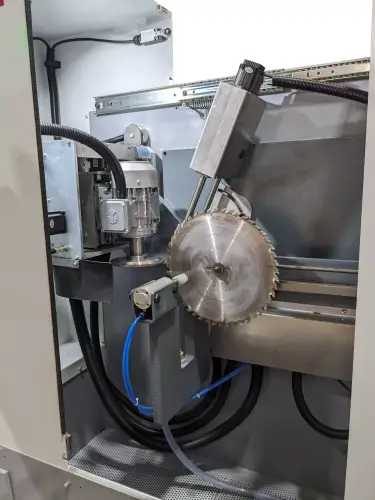

O design ideal da cabine garante fácil ajuste da lâmina de serra. Corpo de afiação do modelo ELITE SVG 750

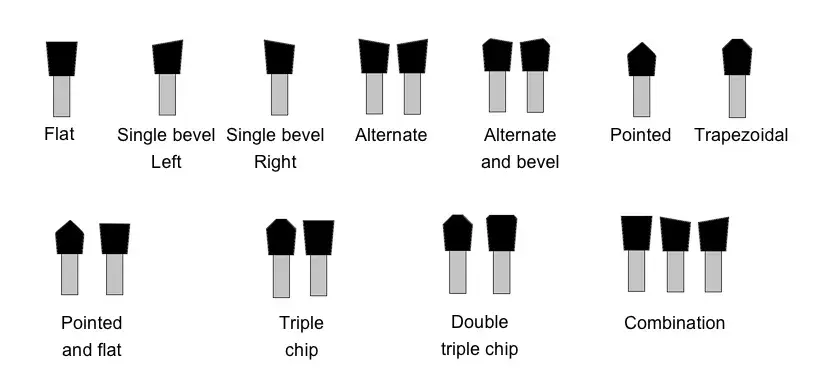

FORMAS DE DENTE SUPERIOR PADRÃO

formas padrao da parte posterior do dente


FORMAS DE DENTES DE FACE PADRÃO

formas padrao da parte posterior do dente


ELITE SVG 750. COMO FUNCIONA

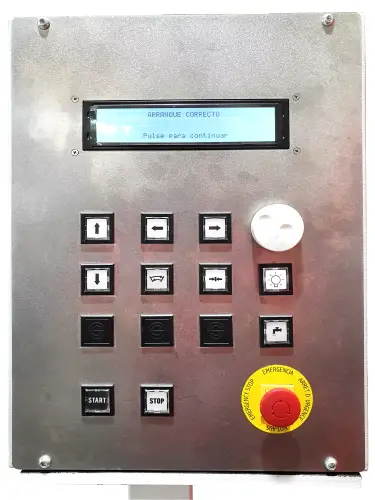

Painel de controle fácil de usar

formas padrao da parte posterior do dente

Todas as funções dos botões são explicadas nos botões com ilustrações. E cada botão destina-se a realizar uma única tarefa. Então você sabe o que esperar de um pressionamento de botão.

O painel de controle com tela LCD permite a programação da máquina, entre os valores programáveis estão:

  • Programação do ângulo do dente: O eixo do rebolo se moverá automaticamente para o valor inserido no programa.
  • Trajeto de afiação
  • Carga de afiação
  • Velocidade de afiação
  • passo de dente
  • Velocidade de avanço da garra de avanço do dente
  • Número de dentes
  • Dentes quebrados

Até 7 dentes/minuto em dente triplo

Você pode ir rápido quando for necessário!
Todos os movimentos foram otimizados para reduzir os tempos mortos.

Velocidade de rotação do rebolo variável de 2.500 a 5.000 RPM

Nossas máquinas incluem o acionamento de frequência variável como um recurso padrão, para que você possa ajustar a velocidade do rebolo no valor ideal e também reduza o consumo de energia.

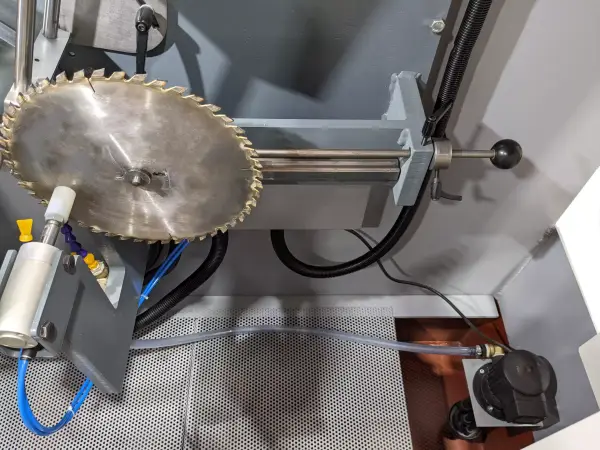

Equipamento de refrigeração integrado

Sistema de refrigeração para máquina de afiação de serras circulares ELITE modelo SVG 750
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.

Fácil acesso

A máquina de afiar ELITE modelo AVB 850 inclui um invólucro completo de série
Design limpo e fácil acesso para manutenção ou reparo da máquina.

Manutenção fácil

O quadro elétrico está localizado na parte inferior e a mecânica na parte superior da máquina, protegidos por uma tampa de fácil abertura.
Fácil acesso à parte mecânica da máquina
Painel elétrico perfeitamente organizado e acessível
O quadro elétrico é organizado de forma limpa, facilitando a manutenção quando necessária.


ELITE SVG 750. EQUIPAMENTO INCLUÍDO

  • Suporte de rebolo para rebolos frontais e traseiros
  • Prego de alimentação de 3 mm.
  • Dispositivo para afiação serial de diâmetros iguais
  • Iluminação da área de trabalho com lâmpada LED
  • Preparação para conexão ao sistema de filtração da máquina ou sistema de filtração centralizado.

ELITE SVG 750. ESPECIFICAÇÕES

DADOS TÉCNICOS SVG 750
Diâmetro externo da lâmina de serra De ø100 a ø850 mm. (4" a 33,5")
Diâmetro do furo da lâmina de serra A partir de ø10 mm.
Espessura da lâmina Até 8 mm.
Passo do dente Até 125 mm.
MOAGEM SUPERIOR
Ângulo de claridade De +5º a +25º
Ângulo de bisel De -45º a +45º
Caminho de moagem Até 25 mm.
Formatos de dentes disponíveis Plano - Bisel simples - Alternativo - Alternado e chanfrado - Dente pontiagudo - Lasca tripla - Pontiagudo e plano - Lasca tripla e chata - Duplo chip triplo - Combinação
RETIFICAÇÃO DE FACE
Ângulo do gancho De -10º a +25º
Caminho de moagem Até 20 mm.
Formatos de dentes disponíveis Rosto padrão plano
OUTROS DADOS
Motor rebolo 0,33 kW
Velocidade do rebolo Ajustável de 2500 a 5000 RPM
Diâmetro do rebolo para topo ø150 milímetros.
Diâmetro do rebolo para face ø175/200 milímetros.
5 eixos CNC A: lingueta de alimentação - B: ângulo do gancho do dente - X: carga de retificação - Y: ângulo lateral do dente - Z: trajetória de retificação
Dimensões da máquina 1430 x 1285 x 1820 mm
Peso da máquina 640 quilos.

REQUERIMENTOS TÉCNICOS

Conexão de ar precisa de 6 bar.
Tensão de conexão: 220V 1Ph 50/60Hz
Potência de conexão necessária: 1,5 kW


ACESSÓRIOS OPCIONAIS RECOMENDADOS

Suportes de serra para lâminas e discos de vinco e anéis de centragem de diferentes tamanhos

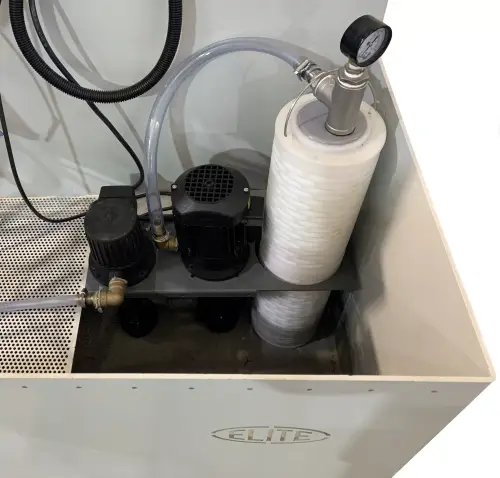

Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.
Sistema de filtragem económico para máquina de moagem com baixo custo de manutenção modelo ELITE FILTRAmaq UNO


SVG-ES_EN.pdf


PEDIDO DE INFORMAÇÃO

Contactar


COMPARAÇÃO DE MÁQUINAS EM RESUMO

MODELO RETIFICAÇÃO SUPERIOR RETIFICAÇÃO FACIAL RECUPERAR A MOAGEM RETIFICAÇÃO DE LATERAIS
AVB 850 Todas as formas de dentes Todas as formas de dentes Não Não
AVB 750 Todas as formas de dentes Todas as formas de dentes Não Não
SVG 850 Todas as formas de dentes Dentes planos Não Não
SVG 750 Todas as formas de dentes Dentes planos Não Não
MVB 850 Dentes planos Dentes planos Sim Não
MVB 750 Não Não Sim Não
MVB 670 Rompe-cavacos Não Não Não
MVB 650 Não Dente Côncavo Não Não
GBT 851 Não Não Não Sim ambos os lados ao mesmo tempo
GBT 850 Não Não Não Sim ambos os lados ao mesmo tempo
GBT 750 Não Não Não Sim: Um lado de cada vez
