MÁQUINA DE AFIAÇÃO DE SERRA DE FITA PARA FORMAS DE DENTES CURVOS E TRIANGULARES.
SERRAS DE FITA DE 10 ATÉ 60 MM DE LARGURA (0,4" A 2-1/3")
DESTAQUES
- Três cames diferentes para selecionar a forma do dente: triangular, curvo pequeno e curvo grande. Espaços Talemwo livres para câmeras especiais.
- Afiação do perfil curvo do dente (Woodmizer)
- Possibilidade de selecionar o tipo de afiação: somente frente do dente ou frente e verso.
- Regulação independente do passo do dente.
- Regulagem independente da profundidade do rebolo e da velocidade de entrada/saída.
- Sistema vertical para colocação da serra de fita, economizando espaço.
- Inclui sistema de refrigeração para moagem úmida

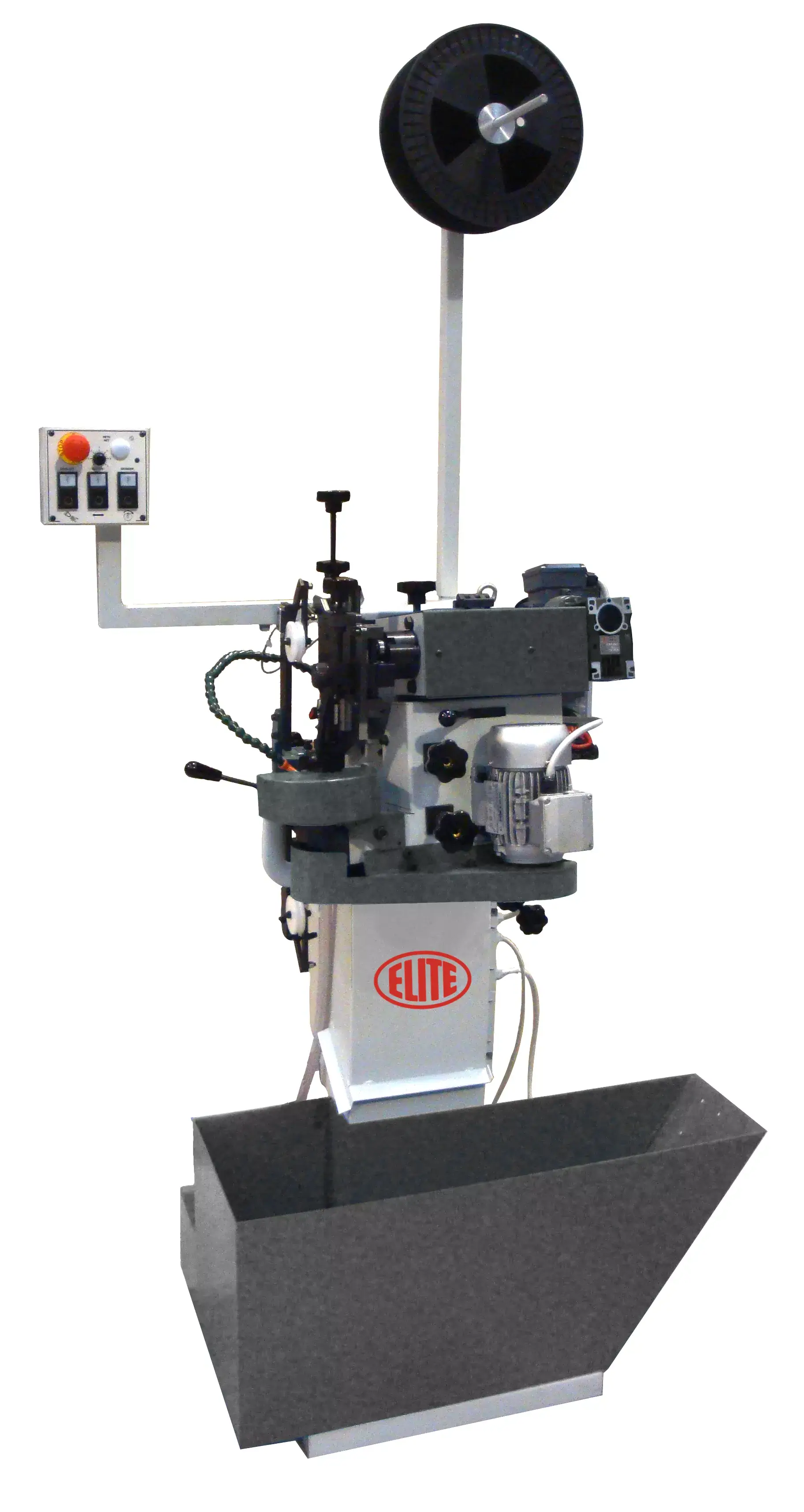

ELITE SC 3. O CONCEITO.
A ELITE modelo SC 3 é a nossa máquina de afiação de serras de fita multiperfil. Pode afiar vários tipos diferentes de formatos de dentes, permitindo ajustes independentes do passo de avanço, da profundidade de trabalho do rebolo e da velocidade de entrada/saída. Tem câmeras diferentes para perfis diferentes.
A velocidade de trabalho é ajustável por VFD (variable-frequency-drive) e usa um rebolo CBN para operações de afiação perfeitas.
Seu design vertical, sólido e confiável, foi estudado para ocupar pouco espaço e suportar altas cargas de trabalho.
O SC 3 inclui um equipamento de refrigeração.
ELITE SC 3. COMO FUNCIONA
Painel de controle frontal
Painel de controle frontal com apenas os botões necessários para um manuseio muito fácil
Afiação de perfis de dentes: triangular e Woodmizer
Afiando uma serra de fita
ACESSÓRIOS OPCIONAIS
- Trabalhando com regulador de velocidade variável de 10 a 60 dentes/minuto
- Sistema de refrigeração completo incluído: bomba, bandeja de água, mangueiras e tubos
ELITE SC 3. ESPECIFICAÇÕES
| DADOS TÉCNICOS | ELITE SC 3 |
|---|---|
| Ângulo de afiação | De 0º a + 18º |
| Perfil dos dentes | Triangular, triangular espaçado e Woodmizer |
| Espessura da serra de fita (min-max) | 0,5 - 1,5 mm (0,019” a 0,059”) |
| Passo de afiação (min-max) | 5 - 26 mm (0,19" a 0,10") |
| Velocidade de afiação | 14 - 56 dentes/minuto |
| Potência do motor | 1x0,18 kW |
| Potência do motor | 1x0,25 kW |
| Diâmetro da rebarbadora (Ø Ext x Int x Espessura): | 150x20x6 mm |
| Peso líquido | 130kg |
| Dimensões da máquina | 800x1300x2600 mm |
| VERSÕES DISPONÍVEIS | |
|---|---|
| Modelo | Tamanho da Embalagem |
| SC 3 | 950 x 1500 x 1800 mm |
BAIXE O FOLHETO
VER MANUAL DO USUÁRIO
COMPARAÇÕES DE MÁQUINAS EM RESUMO
| MODELO | RETIFICAÇÃO SUPERIOR | SOLDAGEM DE DENTES | RETIFICAÇÃO DE LATERAIS | CONFIGURADOR | OUTROS |
|---|---|---|---|---|---|
| SC 10 | 20 a 300 mm. serras de fita | - | - | - | - |
| SC PRO | 10 a 10 mm. serras de fita | - | - | - | - |
| EVG 300 | 50 a 300 mm. serras de fita | - | - | - | - |
| SSC 300 | - | - | 50 a 300 mm. serras de fita | - | - |
| MMV 300 | - | 50 a 300 mm. serras de fita | Não | - | - |
| SC 2 | 10 a 70 mm. serras de fita | Não | Não | Opcional: TR2 / TR3 montado em SC 2 | - |
| SC 3 | 10 a 60 mm. serras de fita triangulares ou curvas | - | - | Não | Diferentes cames para outras formas de dentes são possíveis |
| LM PRO | - | - | - | - | Nivelamento + tensionamento |
| CH PRO | - | - | - | - | Estampagem |
| TR 5 | - | - | - | 20 a 120 mm. | - |
| TR 3 | - | - | - | 10 a 80 mm. | - |
| TR 2 | - | - | - | 10 a 45 mm. | - |
