MVB 670

Afiador quebra-cavacos em serras circulares com dentes de tungsténio ou HSS de 210 a 650 mm de diâmetro

AFIADORA DO QUEBRADOR DE VIRUTAS EM SERRAS CIRCULARES HSS OU COM DENTE DE CARBONETO DE TUNGSTENIO

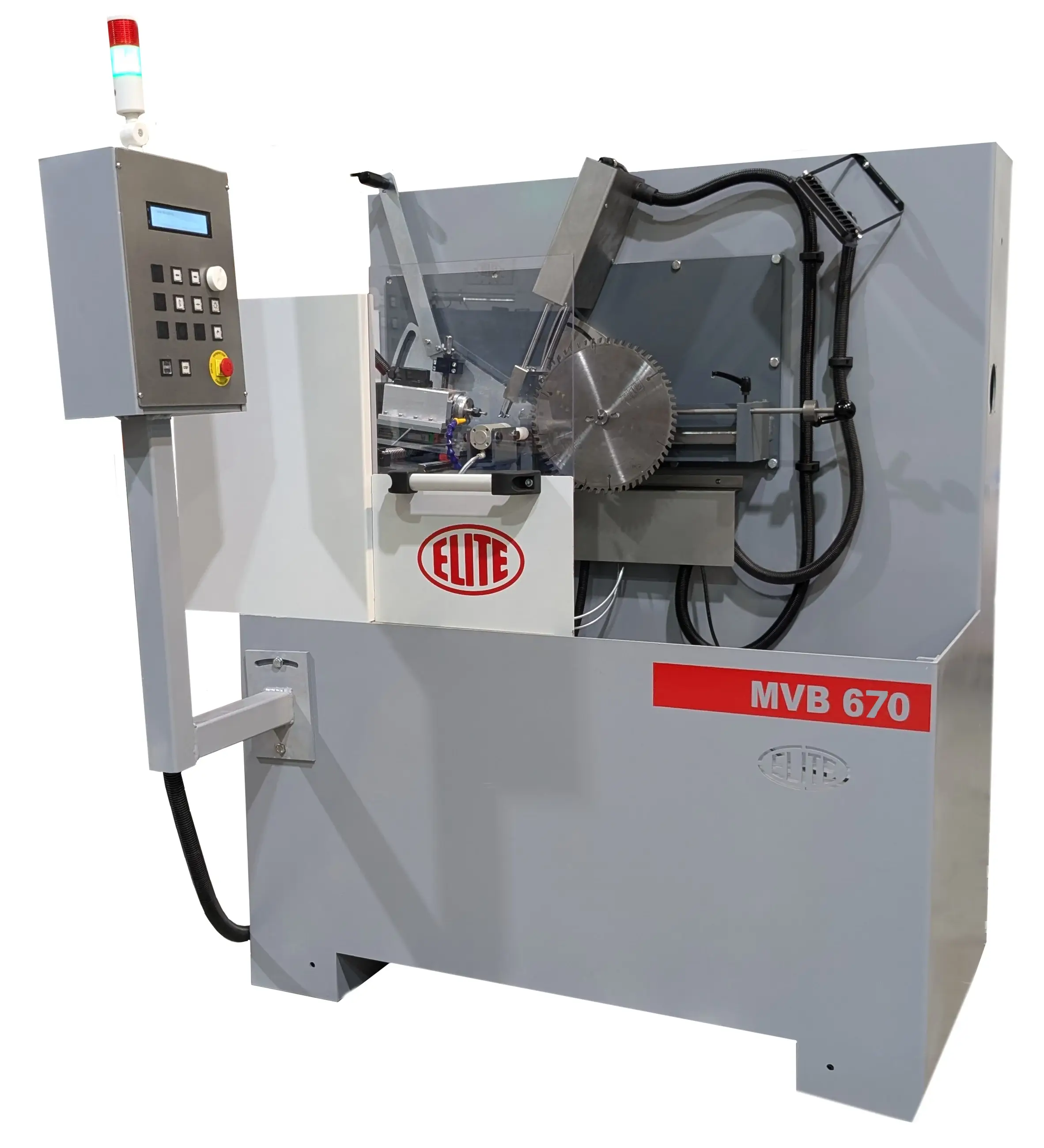

Afiadora do quebrador de virutas em serras circulares HSS. ELITE modelo MVB 670

DESTAQUES

  • 2 eixos CNC para trabalho automático programáveis desde o painel de controlo
  • 1 eixo pneumático para movimentar o quebra-cavacos para a direita e para a esquerda
  • Passo de dente programável
  • Fácil de usar
  • Máquina muito compacta com uma vasta gama de diâmetros de disco: de 210 a 650 mm.

ELITE MVB 670. O CONCEITO.

O modelo ELITE MVB 670 é o nosso afiador quebra-cavacos com parte posterior do dente para serras circulares com dentes de metal duro ou HSS. Apresenta-se numa configuração de meia cabina que o torna especialmente económico para oficinas que necessitem de maiores poupanças.

Para serras de ø210 a 650 mm.

Funcionamento automático através de 2 eixos CNC e um eixo pneumático:

  • C: Garra de alimentação
  • X: Caminho de nitidez
  • Y: para centralização do quebra-cavacos de acionamento pneumático.

Eixos manuais:

  • Z: movimento manual para centrar a altura do rebolo

O design da cabine garante um acesso particularmente fácil para um ajuste rápido da preparação da máquina para afiação.


ELITE MVB 670. COMO FUNCIONA

Painel de controle fácil de usar

Painel de controlo intuitivo do ELITE modelo MVB 670

Painel de controle fácil de usar com display LCD de texto que permite a programação da máquina. Entre os valores programáveis ​​estão:

  • Caminho de afiação
  • Velocidade de afiação
  • Passo do dente
  • Taxa de alimentação das unhas com avanço do dente
  • Número de dentes
  • Dentes quebrados

Grupo de afiação

Grupo de afilado de la ELITE modelo MVB 670
Corpo de afiação do modelo ELITE  MVB 670

Equipamento de refrigeração integrado

Sistema de refrigeração para máquina de afiação de serras circulares ELITE modelo MVB 670
Permite afiação úmida para melhor qualidade de afiação e vida útil mais longa da pedra de amolar.
Integra um tanque de 200 litros com grades removíveis para facilitar a limpeza.

Fácil acesso

A máquina de afiar ELITE modelo AVB 850 inclui um invólucro completo de série
Design limpo e fácil acesso para manutenção ou reparo da máquina.

Manutenção fácil

O quadro elétrico está localizado na parte inferior e a mecânica na parte superior da máquina, protegidos por uma tampa de fácil abertura.
Fácil acesso à parte mecânica da máquina
Painel elétrico perfeitamente organizado e acessível
O quadro elétrico é organizado de forma limpa, facilitando a manutenção quando necessária.


ELITE MVB 670. EQUIPAMENTO INCLUÍDO

  • Suporte de rebolo para rebolos com eixo ø32 mm.
  • Prego de alimentação de 3 mm.
  • Dispositivo para afiação serial de diâmetros iguais
  • Meia cabine

ELITE MVB 670. ESPECIFICAÇÕES

DADOS TÉCNICOS MVB 670
Diâmetro externo da lâmina de serra De ø210 a ø650 mm. (6" a 25,5")
Diâmetro interno da lâmina de serra A partir de ø10 mm. (0,39")
Espessura do corpo da serra Até 8mm. (0,31")
Passo do dente Até 125mm. (4,9")
QUEBRA-CHIPA
Distância lateral entre dentes consecutivos até 5mm. (0,19")
OUTRAS INFORMAÇÕES
Motor de rebolo 0,75 kW
Velocidade do rebolo ajustável até 24.000 RPM
Diâmetro do rebolo para afiação dos dentes de ø50 a ø125 mm. (ø1,9"- ø4,9")
2 eixos CNC A: Garra de alimentação - X: Caminho de afiação
1 eixo pneumático Y: Centralização dentária
1 eixo manual Z: Ângulo de afiação
Dimensões da máquina 1440 x 1285 x 1600 mm.
Peso da máquina 520 kg.

REQUERIMENTOS TÉCNICOS

Conexão de ar precisa de 6 bar.
Tensão de conexão: 220V 2Ph 50/60Hz
Potência de conexão necessária: 1,1 kW


ACESSÓRIOS OPCIONAIS RECOMENDADOS

Suportes de serra para lâminas e discos de vinco e anéis de centragem de diferentes tamanhos

Para melhor qualidade de afiação, recomenda-se equipar com o sistema de filtração ELITE FILTRAmaq UNO. Filtração até 2 µm.
Sistema de filtragem económico para máquina de moagem com baixo custo de manutenção modelo ELITE FILTRAmaq UNO


BAIXE O FOLHETO


PEDIDO DE INFORMAÇÃO

Contactar


COMPARAÇÕES DE MÁQUINAS EM RESUMO

MODELO RETIFICAÇÃO SUPERIOR RETIFICAÇÃO FACIAL RECUPERAR A MOAGEM RETIFICAÇÃO DE LATERAIS
AVB 850 Todas as formas de dentes Todas as formas de dentes Não Não
AVB 750 Todas as formas de dentes Todas as formas de dentes Não Não
SVG 850 Todas as formas de dentes Dentes planos Não Não
SVG 750 Todas as formas de dentes Dentes planos Não Não
MVB 850 Dentes planos Dentes planos Sim Não
MVB 750 Não Não Sim Não
MVB 670 Rompe-cavacos Não Não Não
MVB 650 Não Dente Côncavo Não Não
GBT 851 Não Não Não Sim ambos os lados ao mesmo tempo
GBT 850 Não Não Não Sim ambos os lados ao mesmo tempo
GBT 750 Não Não Não Sim: Um lado de cada vez
