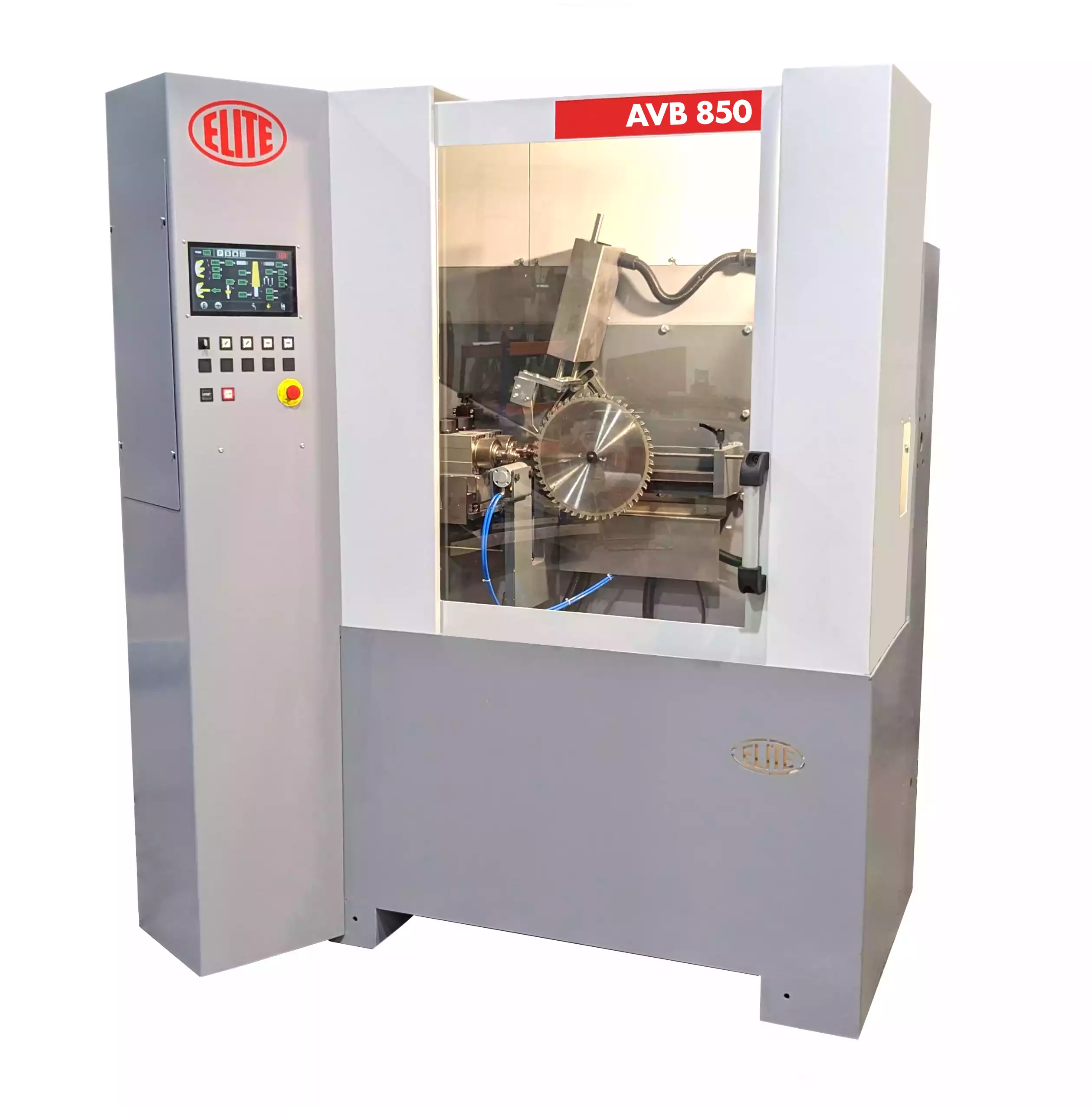

AVB 850

Affûteuse double meule pour le dessus et la face des lames de scies circulaires au carbure de ø100 à 850 mm. Usinage complet face + dessus en une seule préparation

NOTRE MACHINE D'AFFÛTAGE DE LAMES DE SCIE CIRCULAIRE TCT LA PLUS RAPIDE

AVB%20850

POINTS FORTS

  • FACILE À UTILISER: Panneau de commande avec écran couleur 10" avec instructions guidées
  • FAIBLE ENTRETIEN: Sans système hydraulique pour un entretien sans problème
  • 5 axes CNC pour un travail automatique
  • Double meule pour meulage de surface + de dessus en une seule préparation
  • Affûtage automatique du dessus et de la face des lames de scie circulaire avec pointe en carbure
  • Machine très compacte avec une large gamme de diamètres de disques: de 100 à 850 mm.

ELITE AVB 850. BASE MACHINE.

Le modèle ELITE AVB 850 est notre nouvelle et plus rapide affûteuse pour le dessus et la face de toutes les géométries de dents courantes des lames de scie circulaire avec pointe en carbure pour des diamètres de lames circulaires de ø100 à 850 mm.

Le système de double meule permet un affûtage complet de la face et du dos en une seule préparation: lorsque la machine a fini d'affûter la face, elle s'ajuste pour affûter le dos automatiquement, ou lorsqu'elle a fini d'affûter le dos, elle s'ajuste pour affûter le dos. cher.

Affûtage externe en un seul passage pour les types de dents:

  • Plat, incliné, alterné, alterné avec biseau, pointu, trapèze, trapèze-plat, pointu-plat, alterné-plat, trapèze-trapèze.

Avec 5 axes CNC pour l'usinage complet de toutes les géométries de dents courantes en un seul cycle, des courses particulièrement courtes garantissent un affûtage rapide.

Il utilise le fameux système de meule périphérique pour obtenir une lame de scie au tranchant parfait.

Cabine entièrement fermée pour un fonctionnement silencieux avec un système d'ouverture de porte très rapide qui garantit un placement rapide de la lame de scie et une porte d'accès pour l'entretien.


FORMES DE DENTS STANDARD

Tooth shapes.webp


ELITE AVB 850. COMMENT ÇA MARCHE

Fonctionnement automatique utilisant 5 axes CNC:
A: Pas de dent
B: angle de coupe des dents
C: Angle latéral du sommet de la dent
X: charge d'affûtage
Z: chemin d'affûtage

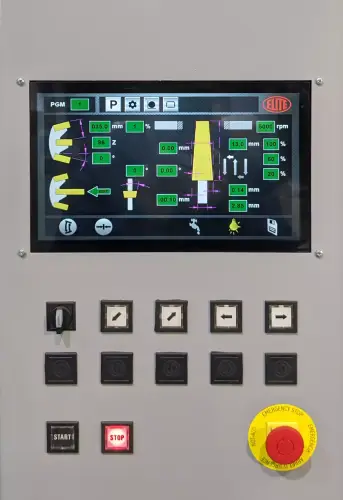

Panneau de configuration facile à utiliser

Panel%20control

Le panneau de commande à écran tactile couleur permet de créer ou d'éditer un programme pendant que la machine travaille sur un autre programme. Parmi les valeurs programmables figurent:
• Programmation de l'angle des dents. L'axe de la roue se positionne automatiquement à la valeur saisie dans le programme
• Géométrie des dents
• Chemin d'affûtage
• Frais d'affûtage
• Vitesse d'affûtage
• Pas de dent
• Vitesse d'avance des griffes d'avance des dents
• Nombre de dents
• Dents cassées

Vitesse de rotation de la meule variable de 2.500 à 5.000 RPM

Nos machines incluent le variateur de fréquence en standard, ce qui vous permet de régler la vitesse de la meule à la valeur optimale et de réduire également la consommation d'énergie.

Équipements de réfrigération intégrés

SVG%20refrigeracion%20%282%29
Permet un affûtage humide pour une meilleure qualité d'affûtage et une plus longue durée de vie de la pierre à aiguiser.
Il intègre un réservoir de 200 litres avec des grilles amovibles pour un nettoyage facile.

Un accès facile

Cabina%20back
Conception épurée et accès facile pour l’entretien ou la réparation de la machine.

Entretien facile

Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégés par un couvercle facile à ouvrir.
Cabina%20mecanica
Cabina%20cuadro%20electrico
L’armoire électrique est organisée de manière propre, ce qui facilite l’entretien lorsque vous en avez besoin.


ELITE AVB 850. ÉQUIPEMENT INCLUS

  • Porte-scie pour incisives de ø100 à 210 mm.
  • Porte-scie pour disques de ø210 à 850 mm.
  • Bague de centrage : ø30 mm.
  • Support de meule pour meule double pour affûter la face et le dessus
  • Clou d'alimentation de 3 mm.
  • Dispositif d'affûtage en série de diamètres égaux
  • Éclairage de la zone de travail à l'aide d'une lampe LED
  • Petit extracteur de brouillard.
  • Préparation pour se connecter au système de filtration individuel ELITE modèle FILTRAmaq ou au système de filtration centralisé.

ELITE AVG 850. SPÉCIFICATIONS

DONNÉES TECHNIQUESAVB 850
Diamètre extérieur de la lame de scieDu ø100 au ø850 mm. (4" à 33,5")
Diamètre d'alésage de la lame de scieÀ partir de ø10 mm. (0,34")
Épaisseur de la lameJusqu'à 8 mm. (0,31")
Pas de dentJusqu'à 120 mm. (4,72"). Contrôlé CNC
MEULAGE SUPÉRIEUR
Angle de dépouilleDe +5º à +35º
Angle de biseauDe -45º à +45º
Chemin de meulageJusqu'à 25 mm.
Formes de dents disponiblesPlat (P) - Biseau simple (L/H ou R/H) - Alterné (AT) - Biseau alterné (HGB) - Dent en pointe (PTR) - Trapèze (TRZ) - Pointe-plat - Trapèze-plat (TCH) - Trapèze-trapèze (D/T/C) - Combinaison (SLR)
MEULAGE DU VISAGE
Angle du crochetDe -10º à +35º
Chemin de meulageJusqu'à 25 mm. (0,98")
Formes de dents disponiblesPlat - Biseau simple (L ou R) - Alterné
AUTRES DONNÉES
Moteur de meule0,33 kW
Vitesse de la meuleRéglable de 2500 à 5000 tr/min
Diamètre de la meule pour le dessusø125 mm.
Diamètre de la meule pour le visageø175 mm.
5 axes CNNA: Pas de dent - B: Angle de coupe de dent - C: Angle latéral de l'arrière de dent - X: Charge d'affûtage - Z: Course d'affûtage
Dimensions des machines1650 x 1200 x 1900 mm.
Poids de la machine660 kilos

LES PRÉ-REQUIS TECHNIQUES

Connexion d'air précise à 6 bars.
Tension de connexion: 220/400 V 2Ph 50/60 Hz
Puissance de connexion requise: 1,5 kW


ACCESSOIRES OPTIONNELS RECOMMANDÉS

Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
FILTRAmaq%20UNO

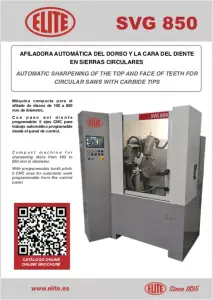

TÉLÉCHARGER LA BROCHURE


COMPARAISON DES MACHINES EN UN CLIN D'OEIL

MODÈLEMEULAGE SUPÉRIEURFACE MEULAGERECULER LE MEULAGERECTIFICATION DES CÔTÉS
AVB 850Toutes les formes de dentsToutes les formes de dentsNonNon
AVB 750Toutes les formes de dentsToutes les formes de dentsNonNon
SVG 850Toutes les formes de dentsDents platesNonNon
SVG 750Toutes les formes de dentsDents platesNonNon
MVB 850Dents platesDents platesOuiNon
MVB 750NonNonOuiNon
MVB 670Brise-copeauNonNonNon
MVB 650NonDents concaveNonNon
GBT 851NonNonNonOui: les deux côtés en même temps
GBT 850NonNonNonOui: les deux côtés en même temps
GBT 750NonNonNonOui: Un côté à la fois
