AUTOMATISCHER SCHÄRFER FÜR DIE VORDERSEITE VON SÄGEBANDSÄGEN MIT EINER BREITE VON 40 (1,57") BIS 250 MM (9,8") BREITE.
HIGHLIGHTS
- Langlebig und wartungsarm
- Einfach zu bedienen: sowohl für professionelle als auch für unerfahrene Werkstattbetreiber geeignet
- Ermöglicht das vollständige Schärfen der Bandsägezahngeometrie.
ELITE EVG 250. DAS KONZEPT.
Das Modell ELITE EVG 250 ist unser Bandsägenschärfgerät für Sägewerke, die Bandsägen von 40 (1,57") bis 250 mm (9,8") mit unterschiedlichen Zahnformen schärfen müssen.
Der Antrieb erfolgt über eine auswechselbare Vorschubkurve, die ein vollständiges Schärfen der Zahngeometrie der Sägebandsäge ermöglicht. Zusätzlich kann die Maschine mit einem Kühlsystem ausgestattet werden, um das Nassschärfen durchzuführen.
Durch die Verwendung verschiedener Nocken können verschiedene Zahnformen hergestellt werden, z. B. Dreieckszahn, gebogener Zahn, Winterzahn, Papageienschnabel usw.
Es handelt sich um eine robuste Maschine mit einfacher Handhabung und einem hervorragenden Preis-Leistungs-Verhältnis.
ELITE EVG 250. WIE ES FUNKTIONIERT
Die ELITE EVG 250 wird automatisch über ein Wechselkurvensystem betrieben und ermöglicht die Komplettbearbeitung aller gängigen Zahngeometrien in einem Zyklus.
Einfacher Zugriff
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.
Einfache Wartung

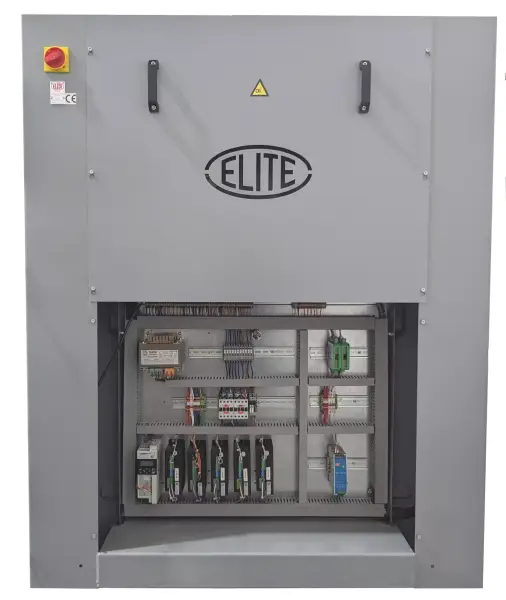

Die Schalttafel befindet sich unten und die mechanische Schalttafel oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Die Schalttafel ist übersichtlich angeordnet, sodass die Wartung bei Bedarf einfach ist.
ELITE EVG 250. AUSRÜSTUNG INKLUSIVE
- Bandsägenhalter.
- Bandsägen-Spannbacken.
- Vorbereitung für den Anschluss an ein maschinelles Filtersystem oder ein zentrales Filtersystem.
EVG 250. SPEZIFIKATIONEN
| TECHNISCHE DATEN | EVG 250 |
|---|---|
| Bandsägenbreite | Von 40 bis 250 mm. (1,5" bis 9,8") |
| Bandsägenstärke | Bis zu 8 mm (0,31 Zoll) |
| Zahnteilung | Bis zu 125 mm (4,92 Zoll) |
| GESICHT SCHARF | |
| Schnittwinkel | von 0º bis + 30º |
| SONSTIGE INFORMATIONEN | |
| Schleifscheibenmotor | 1,1 kW |
| Schleifscheibengeschwindigkeit | 2800 U/min |
| Durchmesser der Schärfscheibe | ø250mm |
| Maschinenabmessungen | 1650 x 1200 x 1900 mm. |
| Maschinengewicht | 440 kg. |
TECHNISCHE ANFORDERUNGEN
- Anschlussspannung: 230V 3Ph - 400V 3Ph+N, 50/60Hz
- Erforderliche Anschlussleistung: 2,5 kW
EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

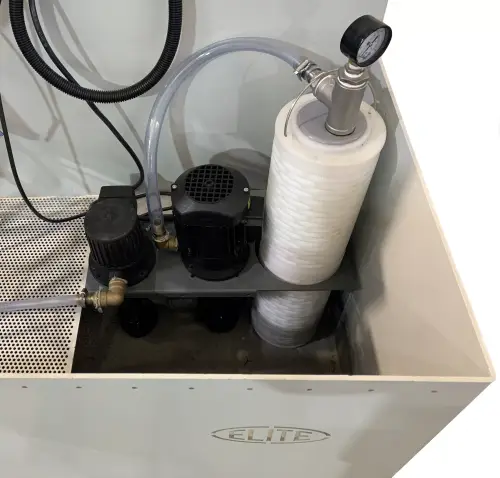

- Filtersystem ELITE FILTRAmaq UNO für eine bessere Schärfqualität. Filtration bis 2 µm.
- Vollständig geschlossene Kabine für geräuscharmen Betrieb mit einem sehr schnellen Türöffnungssystem, das eine schnelle Positionierung der Bandsäge gewährleistet.
- Kühlgeräte zum Nassschärfen
- Geschwindigkeitsvariator des Zahnvorschubsystems.
BROSCHÜRE HERUNTERLADEN
MASCHINENVERGLEICHE AUF EINEN BLICK
| MODELL | TOP SCHLEIFEN | ZAHNSCHWEISSEN | SEITENSCHLEIFEN | EINSTELLER | ANDERE |
|---|---|---|---|---|---|
| SC 10 | 20 bis 300 mm. Bandsägen | - | - | - | - |
| SC PRO | 10 bis 10mm. Bandsägen | - | - | - | - |
| EVG 300 | 50 bis 300 mm. Bandsägen | - | - | - | - |
| SSC 300 | - | - | 50 bis 300 mm. Bandsägen | - | - |
| MMV 300 | - | 50 bis 300 mm. Bandsägen | Nein | - | - |
| SC 2 | 10 bis 70 mm. Bandsägen | Nein | Nein | Optional: TR2 / TR3 montiert auf SC 2 | - |
| SC 3 | 10 bis 60 mm. dreieckige oder gebogene Bandsägen | - | - | Nein | Verschiedene Nocken für andere Zahnformen sind möglich |
| LM PRO | - | - | - | - | Nivellieren + Spannen |
| CH PRO | - | - | - | - | Stauchmaschine |
| TR 5 | - | - | - | 20 bis 120 mm. | - |
| TR 3 | - | - | - | 10 bis 80 mm. | - |
| TR 2 | - | - | - | 10 bis 45 mm. | - |
