MVB 650

Konkaver Zahnschärfer für Kreissägen mit Wolframzahn von 210 bis 650 mm Durchmesser

SCHÄRFMASCHINE ZUR HOHLBRUSTBEARBEITUNG FÜR HARTMETALLBESTÜCKTE KREISSÄGEN

HIGHLIGHTS

  • 2 CNC-Achsen für automatisches Arbeiten, programmierbar über das Bedienfeld
  • Programmierbare Zahnteilung
  • Einfach zu verwenden
  • Sehr kompakte Maschine mit einer großen Auswahl an Scheibendurchmessern: von 210 bis 650 mm.

ELITE MVB 650. DAS KONZEPT.

Das Modell ELITE MVB 650 ist unser Schärfmaschine zur hohlbrustbearbeitung für hartmetallbestückte Kreissägen. Die Ausführung als Halbkabine macht sie besonders wirtschaftlich für Werkstätten, die höchste Einsparungen erfordern.

Für Sägen von ø210 bis 650 mm.

Automatischer Betrieb über 2 CNC-Achsen:
A: Futterklaue
X: Schärfpfad

Manuelle Achsen:
Y: Dicke des Sägeblattkörpers
Z: Schärflast
B: Gesichtswinkel

Die Konstruktion der Kabine gewährleistet einen besonders einfachen Zugang zur schnellen Einstellung der Schärfvorbereitung der Maschine.

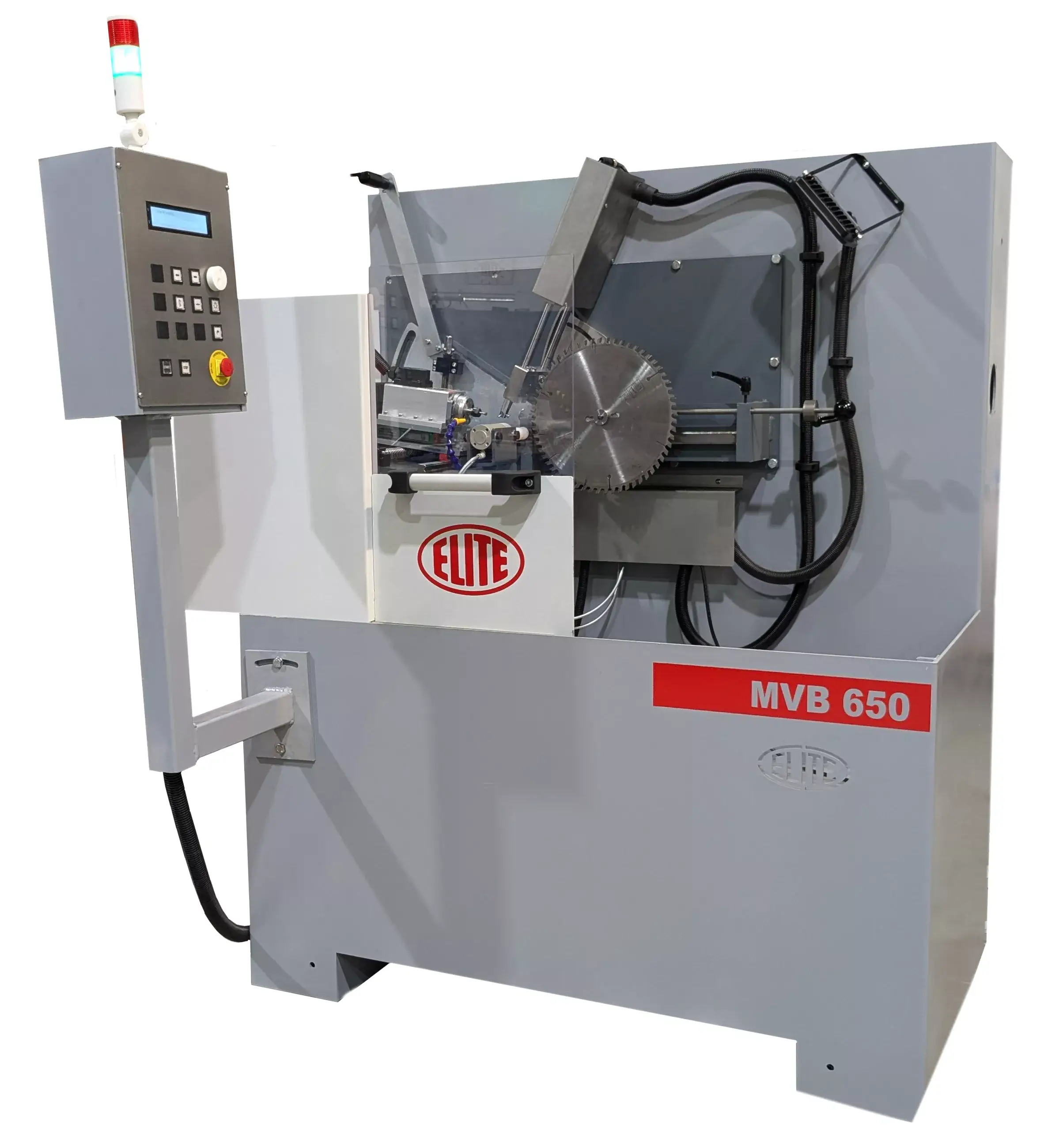

Schärfmaschine zur hohlbrustbearbeitung für hartmetallbestückte Kreissägen ELITE Modell MVB 650


ELITE MVB 650. WIE ES FUNKTIONIERT

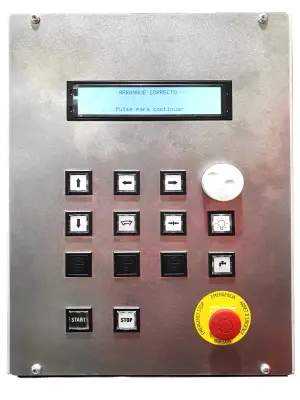

Einfach zu bedienendes Bedienfeld

Benutzerfreundliches Bedienfeld des ELITE-Modells MVB 650

Das benutzerfreundliche Bedienfeld mit LCD-Textanzeige ermöglicht die Maschinenprogrammierung. Zu den programmierbaren Werten gehören:

  • Schärfpfad
  • Schärfgeschwindigkeit
  • Zahnteilung
  • Zahnvorschubgeschwindigkeit des Nagels
  • Anzahl der Zähne
  • Gebrochene Zähne

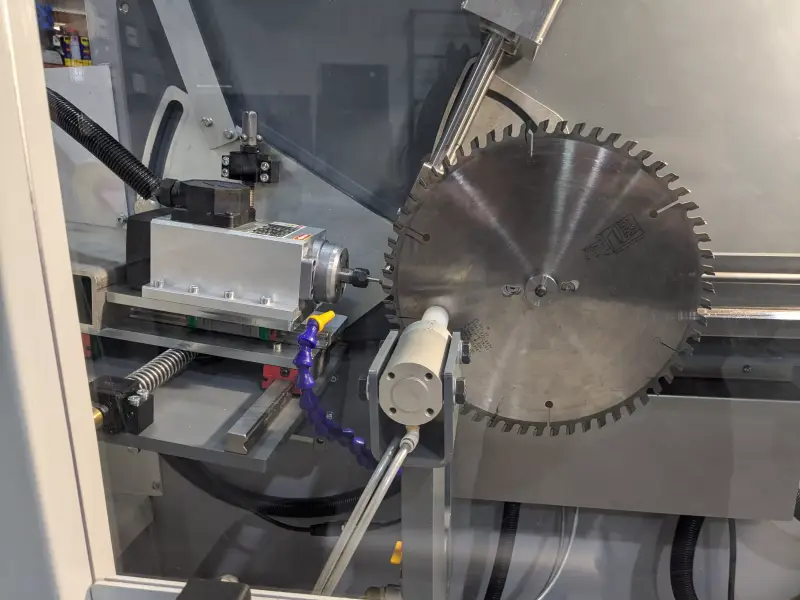

Schärfgruppe

Schärfgruppe der Schärfmaschine zur Hohlbrustbearbeitung ELITE Modell MVB 650
Schärfkörper der Schärfmaschine zur Hohlbrustbearbeitung ELITE Modell MVB 650

Integrierte Kühlgeräte

Kühlsystem für die ELITE Kreissägen-Schärfmaschine Modell MVB 650 Ermöglicht Nassschärfen für bessere Schärfqualität und längere Lebensdauer des Schärfsteins.
Es integriert einen 200-Liter-Tank mit abnehmbaren Gittern für eine einfache Reinigung.

Einfacher Zugriff

Die Schleifmaschine ELITE Modell MVB 650 wird serienmäßig mit einem kompletten Gehäuse geliefert
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.

Einfache Wartung

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Einfacher Zugang zum mechanischen Teil der Maschine
Schaltschrank perfekt organisiert und zugänglich
Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.


ELITE MVB 650. AUSRÜSTUNG INKLUSIVE

  • Schleifscheibenhalter für ø6 mm Schärfzapfen.
  • 3 mm Vorschubnagel.
  • Vorrichtung zum Serienschärfen gleicher Durchmesser
  • Halbe Kabine

ELITE MVB 650. SPEZIFIKATIONEN

TECHNISCHE DATEN MVB 650
Außendurchmesser des Sägeblattes Von ø210 bis ø650 mm. (6" bis 25,5")
Innendurchmesser des Sägeblattes Ab ø10 mm.
Sägekörperdicke Bis zu 8mm. (0,31")
Zahnteilung Bis zu 125 mm. (4,9")
KONKAVER ZAHN
Schärftour Bis zu 25 mm.
Schnittwinkel Von 0º bis +30º
SONSTIGE INFORMATIONEN
Schleifscheibenmotor 1,5 kW
Schleifscheibengeschwindigkeit 24.000 U/min
Durchmesser der Schleifscheibenwelle zum Zahnschärfen ø6 mm.
2 CNC-Achsen A: Vorschubklaue - X: Schärfweg
Maschinenabmessungen 1440 x 1285 x 1600 mm.
Maschinengewicht 520 kg.

TECHNISCHE ANFORDERUNGEN

Präziser 6-bar-Luftanschluss.
Anschlussspannung: 220V 2Ph 50/60Hz
Erforderliche Anschlussleistung: 1,5 kW


EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

Sägehalter für Incisoren und für Scheiben sowie Zentrierringe in verschiedenen Größen

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.
Kostengünstiges Filtersystem für Schleifmaschinen mit geringen Wartungskosten, Modell ELITE FILTRAmaq UNO


BROSCHÜRE HERUNTERLADEN

Brochure ELITE MVB 650


AUSKÜNFTE VERLANGEN

Contactar


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELL TOP SCHLEIFEN PLANSCHLEIFEN RÜCKSEITIGES SCHLEIFEN SEITENSCHLEIFEN
AVB 850 Alle Zahnformen Alle Zahnformen Nein Nein
AVB 750 Alle Zahnformen Alle Zahnformen Nein Nein
SVG 850 Alle Zahnformen Flache Zähne Nein Nein
SVG 750 Alle Zahnformen Flache Zähne Nein Nein
MVB 850 Flache Zähne Flache Zähne Ja Nein
MVB 750 Nein Nein Ja Nein
MVB 670 Spanbrecher Nein Nein Nein
MVB 650 Nein Konkave Zahnschärfer Nein Nein
GBT 851 Nein Nein Nein Ja beide Seiten gleichzeitig
GBT 850 Nein Nein Nein Ja beide Seiten gleichzeitig
GBT 750 Nein Nein Nein Ja: Eine Seite nach der anderen
