CU

Bestes Preis-Leistungs-Verhältnis mit benutzerfreundlicher CNC-Steuerung Zum Schärfen aller Arten von Industriemessern Automatischer, einfacher und wirtschaftlicher Betrieb mit geringem Wartungsaufwand Maximale Schleiflänge bis 4090 mm (161")

INDUSTRIELLE MESSERSCHÄRFMASCHINE

KAPAZITÄT BIS ZU 4090 MM. MODELLABHÄNGIG

AUTOMATISCHE, EINFACHE UND KOMPAKTE MASCHINE FÜR DEN VIELSEITIGSTEN EINSATZ BEI SCHLEIFARBEITEN

CU

HIGHLIGHTS

  • Sehr einfach zu bedienen
  • Programmierbarer Arbeitszyklus mit wählbarer Ausfunk-Feinschlichtphase
  • Vibrationsfreier Schlitten: Bewegung durch Zahnriemen
  • Laufwagen mit gehärteten Führungen und Kugelumlauflagern
  • Drehsinn der Schleifscheibe per Knopfschalter einstellbar

ELITE CU. MASCHINENBASIS.

Das Modell ELITE CU ist unsere innovative Schärf- und Schleifmaschine für gerade Messer mit einer Schleifkapazität von 1000 mm bis 4090 mm. abhängig von Modellversionen.

Es handelt sich um eine geländegängige Maschine, die für die meisten Schärfwerkstätten empfohlen wird.

Es ist automatisch, einfach, kompakt und wirtschaftlich und erfordert nur wenig Wartung.

Ausgestattet mit einem sehr einfach zu bedienenden Bedienfeld mit einem 7-Zoll-LCD-Touchscreen, mit dem die Schärf- und Vorbereitungszeiten so schnell wie möglich sind. Bis zu 20 verschiedene Schärfprogramme können gespeichert werden.

Wir haben den Arbeitszyklus einer Werkstatt analysiert, um die Nutzung der Maschine zu optimieren. Das Ergebnis ist ein Bedienfeld mit nur den erforderlichen Tasten, wie bei den Messerschärfmaschinen der Vergangenheit, aber innen mit einer leistungsstarken SPS, so dass der Schleifzyklus automatisch mit guter Qualität erfolgt.

Sobald der Schleifzyklus beendet ist und Sie den Polierzyklus ausgewählt haben, wird dieser automatisch aktiviert, um eine maximale Schleifqualität und eine minimale Oberflächenrauheit des Messers zu erzielen. Und die Maschine reduziert automatisch die Schlittengeschwindigkeit für diesen Feinschlichtvorgang.


ELITE CU. WIE ES FUNKTIONIERT

Schnelles und einfach zu bedienendes Bedienfeld

Programmieren Sie Ihre eigenen Schärfparameter mit dem superschnellen Farb-Touchscreen-Panel. Der Farb-Touchscreen verfügt über eine schnelle und benutzerfreundliche Oberfläche, die die Programmierung der Maschine sehr einfach macht. Ermöglicht das Erstellen und Speichern von Programmen, ideal zum Schärfen von Papierschneideklingen oder zur Klingenherstellung.
CU%20-%20Panel%20de%20control

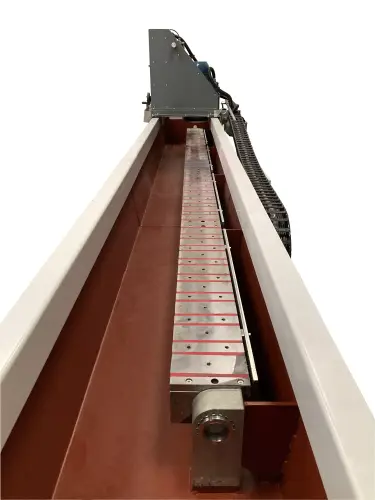

Magnetspannplatte

Magnetspannplatte 150 mm. Breite unterstützt durch extra steife Füße
CU%20Magnetic%20chuck

LED-Lampe

Serienmäßig mit LED-Lampe ausgestattet, um die Annäherung der Schleifscheibe an die Klinge korrekt zu sehen
CU%20-%20Iluminacion

Automatische oder manuelle Schleifscheibenzustellung

Sie können die Schleifscheibe mit den Drucktasten nach oben oder unten bewegen oder dies mit dem manuellen Handrad tun, um eine genauere Rückmeldung zu erhalten
CU%20-%20Iluminacion

Messergrad einfach und schnell mittels eines abgestuften Hebels von 0º bis 90º einzustellen
CU%20-%20Placa%20de%20grados%20del%20plato

Reiniger für Magnetplatten

Optional erhältlich: Ausführung mit Magnetscheibenreiniger zur automatischen Entfernung von magnetisierbarem Schmutz.
CU%20-%20Deposito%20con%20depurador


ELITE CU. AUSRÜSTUNG INKLUSIVE

  • Schnellverstellsystem für den Schlittenweg
  • LED-Lampe zur Beleuchtung des Arbeitsbereichs.
  • Bedienfeld mit 7-Zoll-Farb-Touchscreen
  • Kabelkette zur Führung der Kabel des Schärfwagens
  • Magnetplatte mit elektropermanentem System von 150 mm. Breit, einstellbar von 0º bis 90º
  • Vibrationsdämpfende Stützen zum Nivellieren und Befestigen der Maschine am Boden
  • Schleifscheibenhalter für Schleifscheiben mit 200 mm Durchmesser.

ELITE-CU. SPEZIFIKATIONEN

TECHNISCHE DATENCU
Leistung des Schleifscheibenmotors5,5 PS 50 Hz (7,5 PS 60 Hz) - Optional: 7,5 PS 50 Hz (9 PS 60 Hz)
Schleifscheibendurchmesser200mm.
WagengeschwindigkeitVon 1 bis 20 m/min.
max. Abstand zwischen Schleifscheibe und Futter140mm.
Magnetspannplatte breit150mm.
Kühlmittelbehälter220 Liter mit mechanischer Trennung
max. angeschlossene Leistung8 kW (10 kW für 7,5-PS-Version)
Breite der Magnetspannplatte150mm.
Drehbewegung der Magnetspannplattevon 0º bis 90º
Schleifscheibenhalter für Schleifscheibenø 200 mm.
VERFÜGBARE VERSIONEN
ModellMagnetplattenmessungenMaßeGewicht
CU 10001000mm.2200 x 800 x 1500 mm.690 kg.
CU 15001500 mm.2700 x 800 x 1500 mm.890 kg.
CU 20002030 mm.3200 x 800 x 1500 mm.1290 kg.
CU 30003060 mm.4200 x 800 x 1500 mm.1890 kg.
CU 40004090 mm.5200 x 800 x 1500 mm.2290 kg.

TECHNISCHE ANFORDERUNGEN

  • Anschlussspannung: 400V 3Ph 50Hz - 480V 3Ph 60Hz - 220V 3Ph 60Hz
  • Erforderliche Anschlussleistung: 8 kW (10 kW für die 7,5-PS-Version)

EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

  • 7,5 PS Schleifscheibenmotor (9 PS in der 60-Hz-Version.)
  • Einstellbare Drehzahl des Schleifscheibenmotors
  • Kunstharz-Schleifscheibe Art.-Nr. 3551-A zum Schärfen von Stahlklingen.
  • CBN-Schleifscheibe Art.-Nr. 3140-A zum Schärfen von HSS-Klingen.
  • Diamant-Schleifscheibe Art.-Nr. 3040-A zum Schärfen von Hartmetallklingen.
  • SintoCut PRO MIX 20L Kühlmittel.
  • CU-REF-Kühlgeräte.
  • Magnetscheibenwäscher zur automatischen Entfernung magnetischer Partikel aus dem Kühlmittel.
  • Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem [ELITE FILTRAmaq UNO] (https://www.elite.es/products/filtration/filtramaq-uno) empfohlen. Filtration bis 2 µm.

ELITE FILTRAmaq UNOFILTRAmaq%20UNO%20para%20CU%20PRO

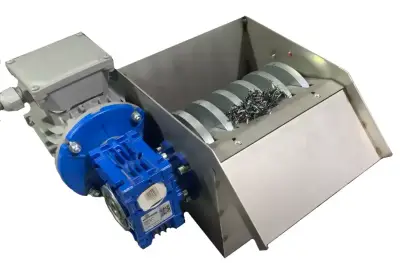

MagnetscheibenwäscherDepurador%20magnetico%20a%20discos

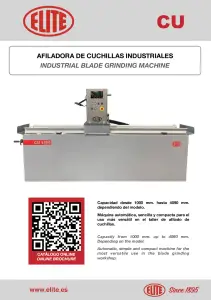

BROSCHÜRE HERUNTERLADEN

CU-ES_EN Web.pdf


BENUTZERHANDBUCH ANZEIGEN


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELLSCHLEIFLÄNGEARTEN VON MESSERSCHLEIFSCHEIBEFUTTERDREHUNG
CU PRO1000, 1500, 2030, 3060, 4090, 5120, 6150 mm.Alle Arten von Messern. Auch für die Fertigungø250 (Optional bis ø350 mm.)0º - 90º
CU1000, 1500, 2030, 3060, 4090 mm.Alle Arten von Messernø200 mm.0º - 90º
CU mini 12001230mm.Hobel, Recyclingø150mm.0º - 90º
CU mini 650650mm.Hobelø125 mm.0º - 45º
