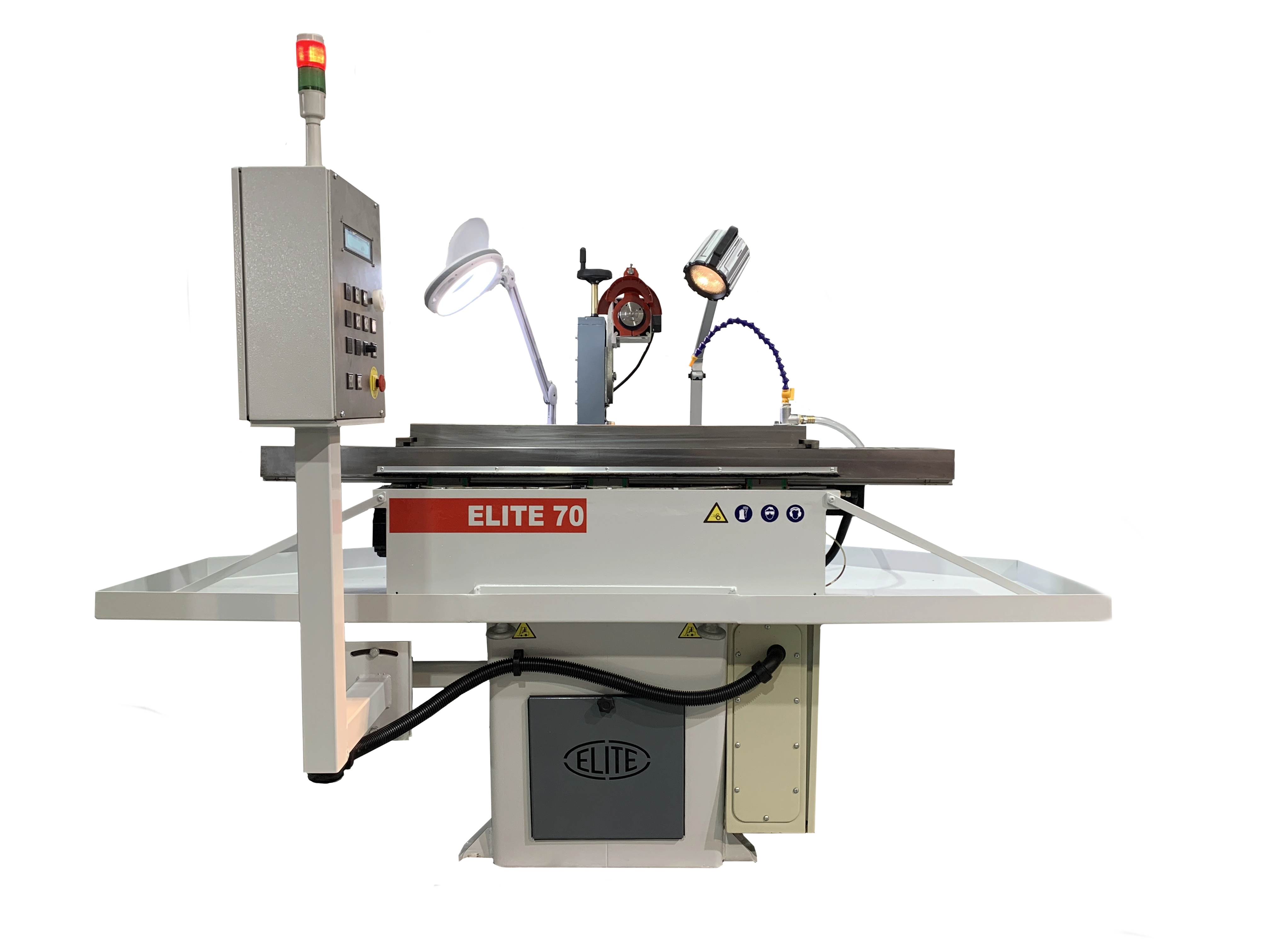

ELITE 70

Robuste Universal-Schärfmaschine, ideal für Holzbearbeitungs- oder Metallschneidewerkzeuge wie Fräser, Reibahlen, Profilmesser, Kreiselköpfe und andere

UNIVERSELLE WERKZEUG- UND FRÄSERSCHLEIFMASCHINE

ZUM SCHÄRFEN VON ALLO-WERKZEUGEN, VON WERKZEUGEN, DIE IN DER TISCHLEREI BIS ZU DEN IN DER MECHANIK VERWENDET WERDEN. SEINE GROSSE AUSWAHL AN ZUBEHÖR ERMÖGLICHT ES UNS, IHN AN JEDEN AUFTRAG ANZUPASSEN.

ELITE%2070

HIGHLIGHTS

  • Schleifen mit Schleifscheiben unterschiedlichen Durchmessers mit Drehzahlvariation von 3.000 bis 9.000 U/min und Schleifscheibenmotor mit 2 PS
  • Arbeitstisch mit doppelter "T"-Klemmung für zusätzliche Steifigkeit in der Fixierung, die eine Belastung von bis zu 200 kg ermöglicht und eine Mikrometergenauigkeit für das anspruchsvollste Schärfen oder Schleifen Ihrer Schneidwerkzeuge erreicht
  • 360º neigbarer Tisch. Durch Lösen der zentralen Schraube und der beiden seitlichen Laschen lässt sich der Tisch um 360º drehen
  • Sehr einfach zu bedienende und zugängliche Steuerung
  • Sehr robuste Mechanik für ein langes Maschinenleben.

ELITE 70. DAS KONZEPT

Die ELITE 70 ist unsere hochpräzise und robuste universelle Werkzeug- und Fräserschärfmaschine, die für die härtesten Arbeiten entwickelt wurde, da sie es ermöglicht, den Arbeitstisch mit bis zu 200 kg zu belasten und eine Genauigkeit von Mikrometern für das anspruchsvollste Schärfen oder Schleifen Ihrer Schneiden zu erreichen Werkzeug.

Die Y-Achse (Tiefe) wird durch Kugelumlaufspindeln und Kugelumlaufführungen bewegt, um eine möglichst gleichmäßige und präzise Bewegung zu erzielen. Daher können wir Auflösungen von bis zu 0,005 mm garantieren.

Die X- (Tisch-) und Z-Achse gleitet ebenfalls auf Kugelumlaufführungen, in der manuellen Version wird sie von einem Zahnriemen bewegt, um eine möglichst gleichmäßige und vibrationsfreie Bewegung zu erreichen.

Auch diese X-Achse wird in der automatisierten Ausführung über einen Kugelumlauf angetrieben.

Trotz seiner großen Robustheit und Präzision ist seine allgemeine Bedienung sehr einfach und komfortabel, da alle Bewegungen von der Vorderseite der Maschine aus ausgeführt werden, wobei der Tisch (X- und Y-Achse) von hinten bewegt werden kann.


ELITE 70. WIE ES FUNKTIONIERT

Version mit 1 CNC-Achse (Z vertikal) und Digitalskala auf X-, Y-, Z-Achse

Kabine

Vollkabine oder Halbkabine als Option erhältlich
ELITE%2070

Schleifscheibenmotor

Direkter Schleifscheibenmotor für volle Leistung (2 PS) mit drehzahlgeregeltem Antrieb von 3000 bis 9000 U/min
(Optional bis 18.000 U/min)
ELITE%2070%20Grinding%20wheel%20motor

Arbeitstisch

Arbeitstisch mit 360º-Drehung, um in allen erforderlichen Positionen arbeiten zu können. Es hat eine Graduierung für eine genaue Einstellung der Position.
Tabla%20giratoria

Schalttafel

Bedienfeld zum Einstellen der Drehrichtung und Geschwindigkeit des Rads in Abhängigkeit vom Durchmesser sowie der verschiedenen optional erhältlichen Programme.
ELITE%2070%20Control%20Panel

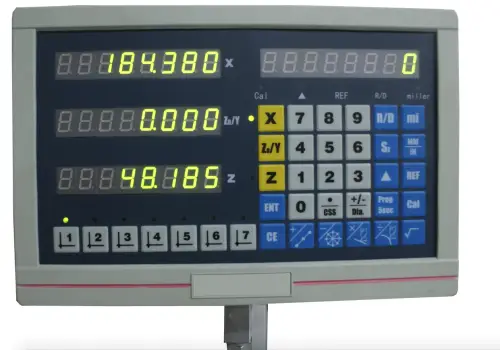

Bedienfeld mit digitaler Waagenpositionsanzeige. Bis zu 3 Achsen: X, Y, Z optional erhältlich.
Visualizador%20de%20cotas


OPTIONALES ZUBEHÖR

CNC-Steuerpult für bis zu 4 interpolierte Achsen. Management einfach und geführt. LCD Bildschirm

Motorisierte vertikale Bewegung. Das Handrad wird von der Vorderseite der Maschine angetrieben

Bildschirm zur Visualisierung der Echtzeitposition mit bis zu 3 Achsen (X, Y, Z)


ELITE 70. SPEZIFIKATIONEN

TECHNISCHE DATENELITE 70
SchleifscheibenmotorVon 3000 bis 9000 U/min und 2 PS (Optional bis 18000 U/min)
SchleifscheibendurchmesserBis ø150 mm.
Abmessungen des Arbeitstisches870 x 160 mm schwenkbar von +90º bis -90º
Nutzweg X-Achse550mm.
Nutzweg Y-Achse200mm.
Nutzweg Z-Achse400mm.
Vertikale Spindelrotation360º
Horizontale Drehung der Spindel180º
Höchstgewicht auf dem Tisch200 Kilogramm.
VERFÜGBARE VERSIONEN
ModellPackmaßGewicht
CNC-Version1700 x 1400 x 1800 mm.1400 kg.
Handbuchversion1500 x 870 x 1400 mm.1200 kg.

BROSCHÜRE HERUNTERLADEN

ELITE 70 - DE.pdf


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELLAutomatisierungMotorleistungTabellengrößemax. WerkzeuggewichtIdeal für
ELITE CNC5 CNC-Achse1,5kWNein50kg.Metallwerkzeuge
ELITE 92 CNCBis zu 4 CNC-Achsen1,5kWNein50 kg.Holzwerkzeuge
ELITE 70Handbuch1,5kWNein200 kg.Metallwerkzeuge
ELITE 92Handbuch1,5kW870 x 160 mm.100 kg.Holzwerkzeuge
ELITE miniHandbuch0,25kW470 x 133 mm.20 kg.Holzwerkzeuge
