GBT 851

Automatische Maschine mit Doppelschleifscheibe zum Schleifen der Zahnflanken von Kreissägen mit Hartmetallzähnen von ø100 bis ø850 mm. Mit 5 CNC-Achsen zur kompletten automatischen Flankenbearbeitung in einem Zyklus

VOLLAUTOMATISCHE MASCHINE ZUM SCHLEIFEN DER FLANKEN VON HARTMETALL-KREISSÄGEBLÄTTERN VON ø100 BIS ø850 MM.

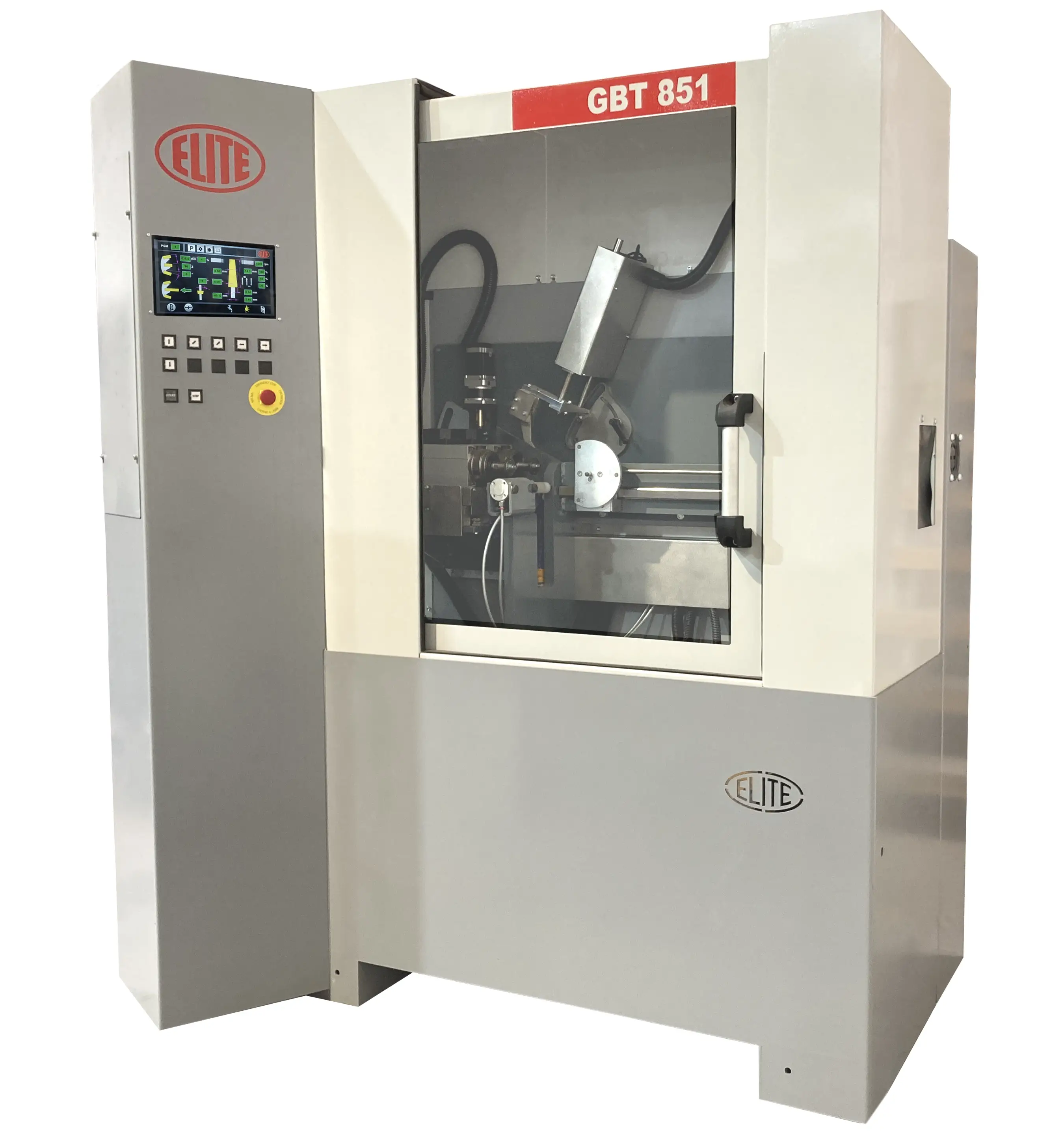

Vollautomatische Schärfmaschine zum Scheifen der Flanken Ihrer Kreissägeblätter ELITE Modell GBT 851

HIGHLIGHTS

  • EINFACHE BEDIENUNG: Bedienfeld mit 10,1-Zoll-LCD-Farbbildschirm und geführten Anweisungen auf dem Bildschirm
  • GERINGER WARTUNGSAUFWAND: Hydraulikfrei für problemlose Wartung
  • 5 CNC-Achsen für automatisches Arbeiten, die über das Bedienfeld programmierbar sind
  • Vollautomatisches Seitenschleifen von Kreissägeblättern mit Hartmetallspitze
  • Sehr kompakte Maschine mit einem breiten Spektrum an Scheibendurchmessern: von 100 bis 850 mm.

ELITE GBT 851. MASCHINENBASIS.

Das ELITE-Modell GBT 851 ist unsere automatische CNC-Doppelseitenschleifmaschine für Kreissägen mit Hartmetallzähnen von ø100 bis ø850 mm Durchmesser. Sie ähnelt der GBT 850, verfügt jedoch über 2 zusätzliche CNC-Achsen, die es der Maschine ermöglichen, bei jeder Anpassung der Zahngeometrie vollautomatisch zu arbeiten, was insgesamt 5 CNC-Achsen ergibt.

Diese Version ist mit einer doppelten Schleifscheibe ausgestattet und ihre CNC-Bedienung mit einem 10,1-Zoll-Farb-LCD-Bildschirm ermöglicht ein präzises und schnelles Schärfen der Zahnflanken zur Herstellung von Hartmetall-Kreissägen oder zur Reparatur frisch geschweißter Zähne beim Zahnaustausch.

Sie ist auf automatischen Betrieb ohne unnötige Zusatzkosten ausgelegt. Kein kompliziertes Extra, das leicht kaputtgehen kann oder teuer zu reparieren ist.

ELITE GBT 851


ELITE GBT 851. WIE ES FUNKTIONIERT

Vollautomatischer Betrieb mit 5 CNC-Achsen:

  • A: Zahnteilung
  • X: Schärfpfad
  • Y1: Linker Tangentialwinkel von Rad Nr. 1
  • Y2: Rechter Tangentialwinkel von Rad Nr. 2
  • Z: Seitenwinkel

Vollständig geschlossene Kabine für geräuschlosen Betrieb mit einem sehr schnellen Türöffnungssystem, das eine schnelle Platzierung des Sägeblatts und der Zugangstür für Wartungsarbeiten gewährleistet.

Sägedurchmesser von 100 bis 850 mm, zum Schleifen der Flanken von Vorritzscheiben oder Handmaschinen sowie Sägewerkssägen.

Zahnteilung über das Bedienfeld programmierbar.

Detail der Mechanik der vollautomatischen Flankenschärfmaschine mit Doppelschleifscheibe ELITE Modell GBT 851

Einfach zu bedienendes Bedienfeld

Bedienfeld mit Farbdisplay des ELITE-Modells GBT 851
Das Farb-Touchscreen-Bedienfeld ermöglicht die Erstellung oder Bearbeitung eines Programms, während die Maschine an einem anderen Programm arbeitet. Zu den programmierbaren Werten gehören:

  • Zahnwinkelprogrammierung: Die Achse der Schleifscheibe bewegt sich automatisch auf den im Programm eingegebenen Wert.
  • Schärfpfad
  • Schärfgebühr
  • Schärfgeschwindigkeit
  • Zahnteilung
  • Zahnvorschubgeschwindigkeit des Nagels
  • Anzahl der Zähne
  • Gebrochene Zähne

Drehzahl der Schleifscheibe variabel von 5.000 bis 9.000 U/min

Unsere Maschinen verfügen standardmäßig über einen Frequenzumrichter, mit dem Sie die Schleifscheibendrehzahl optimal einstellen und den Energieverbrauch senken können.

Sägedurchmesser

Schleifgruppe zur Reparatur oder Herstellung von Kreissägen ELITE Modell GBT 851

Sägedurchmesser ab 100 mm. bis 850mm. zum Schleifen der Flanken von Vorritzscheiben oder Handmaschinen sowie Sägewerkssägen.

Zum Schleifen der Flanken von Ritzscheiben oder tragbaren Maschinen

Ermöglicht das Indexieren jeder Art von Zahnteilung.

Integrierte Kühlgeräte

Kühlsystem für ELITE Kreissägen-Schärfmaschine Modell GBT 851
Ermöglicht Nassschärfen für bessere Schärfqualität und längere Lebensdauer des Schärfsteins.
Es integriert einen 200-Liter-Tank mit abnehmbaren Gittern für eine einfache Reinigung.

Einfacher Zugriff

Die Schleifmaschine ELITE Modell AVB 850 wird serienmäßig mit einem kompletten Gehäuse geliefert
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.

Einfache Wartung

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Einfacher Zugang zum mechanischen Teil der Maschine
Schaltschrank perfekt organisiert und zugänglich
Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.


ELITE GBT 851. AUSRÜSTUNG INKLUSIVE

  • Schleifscheibenhalter für Schärfscheiben (2 Stück)
  • 3 mm Vorschubnagel.
  • Vorrichtung zum Serienschärfen gleicher Durchmesser
  • Beleuchtung des Arbeitsbereichs mittels LED-Lampe
  • Maschine durch Kabine geschlossen.
  • Vorbereitung für den Anschluss an ein einzelnes ELITE-Filtersystem Modell FILTRAmaq oder ein zentrales Filtersystem.

ELITE GBT 851. SPEZIFIKATIONEN

TECHNISCHE DATEN GBT 851
Sägeblattdurchmesser Von ø100 bis ø850 mm. (4" bis 33,5")
Sägeblattlochdurchmesser Ab ø10 mm.
Sägezahnstärke Bis zu 14 mm.
Sägeblattdicke Bis zu 8 mm.
Zahnteilung Von 1 bis 125 mm (4,92"). CNC-gesteuert
Automatisierung Verwendung von 5 CNC-Achsen (A, X, Y1, Y2, Z)
Sägeblatt einspannen Durch pneumatischen Kolben
Schleifscheibenmotor 0,75 kW (je Gerät)
Schleifscheibendrehzahl Einstellbar von 5000 bis 9000 U/min
Schleifscheibendurchmesser ø100 mm.
Schleifscheiben-Lochdurchmesser ø20 mm.
Maschinenabmessungen 1650 x 1200 x 1900 mm.
Maschinengewicht 840 Kilo
SEITENSCHLEIFEN
Schärfpfad Bis zu 40 mm.
Anstellwinkel Von -15º bis +30º
Radialer Schnittwinkel Von -5º bis +6º
Tangentialer Schnittwinkel Von 0º bis 8º
KÜHLGERÄTE
Tankinhalt 220 Liter
Kühlmitteldurchflussrate Bis zu 40 Liter/Minute

TECHNISCHE ANFORDERUNGEN

6 bar Luftanschluss erforderlich.
Anschlussspannung: 230-240V 2Ph, 50/60Hz
Erforderliche Anschlussleistung: 2,8 kW


EMPFOHLENE OPTIONALE ZUBEHÖRTEILE

Sägehalter für Incisoren und für Scheiben sowie Zentrierringe in verschiedenen Größen

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.
Kostengünstiges Filtersystem für Schleifmaschinen mit geringen Wartungskosten, Modell ELITE FILTRAmaq UNO


BROSCHÜRE HERUNTERLADEN

Brochure ELITE GBT 851


AUSKÜNFTE VERLANGEN

Contactar


MASCHINENVERGLEICHE AUF EINEN BLICK

MODELL TOP SCHLEIFEN PLANSCHLEIFEN RÜCKSEITIGES SCHLEIFEN SEITENSCHLEIFEN
AVB 850 Alle Zahnformen Alle Zahnformen Nein Nein
AVB 750 Alle Zahnformen Alle Zahnformen Nein Nein
SVG 850 Alle Zahnformen Flache Zähne Nein Nein
SVG 750 Alle Zahnformen Flache Zähne Nein Nein
MVB 850 Flache Zähne Flache Zähne Ja Nein
MVB 750 Nein Nein Ja Nein
MVB 670 Spanbrecher Nein Nein Nein
MVB 650 Nein Konkave Zahnschärfer Nein Nein
GBT 851 Nein Nein Nein Ja beide Seiten gleichzeitig
GBT 850 Nein Nein Nein Ja beide Seiten gleichzeitig
GBT 750 Nein Nein Nein Ja: Eine Seite nach der anderen
