AUTOMATISCHE ZAHNFLANKENSCHLEIFMASCHINE FÜR SÄGEWERK-BANDSÄGE
HIGHLIGHTS
- EINFACHE BEDIENUNG: Bedienfeld mit geführten Anweisungen auf dem Bildschirm
- GERINGER WARTUNGSAUFWAND: Keine Hydraulik für problemlose Wartung
- AUSGEZEICHNETE PREISQUALITÄT
- Vollständige Automatisierung zu einem vernünftigen Preis: 4 CNC-Achsen für automatisches Arbeiten, programmierbar über das Bedienfeld
- Programmierbare Zahnteilung
- Automatisches Schärfen der Ober- und Vorderseite von Kreissägeblättern mit Hartmetallspitze
- Sehr kompakte Maschine für ein breites Spektrum an Bandsägen von 40 bis 350 mm.
ELITE SSC 350. DAS KONZEPT.
Die SSC 350 ist unsere automatische Zahnflankenschleifmaschine für Sägebandsägen von 40 bis 350 mm Breite.
Der Betrieb erfolgt automatisch über 4 CNC-Achsen zur Komplettbearbeitung aller gängigen Zahngeometrien in einem Zyklus. Kurze Wegwege sorgen für einen schnellen Schleifvorgang.
A: Zahnteilung
X: Schärfpfad
Y1: Linker Tangentialwinkel von Rad Nr. 1
Y2: Rechter Tangentialwinkel von Rad Nr. 2

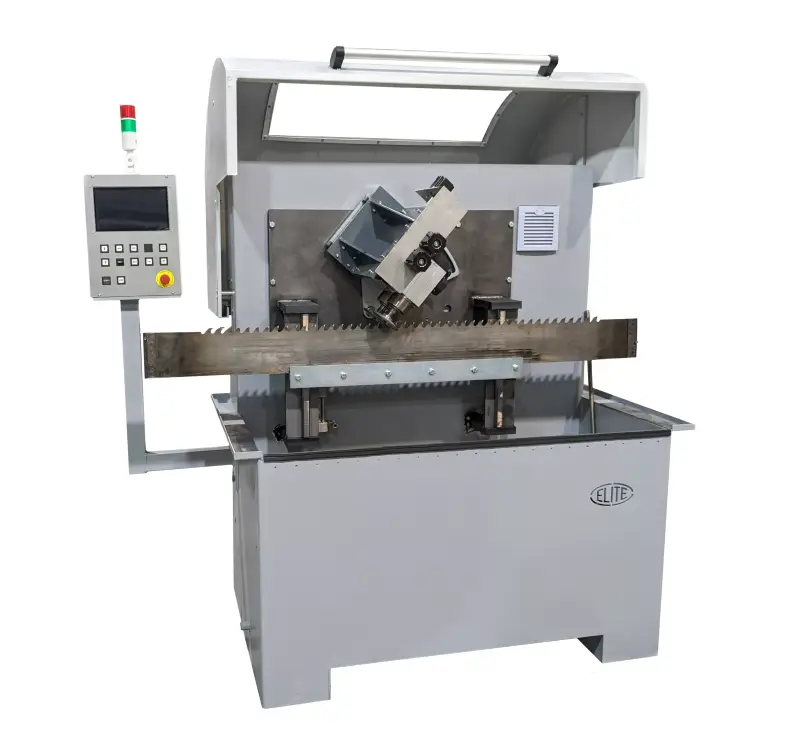

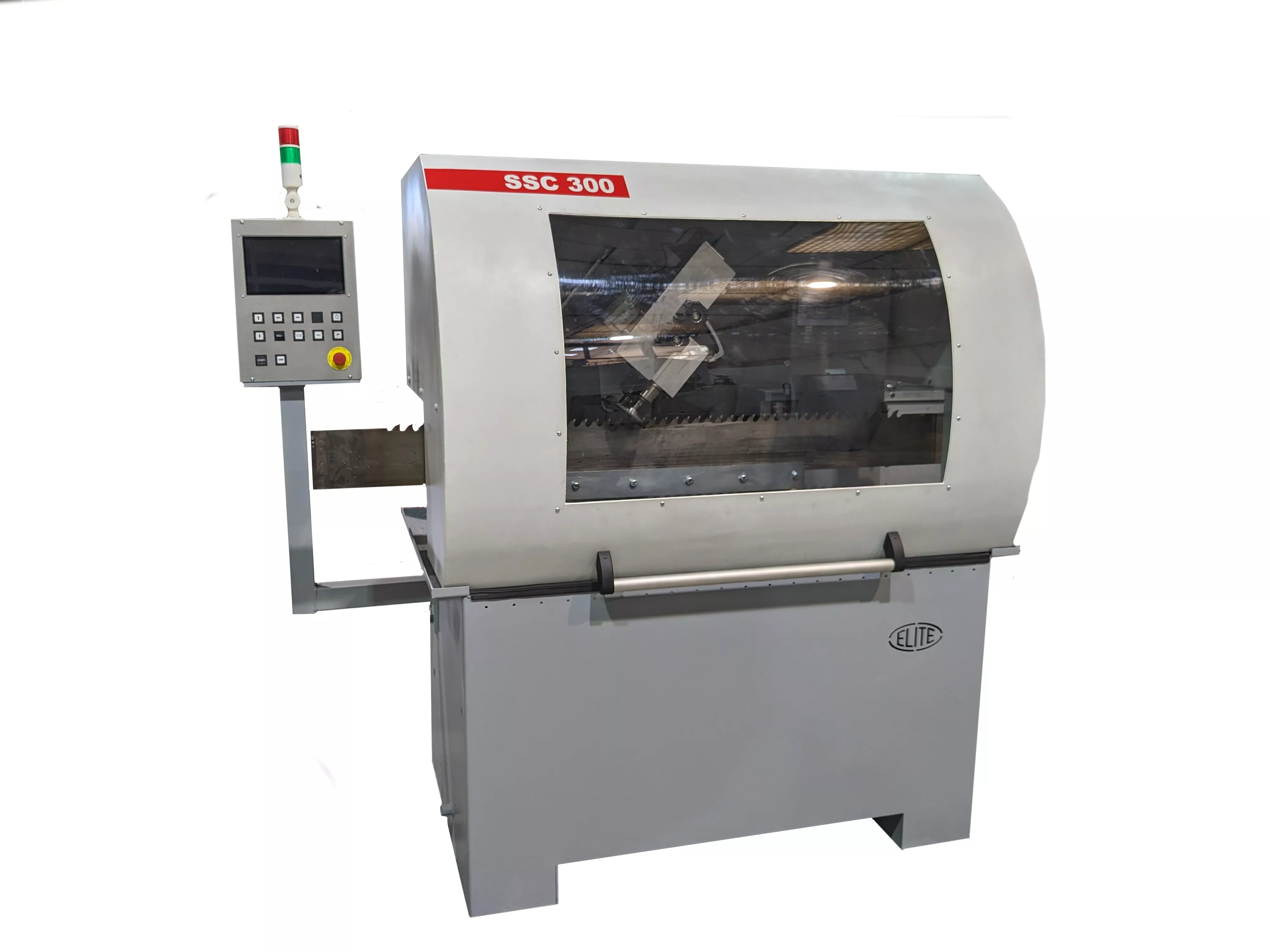

Vollständig geschlossene Kabine für geräuschlosen Betrieb mit einem kreisförmigen Türöffnungssystem, das vollen Zugang zur Maschine für eine schnelle Platzierung der Bandsäge ermöglicht.
Das Spannsystem der Bandsäge über mehrere pneumatische Backen ermöglicht eine völlig steife Befestigung der Bandsäge ohne Vibrationen.
ELITE SSC 350. WIE ES FUNKTIONIERT
Einfach zu bedienendes Bedienfeld
Das Bedienfeld mit einem 10-Zoll-Farb-Touchscreen ermöglicht die Erstellung oder Bearbeitung eines Programms, während die Maschine an einem anderen Programm arbeitet. Zu den programmierbaren Werten gehören: • Zahnwinkelprogrammierung. Die Radachse wird automatisch auf den im Programm eingegebenen Wert positioniert • Zahngeometrie • Schärfpfad • Schärfladung • Schärfgeschwindigkeit • Zahnteilung • Zahnvorschubgeschwindigkeit • Anzahl der Zähne
Variable Drehzahl der Schleifscheibe von 2.500 bis 5.000 U/min
Die Rotationsgeschwindigkeit des Rades ist variabel: von 5.000 bis 9.000 U/min
Es verfügt standardmäßig über einen Frequenzumrichter, sodass Sie die Schleifscheibengeschwindigkeit auf den optimalen Wert einstellen und gleichzeitig den Energieverbrauch senken können.
Einfacher Zugriff
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.
Einfache Wartung
Die Schalttafel befindet sich unten und die mechanische Schalttafel oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Die Schalttafel ist übersichtlich angeordnet, sodass die Wartung bei Bedarf einfach ist.
ELITE SSC 350. AUSRÜSTUNG INKLUSIVE
- Bandsägenhalter.
- Bandsägen-Spannbacken.
- Schleifscheibenhalter für die beiden Schärfscheiben
- Beleuchtung des Arbeitsbereichs mittels LED-Lampe
- Kleiner Nebelabzieher.
- Vorbereitung für den Anschluss an ein maschinelles Filtersystem oder ein zentrales Filtersystem.
ELITE SSC 350. SPEZIFIKATIONEN
| TECHNISCHE DATEN | SSC 350 |
|---|---|
| BANDSÄGENDATEN | |
| Bandsägenbreite | 40 - 350 mm. (1,5" - 13,5") |
| Sägekörperdicke | Bis zu 8mm. (0,31") |
| Zahnteilung | Bis zu 125 mm. (4,92") |
| FLANKENSCHLEIFEN | |
| Schärftour | Bis zu 40mm |
| Anstellwinkel | Von -15º bis + 30º |
| Radialer Schnittwinkel | Von -5º bis + 6º |
| Tangentialer Schnittwinkel | Von 0º bis + 8º |
| SONSTIGE INFORMATIONEN | |
| Gesteuerte Achsen | 4 CNC-Achsen (A, X, Y1, Y2) |
| Manuelle Achsen | B, Z |
| Schleifscheibenmotor | 0,75 x 2 kW (2 Einheiten) |
| Schleifscheibengeschwindigkeit | Einstellbar von 5000 bis 9000 U/min |
| Durchmesser der Schleifscheibe zum Schärfen | ø100 mm. (2 Einheiten) |
| Schleifscheibenlochdurchmesser | ø20mm |
| Säge halten | Verwendung von pneumatischen Spannern |
| Maschinenabmessungen | 1650 x 1200 x 1900 mm. |
| Maschinengewicht | 740 kg. |
| KÜHLGERÄTE | |
| Tankinhalt | 220 Liter. |
| Kühlmitteldurchfluss | Bis zu 40 Liter/Minute. |
TECHNISCHE ANFORDERUNGEN
- 6 bar Luftanschluss erforderlich.
- Anschlussspannung: 220 1Ph 50/60Hz
- Erforderliche Anschlussleistung: 2,5 kW
EMPFOHLENE OPTIONALE ZUBEHÖRTEILE
Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem [ELITE FILTRAmaq UNO] (https://www.elite.es/products/filtration/filtramaq-uno) empfohlen. Filtration bis 2 µm.
KATALOG HERUNTERLADEN
MASCHINENVERGLEICHE AUF EINEN BLICK
| MODELL | TOP SCHLEIFEN | ZAHNSCHWEISSEN | SEITENSCHLEIFEN | EINSTELLER | ANDERE |
|---|---|---|---|---|---|
| SC 10 | 20 bis 300 mm. Bandsägen | - | - | - | - |
| SC PRO | 10 bis 10mm. Bandsägen | - | - | - | - |
| EVG 300 | 50 bis 300 mm. Bandsägen | - | - | - | - |
| SSC 300 | - | - | 50 bis 300 mm. Bandsägen | - | - |
| MMV 300 | - | 50 bis 300 mm. Bandsägen | Nein | - | - |
| SC 2 | 10 bis 70 mm. Bandsägen | Nein | Nein | Optional: TR2 / TR3 montiert auf SC 2 | - |
| SC 3 | 10 bis 60 mm. dreieckige oder gebogene Bandsägen | - | - | Nein | Verschiedene Nocken für andere Zahnformen sind möglich |
| LM PRO | - | - | - | - | Nivellieren + Spannen |
| CH PRO | - | - | - | - | Stauchmaschine |
| TR 5 | - | - | - | 20 bis 120 mm. | - |
| TR 3 | - | - | - | 10 bis 80 mm. | - |
| TR 2 | - | - | - | 10 bis 45 mm. | - |
