AFILADORA DE HERRAMIENTAS UNIVERSALES
NUESTRA AFILADORA UNIVERSAL MÁS POPULAR POR SU INMEJORABLE RENDIMIENTO CALIDAD/PRECIO
DESTACADOS
- Afilado con muelas de diferentes diámetros con variación de velocidad de 3.000 a 9.000 RPM y motor muela de 1,5 HP (Opcional hasta 18.000 RPM).
- Husillo motorizado de accionamiento directo con variador de frecuencia de serie
- El eje X (traslación de la tabla) e Y (profundidad) se desplaza sobre guías de cola de milano. Los ejes Z (verticales) sobre guías con rodamientos de recirculación de bolas.
- Control muy fácil de usar y accesible
- Mecánica muy robusta para una larga vida de la máquina.

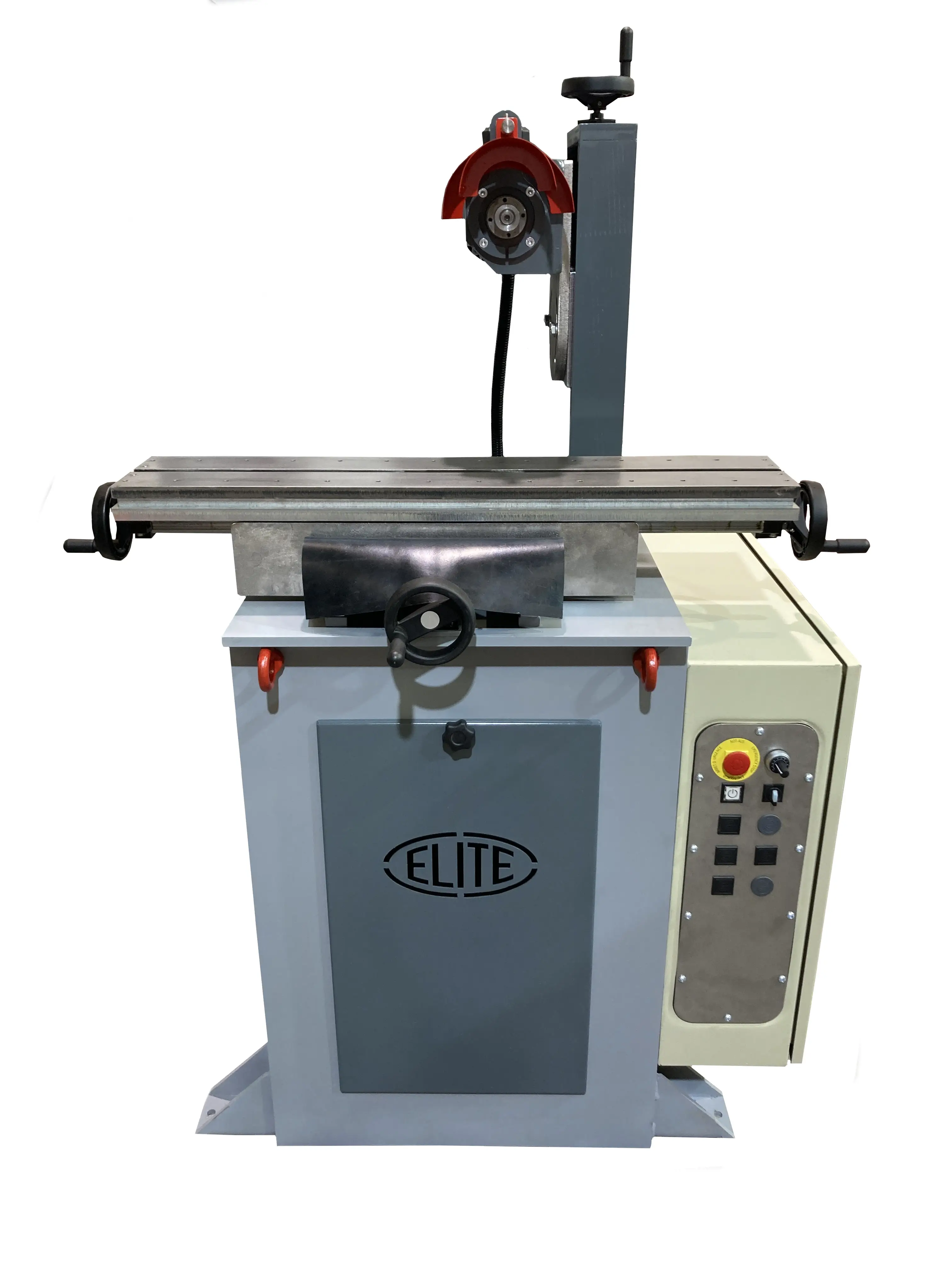

ELITE 92. EL CONCEPTO.
La ELITE 92 es nuestra afiladora de herramientas universal más popular por su excelente relación calidad/precio y porque está diseñada específicamente para el afilado de herramientas en el sector de la madera.
Su mesa de trabajo permite una carga máxima de 100 kg, para el afilado o rectificado más habitual de herramientas de corte.
Los ejes X (transversal) e Y (profundidad) se mueven mediante guías de acero en cola de milano y el movimiento del eje Z (vertical) de la mesa se realiza sobre rodamientos lineales de recirculación de bolas. Los tres ejes son accionados por tornillos trapezoidales.
Su funcionamiento general es muy simple y conveniente.
ELITE 92. CÓMO FUNCIONA
Mesa de trabajo
Mesa de trabajo con capacidad de carga de hasta 100 kg movimiento mediante guías de acero rectificado con cómodos volantes para movimientos frontales y longitudinales.
Motor porta-ruedas
Motor porta-rueda directo con variador de velocidad de 3000 a 9000 rpm.
Opcional hasta 18.000 RPM

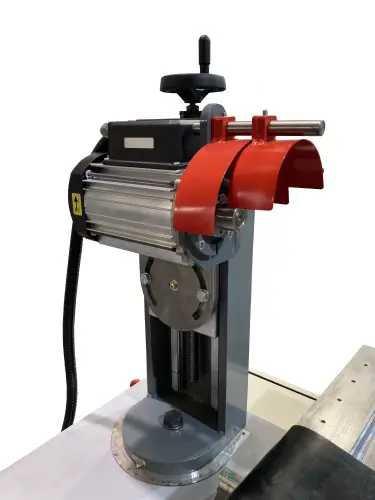

Detalle porta muelas con protección para muelas hasta ø150 mm. El cabezal de la muela se puede girar 360º con respecto a su eje vertical y 90º con respecto al eje horizontal.
ACCESORIOS OPCIONALES
Cabezal divisor: Para la indexación de los diferentes filos de corte. Útil para fresas con o sin mango, trompos para madera. Y otras herramientas con filos de corte regulares que necesitan indexar de forma precisa.
Cabezal motorizado: Para el afilado o rectificado cilíndrico, ya sea del interior como del exterior de la herramienta. Como por ejemplo una cuchilla circular, un plafón de herramienta de extrusión, o rectificados interiores.
Contrapunto: Necesario cuando las herramientas a sujetar (ya sea con el cabezal divisor o con el cabezal motorizado) tienen mucho peso, de esta forma sujetamos la herramienta por sus dos extremos.
Cabezal para el afilado de brocas: Para el afilado de brocas, machos de roscar o avellanadores.
Dispositivo para el afilado de herramientas de torno: Para el afilado de estas herramientas. NOTA: Es necesario disponer del cabezal divisor.
Plato magnético fijo: Para el rectificado de superficies planas.
Mordaza tri-axial: Para el afilado de herramientas no estándar o formas complejas.
Plato de garras: Para la colocación de herramientas con mango en el cabezal divisor o el cabezal motorizado.
ELITE 92. ESPECIFICACIONES
| DATOS TÉCNICOS | ELITE 92 |
|---|---|
| Potencia del motor de la muela abrasiva | De 3000 a 9000 RPM y 1.5 HP (Opcional hasta 18000 RPM) |
| Diámetro de la muela abrasiva | Hasta ø150 mm. |
| Dimensiones de la mesa de trabajo | 730x210mm |
| Recorrido útil del eje X | 480 mm. |
| Recorrido útil del eje Y | 210 mm. |
| Recorrido útil del eje Z | 250 mm. |
| Rotación de husillo vertical | 360º |
| Rotación horizontal del husillo | 90º |
| Peso máximo sobre la mesa | 100 kilos |
| VERSIONES DISPONIBLES | ||
|---|---|---|
| Modelo | Tamaño del embalaje | Peso |
| Versión manual | 1500 x 870 x 1400 mm. | 400 kilos |
DESCARGAR FOLLETO
COMPARATIVA DE MÁQUINAS DE UN VISTAZO
| MODELO | Automatización | Potencia motriz | Tamaño de la mesa | Máx. peso de la herramienta | Ideal para |
|---|---|---|---|---|---|
| ELITE CNC | 5 ejes CNC | 1,5 kilovatios | No | 50 kilos | Herramientas metálicas |
| ELITE 92 CNC | Hasta 4 ejes CNC | 1,5 kilovatios | No | 50 kilos | Herramientas para madera |
| ELITE 70 | Manuales | 1,5 kilovatios | No | 200 kilos | Herramientas metálicas |
| ELITE 92 | Manuales | 1,5 kilovatios | 870 x 160 mm. | 100 kilos | Herramientas para madera |
| ELITE mini | Manuales | 0,25 kilovatios | 470 x 133 mm. | 20 kilos | Herramientas para madera |
