ELITE 92 CNC

Afiladora universal CNC automática de hasta 4 ejes automatizados para las tareas de rectificado de herramientas de corte para el trabajo de la madera como fresas, escariadores, cuchillas perfiladas, cabezales giratorios y otros

AFILADORA DE HERRAMIENTAS UNIVERSALES CON HASTA 4 EJES CNC

CALIDAD/PRECIO INMEJORABLE PARA UNA MÁQUINA CNC AUTOMÁTICA

EXTREMADAMENTE FÁCIL DE OPERAR

DESTACADOS

  • Afilado con muelas de diferentes diámetros con variación de velocidad de 3.000 a 9.000 RPM y motor de muela de 1,5 HP (Opcional hasta 18.000 RPM).
  • Husillo motorizado de accionamiento directo con variador de frecuencia de serie
  • El eje X (traslación de la mesa), Y (profundidad) se mueve sobre guías de cola de milano, Z (vertical) se mueve sobre guías de recirculación de bolas.
  • Sistema de engrase centralizado con accionamiento manual.
  • Control muy fácil de usar y accesible
  • Mecánica muy robusta para una larga vida de la máquina.

CNC ELITE 92. EL CONCEPTO.

La ELITE 92, nuestra afiladora de herramientas universal más popular, ahora automatizada con hasta 4 ejes CNC (X, Y, Z, A) diseñada específicamente para las herramientas de afilado en el negocio de la carpintería.

Su mesa de trabajo permite una carga máxima de 100 kg, para el afilado o rectificado más habitual de herramientas de corte.

Los ejes X (transversal) e Y (profundidad) se mueven mediante guías de acero en cola de milano y el movimiento del eje Z (vertical) de la mesa se realiza sobre rodamientos lineales de recirculación de bolas. Todos los ejes automatizados son accionados por husillos a bolas.

Su funcionamiento general es muy simple y conveniente.

ELITE%2092%20CNC Opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


CNC ELITE 92. CÓMO FUNCIONA

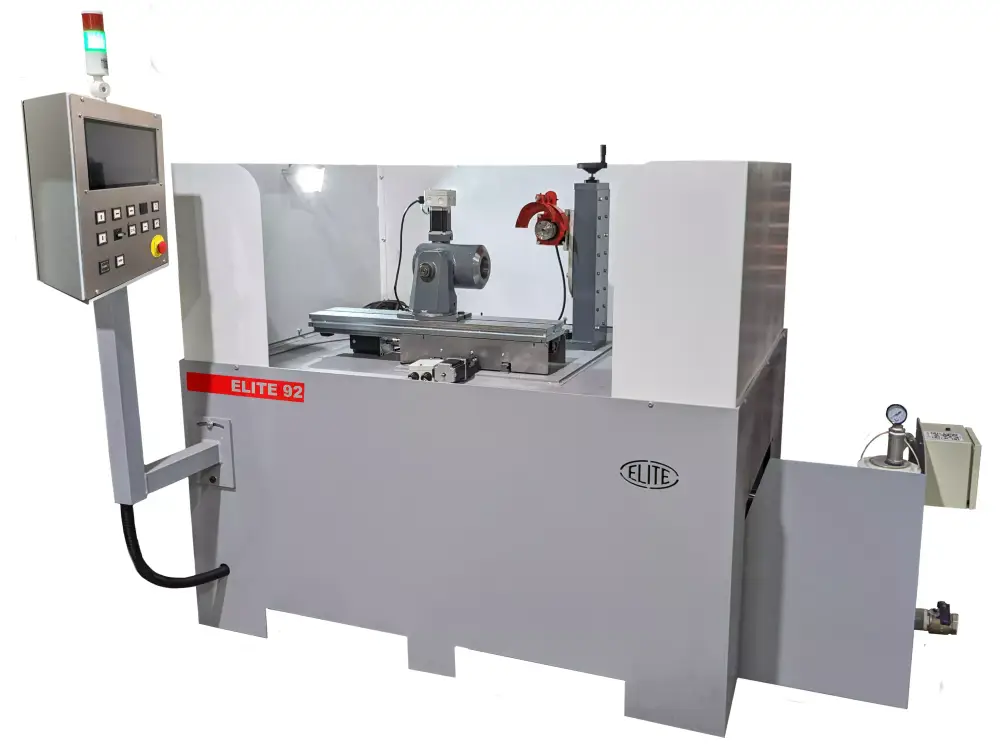

  • Semicabina con panel de control disponible como equipamiento opcional.
    ELITE%2092%20CNC
  • Panel de control fácil de operar
    Panel%20control%2092%20CNC

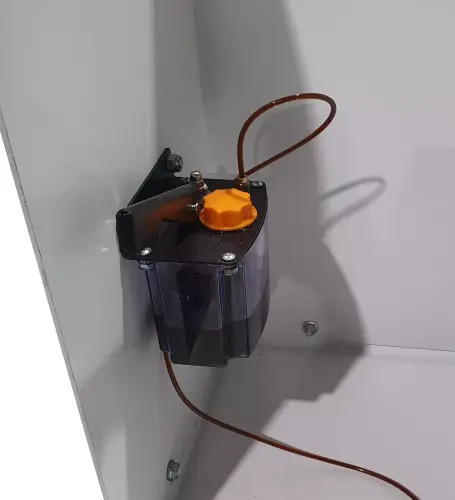

  • Sistema de lubricación centralizado manual
    ELITE%2092%20CNC%20Engrasador
  • El cabezal de la muela se puede girar 360º con respecto a su eje vertical y 90º con respecto al eje horizontal.
    ELITE%2092%20Shade%20Pic
    Motor de accionamiento directo de la muela con variador de velocidad de 3.000 a 9.000 RPM (Opcional hasta 18.000 RPM).

Sistema de filtración


ACCESORIOS OPCIONALES

Panel de control CNC hasta 4 ejes no interpolados (X, Y, Z, A). Manejo fácil y guiado con pantalla LCD

Cabina completa


CNC ELITE 92. ESPECIFICACIONES

DATOS TÉCNICOS ELITE ELITE 92 CNC
Potencia del motor de la muela abrasiva De 3000 a 9000 RPM y 1.5 HP (Opcional hasta 18000 RPM)
Diámetro de la muela abrasiva Hasta ø150 mm.
Dimensiones de la mesa de trabajo 730 x 210 mm.
Recorrido útil del eje X 410 mm.
Recorrido útil del eje Y 170 mm.
Recorrido útil del eje Z 250 mm.
Rotación de husillo vertical 360º
Rotación horizontal del husillo 0º a +90º
Peso máximo sobre la mesa 100 kilos
VERSIONES DISPONIBLES
Modelo Tamaño del embalaje Peso
Media cabina 1600 x 1150 x 1500 mm. 700 kilos
Cabina completa 1600 x 1150 x 2100 mm. 740 kilos

DESCARGAR FOLLETO

ELITE 92CNC-ES_EN.pdf


OPCIONES DE FINANCIACIÓN

Consulte nuestras opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


SOLICITUD DE INFORMACIÓN

Contactar


COMPARATIVA DE MÁQUINAS DE UN VISTAZO

MODELO Automatización Potencia motriz Tamaño de la mesa Máx. peso de la herramienta Ideal para
ELITE 92 CNC Hasta 4 ejes CNC 1,5 kilovatios No 50 kilos Herramientas para madera
ELITE 70 Manuales 1,5 kilovatios No 200 kilos Herramientas para el metal
ELITE 92 Manuales 1,5 kilovatios 870 x 160 mm. 100 kilos Herramientas para madera
ELITE mini Manuales 0,25 kilovatios 470 x 133 mm. 20 kilos Herramientas para madera
