ELITE mini

Afiladora universal de herramientas versátil y sencilla. Ideal para el mantenimiento de herramientas en toda empresa que utilice herramientas de corte

LA AFILADORA UNIVERSAL MÁS PEQUEÑA DE NUESTRA GAMA

UNA ESTRUCTURA SÓLIDA QUE PERMITE UNA GRAN VARIEDAD DE ACCESORIOS PARA LOS MÁS VARIADOS TRABAJOS

SU ÚNICA LIMITACIÓN ES EL PEQUEÑO TAMAÑO DE LA MESA

DESTACADOS

  • Cabezal silencioso sin vibraciones y de gran solidez
  • Afilado con muelas de 125 mm de diámetro
  • Motor de la muela con husillo
  • Los ejes X (longitud), Y (profundidad) y Z (vertical) se mueven sobre guías de cola de milano
  • Mecánica robusta para una larga vida de la máquina.

ELITE mini. EL CONCEPTO.

La ELITE mini es una máquina afiladora de herramientas universal simple, eficaz y de bajo mantenimiento. La afiladora universal más pequeña de nuestra gama y la más vendida.

Permite multitud de trabajos de afilado diferentes según los variados accesorios incluidos con la máquina.

Una estructura sólida y estable garantiza un afilado de alta precisión de las herramientas de corte de madera. Con ella podemos esperar precisión de centésimas de milímetro. ELITE%20mini

Opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


ELITE mini. CÓMO FUNCIONA

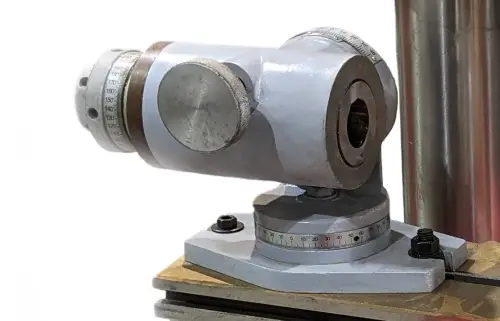

Cabezal de trabajo MT-4
Elite%20mini%20-%20Workhead

Afilador de brocas para brocas con diámetros MT-3, 2, 1 y diámetro hasta 20 mm.


FUNCIONES DE LA ELITE mini

  1. Afilado de fresas cilíndricas
  2. Afilado de fresas monoangulares
  3. Afilado de fresas de ranurado en T
  4. Afilado de fresas de tres cortes
  5. Afilado de fresas frontales
  6. Afilado de cuchillas circulares
  7. Afilado de herramientas de tallado
  8. Afilado de machos de roscar
  9. Afilado de la punta de brocas helicoidales
  10. Afilado de herramientas para tornos
  11. Afilado de escariadores
  12. Afilado de fresas madre para engranajes
  13. Afilado de piñón cortador
  14. Afilado de buriles
  15. Rectificado plano

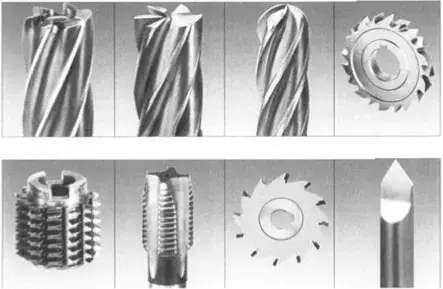

Afilado de herramientas de corte

Afilado%20herramientas%20de%20corte

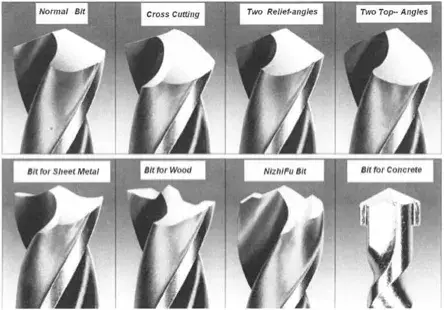

Formas de brocas

Formas%20de%20brocas

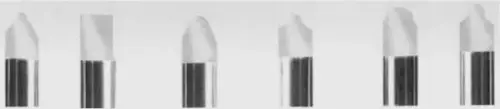

Ejemplos de aplicación

Ejemplos%20de%20aplicacio%CC%81n


ACCESORIOS OPCIONALES

  • Cabezal de trabajo MT-4
  • Juego de contrapuntos ajustables derecho e izquierdo
  • Cabezal motorizado para trabajos de afilado cilíndrico
  • Soporte de dientes con trinquete articulado para taladros helicoidales o hojas de sierra
  • Portaherramientas de torno y portacuchillas (MT-4)
  • Equipo de refrigeración, incluye: depósito, bomba, mangueras y bandeja colectora de agua
  • Portabrocas autocentrante MT-4 hasta 30 mm de diámetro
  • Tocador de diamantes
  • Portapinzas MT-4 con juego de 6 pinzas de 6 a 20 mm de diámetro

AFILADO DE UNA CUCHILLA CIRCULAR


ELITE mini. ESPECIFICACIONES

DATOS TÉCNICOS ELITE mini
Potencia del motor de la muela abrasiva 0,33 CV
Velocidad de rotación de la muela abrasiva 2900 RPM
Diámetro de la muela abrasiva Hasta ø125 mm.
Dimensiones de la mesa de trabajo 470 x 133 mm
Desplazamiento longitudinal de la mesa de trabajo 320 mm.
Desplazamiento transversal de la mesa de trabajo 140 mm.
Recorrido vertical 190 mm.
Husillo de muela de rotación vertical De +40º a -40º
Husillo de muela abrasiva de rotación horizontal De +50º a -50º
Rotación horizontal del husillo 180º
VERSIONES DISPONIBLES
Modelo Tamaño del embalaje Peso bruto
ELITE mini 1100 x 750 x 950 mm. 265 kilos

DESCARGAR FOLLETO

ELITE mini-ES_EN.pdf


VER MANUAL DE INSTRUCCIONES


OPCIONES DE FINANCIACIÓN

Consulte nuestras opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


SOLICITUD DE INFORMACIÓN

Contactar


COMPARATIVA DE MÁQUINAS DE UN VISTAZO

MODELO Automatización Potencia motriz Tamaño de la mesa Máx. peso de la herramienta Ideal para
ELITE 92 CNC Hasta 4 ejes CNC 1,5 kilovatios No 50 kilos Herramientas para madera
ELITE 70 Manuales 1,5 kilovatios No 200 kilos Herramientas para el metal
ELITE 92 Manuales 1,5 kilovatios 870 x 160 mm. 100 kilos Herramientas para madera
ELITE mini Manuales 0,25 kilovatios 470 x 133 mm. 20 kilos Herramientas para madera
