ELITE 92 CNC

Affilatrice universale CNC automatica fino a 4 assi automatizzati per le operazioni di rettifica di utensili da taglio per la lavorazione del legno come frese, alesatori, lame profilate, teste rotanti e altro

AFFILATRICE UNIVERSALE PER UTENSILI FINO A 4 ASSI CNC

QUALITÀ/PREZZO IMBATTIBILE PER UNA MACCHINA CNC AUTOMATICA

ESTREMAMENTE FACILE DA USARE

PUNTI SALIENTI

  • Rettifica con mole di diverso diametro con variazione di velocità da 3.000 a 9.000 RPM e motore mola da 1,5 HP (Optional fino a 18.000 RPM).
  • Elettromandrino a trasmissione diretta con variatore di frequenza di serie
  • L'asse X (traslazione tavola), Y (profondità) si muove su guide a coda di rondine, Z (verticale) su guide a ricircolo di sfere.
  • Sistema di lubrificazione centralizzato con funzionamento manuale.
  • Molto facile da usare e controllo accessibile
  • Meccanica molto robusta per una lunga durata della macchina.

ELITE92 CNC. IL CONCETTO.

La ELITE 92, la nostra affilatrice universale per utensili più popolare, ora automatizzata con un massimo di 4 assi CNC (X, Y, Z, A) progettata specificamente per gli utensili di affilatura nel settore della lavorazione del legno.

Il suo piano di lavoro consente un carico massimo di 100 kg, per le più comuni affilature o affilature di utensili da taglio.

Gli assi X (traslazione) e Y (profondità) sono mossi da guide in acciaio a coda di rondine e il movimento dell'asse Z (verticale) della tavola scorre su cuscinetti lineari a ricircolo di sfere. Tutti gli assi automatizzati sono azionati da viti a ricircolo di sfere.

Il suo funzionamento generale è molto semplice e conveniente.

ELITE%2092%20CNC


ELITE92 CNC. COME FUNZIONA

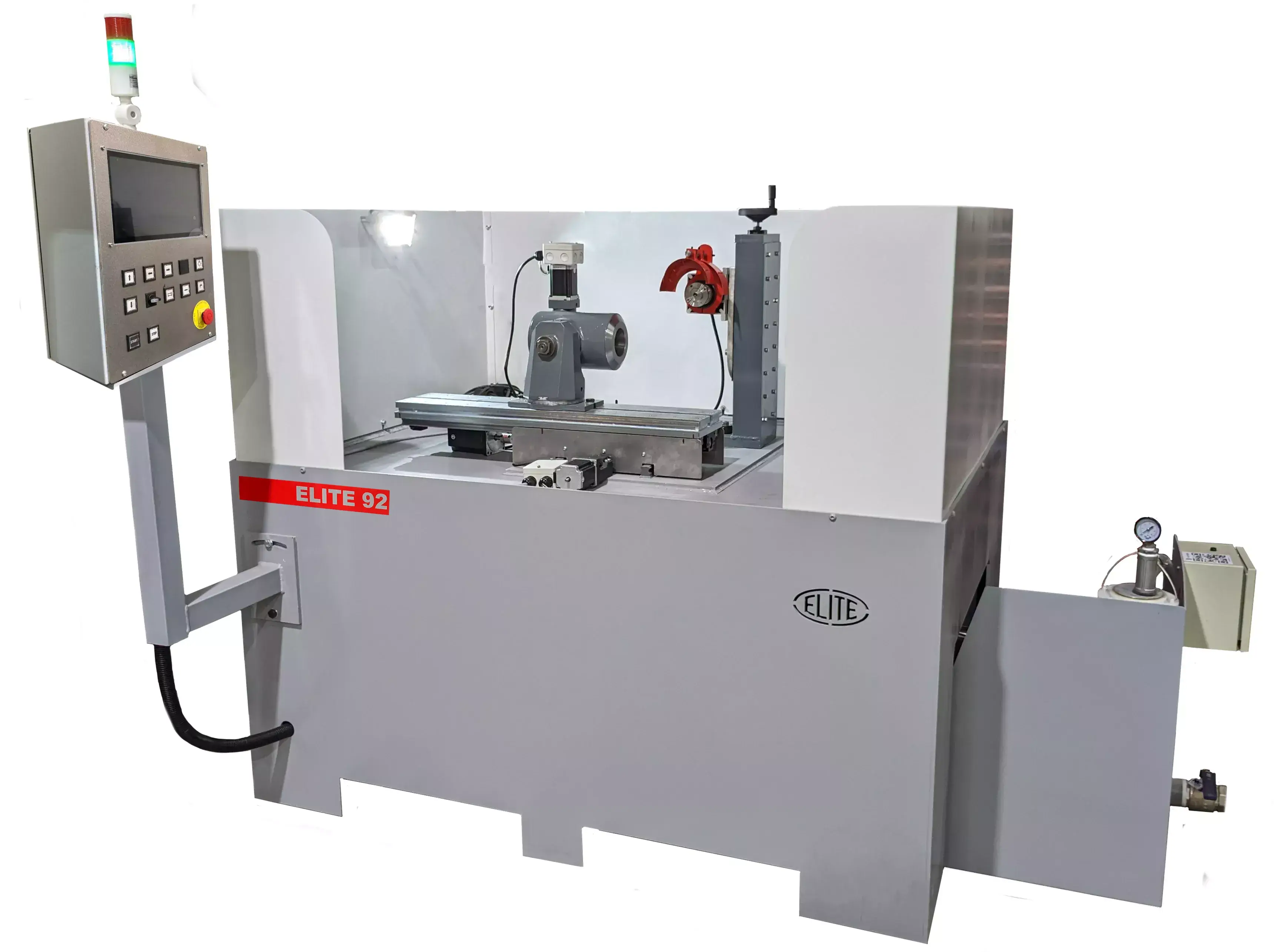

  • Mezza cabina con pannello di controllo disponibile come equipaggiamento opzionale.
    ELITE%2092%20CNC

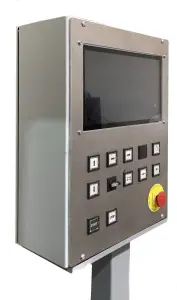

  • Pannello di controllo facile da usare
    Panel%20control%2092%20CNC

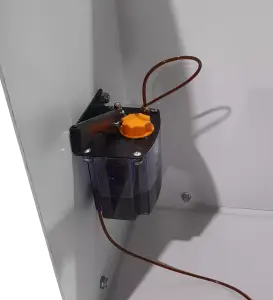

  • Sistema di lubrificazione centralizzata manuale
    ELITE%2092%20CNC%20Engrasador

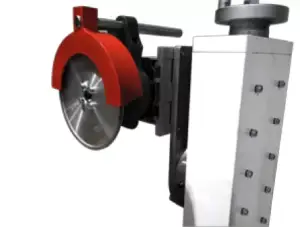

  • La testa della mola può essere ruotata di 360º rispetto al suo asse verticale e di 90º rispetto all'asse orizzontale.
    ELITE%2092%20Shade%20Pic
    Motore ad azionamento diretto della mola con variatore di velocità da 3.000 a 9.000 RPM (Opzionale fino a 18.000 RPM).

Sistema di filtraggio


ACCESSORI OPZIONALI

Pannello di controllo CNC fino a 4 assi non interpolati (X, Y, Z, A). Gestione semplice e guidata con schermo LCD

Tavolo ruotabile di 360º sul piano orizzontale

Mezzo recinto

Recinzione completa


ELITE92 CNC. SPECIFICHE

DATI TECNICI ELITE 92 CNC
Potenza motore mola Da 3000 a 9000 RPM e 1,5 HP (Optional fino a 18000 RPM)
Diametro mola Fino a ø150 mm.
Dimensioni piano di lavoro 730 x 210 mm.
Corsa utile asse X 410 mm.
Corsa utile asse Y 170 mm.
Corsa utile asse Z 250 mm.
Rotazione mandrino verticale 360º
Rotazione orizzontale mandrino da 0º a +90º
Peso massimo sul tavolo 100 kg.
VERSIONI DISPONIBILI
Modello Dimensioni imballo Peso
Senza custodia 1500 x 870 x 1400 mm. 650Kg.
Mezzo recinto 1600 x 1150 x 1500 mm. 700Kg.
Recinzione completa 1600 x 1150 x 2100 mm. 740Kg.

SCARICA IL FOGLIO

ELITE 92CNC-ES_EN.pdf


VISUALIZZA MANUALE UTENTE


RICHIEDI INFORMAZIONI

Contactar


MACCHINE A CONFRONTO IN BREVE

MODELLO Automazione Potenza motore Dimensioni tavolo Massimo. peso utensile Ideale per
ELITE 92 CNC Fino a 4 assi CNC 1,5kW No 50 kg. Utensili per la lavorazione dei legno
ELITE 70 Manuale 1,5kW No 200 kg. Utensili per la lavorazione dei metalli
ELITE 92 Manuale 1,5kW 870 x 160 mm. 100 kg. Utensili per la lavorazione dei legno
ELITE mini Manuale 0,25kW 470×133 mm. 20 kg. Utensili per la lavorazione dei legno
