MACHINE D'AFFÛTAGE D'OUTILS UNIVERSELLE AVEC JUSQU'À 4 AXES CNC
QUALITÉ/PRIX IMBATTABLE POUR UNE MACHINE CNC AUTOMATIQUE
EXTRÊMEMENT FACILE À UTILISER
POINTS FORTS
- Meulage avec des meules de différents diamètres avec variation de vitesse de 3 000 à 9 000 tr/min et moteur de meule de 1,5 HP (en option jusqu'à 18 000 tr/min).
- Electrobroche à entraînement direct avec variateur de fréquence en standard
- Les axes X (translation de la table), Y (profondeur) se déplacent sur des guides à queue d'aronde, Z (vertical) se déplacent sur des guides à recirculation de billes.
- Système de lubrification centralisé à fonctionnement manuel.
- Contrôle très facile à utiliser et accessible
- Mécanique très robuste pour une longue durée de vie de la machine.

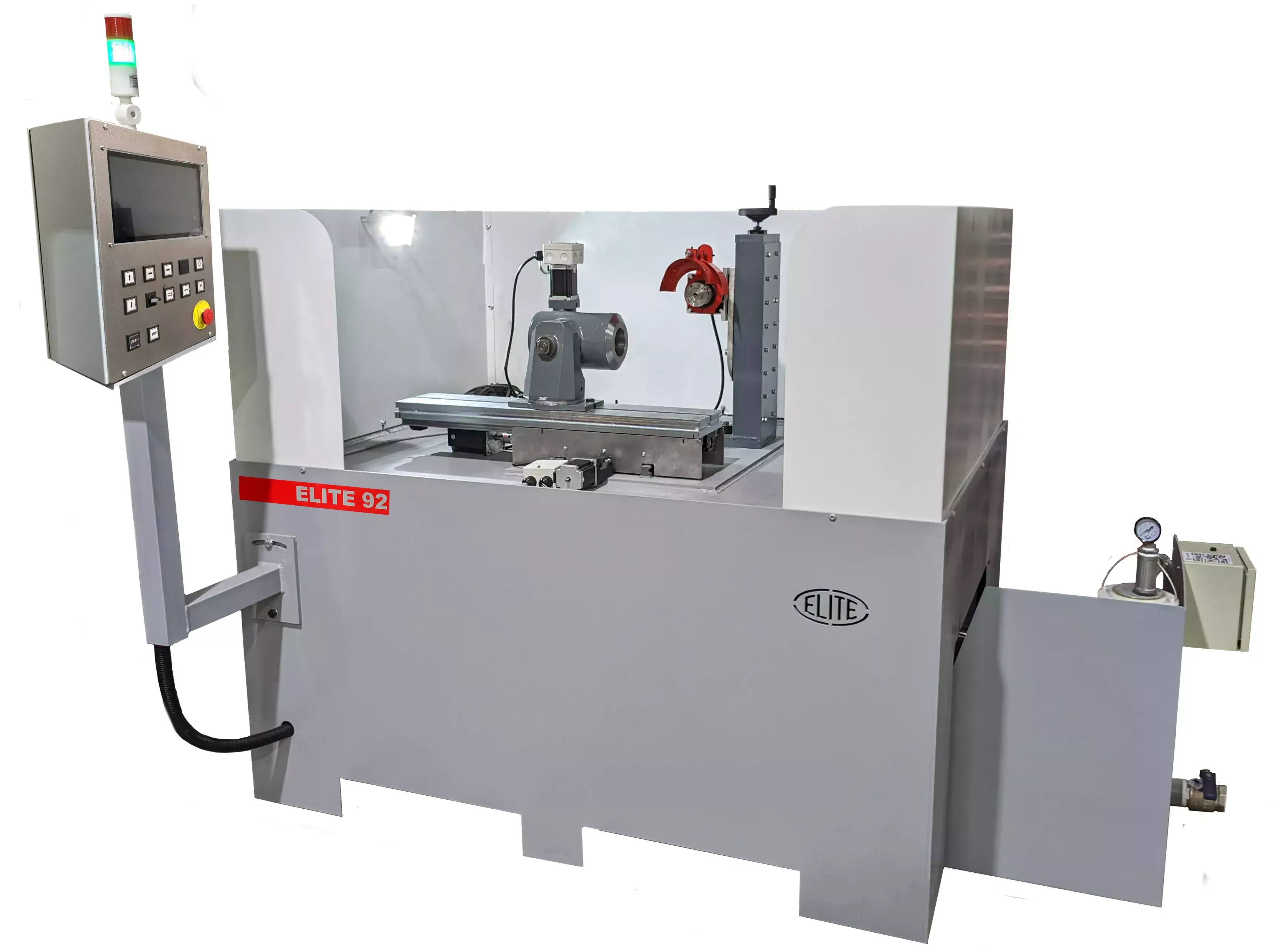

ELITE 92 CNC. LE CONCEPT.
L'ELITE 92, notre affûteuse d'outils universelle la plus populaire, est désormais automatisée avec jusqu'à 4 axes CNC (X, Y, Z, A) spécialement conçus pour les outils d'affûtage dans le secteur du travail du bois.
Sa table de travail permet une charge maximale de 100 kg, pour les affûtages ou meulages d'outils coupants les plus courants.
Les axes X (transversal) et Y (profondeur) sont déplacés par des guides en acier à queue d'aronde et le mouvement de l'axe Z (vertical) de la table s'effectue sur des roulements à billes linéaires à recirculation. Tous les axes automatisés sont actionnés par des vis à billes.
Son fonctionnement général est très simple et pratique.
ELITE 92 CNC. COMMENT ÇA FONCTIONNE
- Demi-cabine avec panneau de commande disponible en option.
- Panneau de commande facile à utiliser

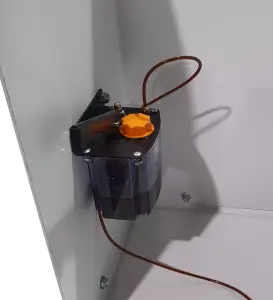

- Système de lubrification centralisé manuel

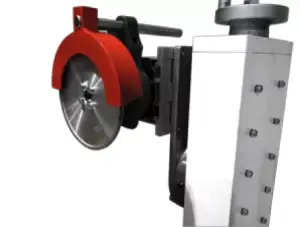

- La tête de meule peut être tournée de 360º par rapport à son axe vertical et de 90º par rapport à l'axe horizontal.
Moteur à entraînement direct de la meule avec entraînement à vitesse variable de 3 000 à 9 000 tr/min (en option jusqu'à 18 000 tr/min).
Vidéos
Configuration du cycle de meulage
Cycle de meulage
Arrêt automatique du cycle d'affûtage évitant les collisions avec l'outil
Référencement d'axe et déplacement manuel
Régulation de la vitesse des mouvements manuels
Régulation de la vitesse des mouvements automatiques
ACCESSOIRES OPTIONNELS
Panneau de commande CNC jusqu'à 4 axes non interpolés (X, Y, Z, A). Gestion facile et guidée avec écran LCD
Table rotative à 360º dans le plan horizontal
Demi enceinte
Enceinte complète
ELITE 92 CNC. CARACTÉRISTIQUES
| DONNÉES TECHNIQUES | CNC ÉLITE 92 |
|---|---|
| Puissance du moteur de la meule | De 3 000 à 9 000 tr/min et 1,5 HP (en option jusqu'à 18 000 tr/min) |
| Diamètre de la meule | Jusqu'à ø150 mm. |
| Dimensions table de travail | 730 x 210 mm. |
| Course utile axe X | 450 millimètres. |
| Course utile axe Y | 170 millimètres. |
| Course utile axe Z | 250 millimètres. |
| Rotation verticale de la broche | 360º |
| Rotation horizontale de la broche | 0º à +90º |
| Poids maximum sur la table | 100 kilogrammes. |
| VERSIONS DISPONIBLES | ||
|---|---|---|
| Modèle | Taille de l'emballage | Poids |
| Sans enceinte | 1500 x 870 x 1400 mm. | 450 Kg. |
| Demi enceinte | 1600 x 1150 x 1500 mm. | 640 kg. |
| Enceinte complète | 1600 x 1150 x 2100 mm. | 700 Kg. |
TÉLÉCHARGER LA BROCHURE
COMPARAISON DES MACHINES EN UN COUP D'ŒIL
| MODÈLE | Automatisation | Puissance moteur | Taille du tableau | Max. poids de l'outil | Idéal pour |
|---|---|---|---|---|---|
| ELITE CNC | 5 axes CNC | 1,5kW | Non | 50 Kg. | Outils métalliques |
| ELITE 92 CNC | Jusqu'à 4 axes CNC | 1,5kW | Non | 50 Kg. | Outils en bois |
| ELITE 70 | Manuel | 1,5kW | Non | 200 Kg. | Outils métalliques |
| ELITE 92 | Manuel | 1,5kW | 870 x 160 mm. | 100 Kg. | Outils en bois |
| ELITE mini | Manuel | 0,25kW | 470 x 133 mm. | 20 kg. | Outils en bois |
