AVB 750

Afiladora de sierras circulares con puntas de carburo, automática y económica. Mecanizado completo de dorso + cara en una única preparación para todas las geografías de dientes comunes en hojas de sierra de ø100 a ø850 mm.

MÁQUINA AFILADORA CON DOBLE MUELA PARA SIERRAS CIRCULARES CON DIENTE DE METAL DURO EN FORMATO ECONÓMICO DE MEDIA CABINA.

Afiladora de sierras circulares con punta de carburo ELITE modelo AVB 750

DESTACADOS

  • Todas las características del modelo AVB 850 pero en formato más económico de media cabina
  • La afiladora más rápida de nuestra gama: obtenga la sierra completamente afilada en una sola preparación
  • FÁCIL DE USAR: panel de control con pantalla a color de 10" con instrucciones guiadas
  • BAJO MANTENIMIENTO: sin hidráulica para un mantenimiento sin problemas
  • 5 ejes CNC para trabajo automático
  • Máquina muy compacta con una amplia gama de diámetros de disco: de ø100 a 850 mm.

ELITE AVB 750. BASE DE LA MÁQUINA.

El modelo ELITE AVB 750 es nuestra afiladora para la parte del dorso y la cara de todas las geometrías de dientes comunes en hojas de sierra circular con punta de carburo para diámetros de hojas circulares de ø100 a 850 mm. Presenta todas las características del modelo AVB 850 pero con formato de media cabina que la hace más económica y fácil de manejar.

Tiempo total de afilado de la sierra cara + dorso: 12 minutos 33 segundos

El sistema de doble muela permite el afilado completo de cara y el dorso en una sola preparación: cuando la máquina termina de afilar la cara se ajusta para afilar el dorso de forma automática, o bien cuando termina de afilar el dorso se ajusta automáticamente para afilar la cara. ¡Saque la sierra ya terminada de la máquina!

Afilado de la cara + dorso del diente en una sola preparación: ELITE modelo AVB

Afilado externo en una sola pasada para tipos de dientes:

  • Plano, inclinados, alternos, alternos con bisel, en punta, trapecio, trapecio-plano, punta-plano, alterno-plano, trapecio-trapecio.

Con 5 ejes CNC para un mecanizado completo de todas las geometrías de dientes comunes en un ciclo, los recorridos especialmente cortos garantizan una operación de afilado rápida.

Su media cabina facilita un acceso muy rápido a la colocación de la hoja de sierra y al mantenimiento.

Opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses
Calculadora de financiación


PROGRAMACIÓN DEL AFILADO DEL DORSO DEL DIENTE

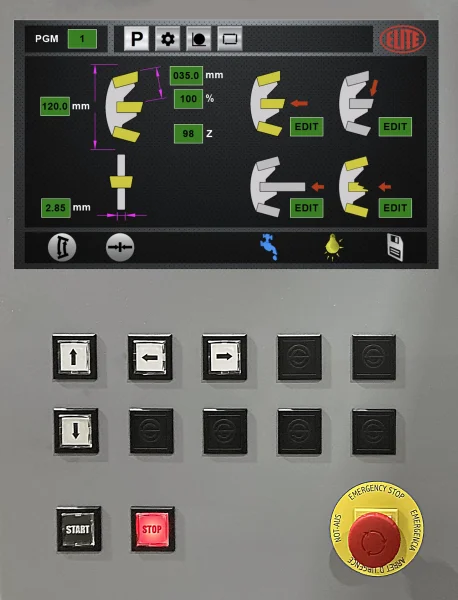

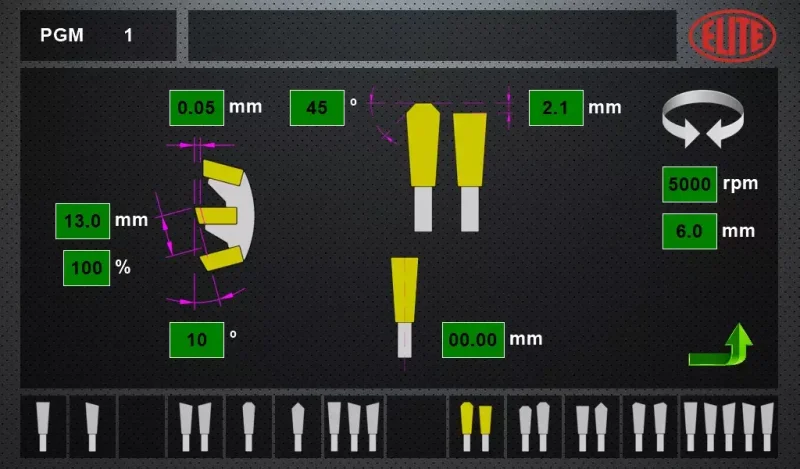

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVB 750
La pantalla táctil permite una programación sencilla y rápida.

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVB 750
La forma del diente se puede seleccionar en la parte inferior de la pantalla. Los datos necesarios para el afilado del diente aparecen en la parte central de la pantalla cuando se selecciona el tipo de diente.

Es posible escoger el orden de afilado: primero afilar el dorso del diente y luego la cara; o bien en el orden inverso: primero la cara y luego el dorso.
La máquina realizará el afilado completo de los dientes de la sierra (dorso + cara) de forma automática para obtener así la sierra completamente terminada.

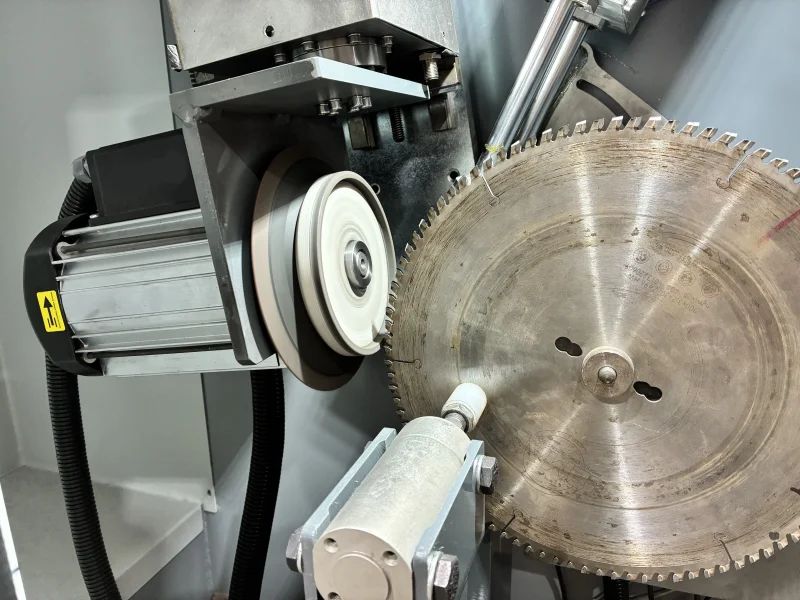

Afiladora de sierras circulares con doble muela para dientes de metal duro - Afilado del dorso

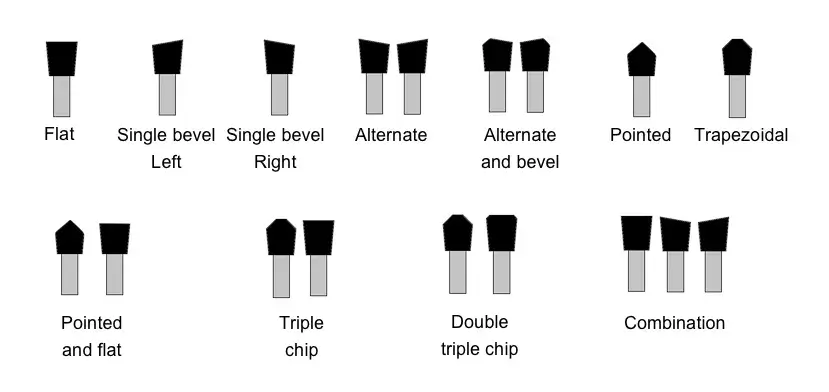

FORMAS DEL DORSO DEL DIENTE ESTÁNDAR

formas del dorso del diente estándar


PROGRAMACIÓN DEL AFILADO DE LA CARA DEL DIENTE

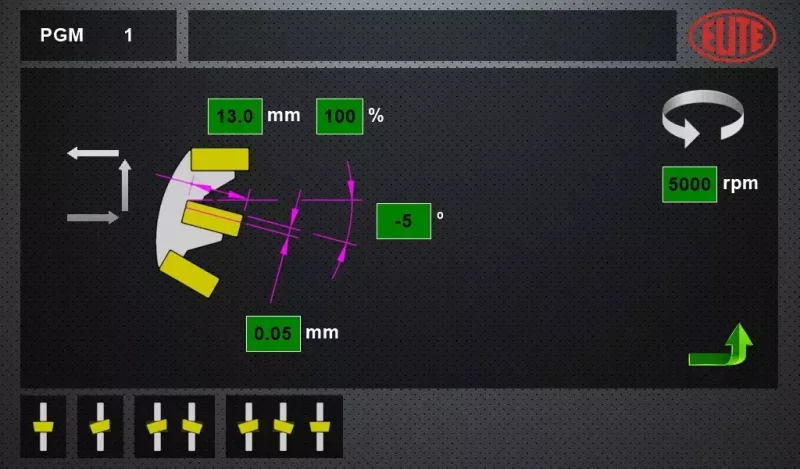

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVB 750
La pantalla para la programación del afilado de la cara permite seleccionar entre otros el tipo de afilado de la muela: entrar afilando, apartar la muela y salir sin afila; o bien entrar afilando y salir puliendo con la muela.

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVB 750
Igualmente se puede seleccionar el sentido de giro de la muela: izquierda, derecha o cambio del sentido a cada diente. Así como la velocidad de rotación de la muela.

Las formas de diente permitidas son variadas: diente plano, ángulo lateral, ángulo a ambos lados, o combinación.

Es posible escoger el orden de afilado: primero afilar el dorso del diente y luego la cara; o bien en el orden inverso: primero la cara y luego el dorso.
La máquina realizará el afilado completo de los dientes de la sierra (dorso + cara) de forma automática para obtener así la sierra completamente terminada.

Afilado de la cara del diente con ángulo

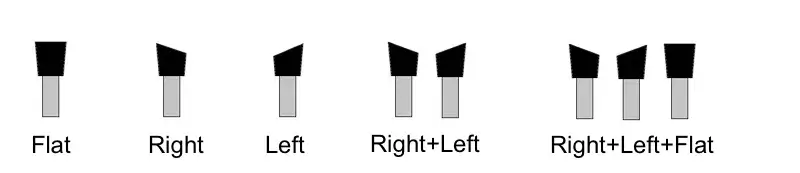

FORMAS DE LA CARA DEL DIENTE ESTÁNDAR

Formas de la cara del diente estándar para ELITE modelo AVB 850

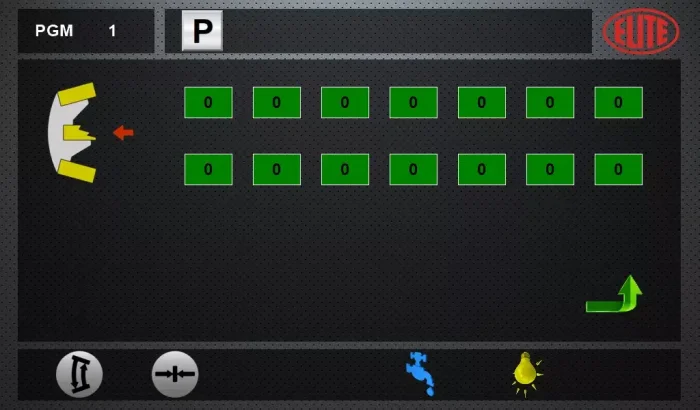

DIENTES ROTOS O DIENTES NUEVOS

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVG 850

Diente%20nuevo
Se pueden añadir y modificar los dientes rotos o los dientes nuevos de forma fácil. Y luego activar o desactivar esta función sin necesidad de modificar los valores introducidos. Muy útil por ejemplo para saltar dientes rotos durante el afilado de la cara, pero desactivar esta opción cuando se afila el dorso.

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVG 850

PASO VARIABLE: Precisión y flexibilidad para geometrías complejas

El modo "Paso del Diente" de la afiladora ELITE AVB 750 permite programar y ajustar con total precisión la distancia entre dientes, adaptándose a una amplia variedad de pasos, incluso en sierras con paso variable o dientes especiales. Este sistema es esencial para asegurar una sincronización perfecta entre el avance de la sierra y el ciclo de afilado, lo que garantiza una calidad constante en el afilado, independientemente del diseño del diente. significativamente el desgaste de la muela, aumentando la eficiencia general del proceso de afilado.

Gracias a su interfaz intuitiva, el operador puede introducir manualmente el paso deseado o seleccionar entre parámetros preestablecidos. La máquina detecta automáticamente la posición de cada diente y ajusta el avance con suavidad y exactitud, minimizando tiempos de preparación y eliminando errores de indexado.

Este modo es especialmente útil para sierras con geometrías complejas o para producciones mixtas que requieren cambios frecuentes en el paso del diente. La precisión del sistema mejora la vida útil de la herramienta.


ELITE AVB 750. CÓMO FUNCIONA

Operación automática con 5 ejes CNC:

  • A: Paso de diente
  • B: Ángulo de corte del diente
  • C:Ángulo lateral de la parte superior del diente
  • X:Carga de afilado
  • Z:Recorrido de afilado

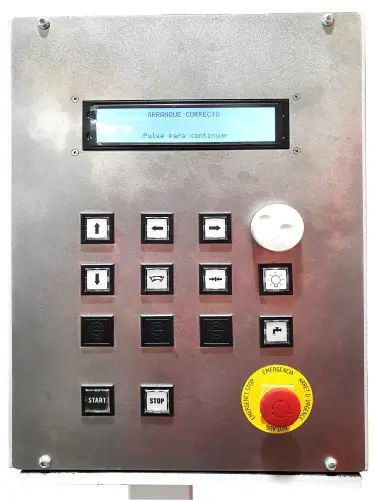

Panel de control fácil de usar

Pantalla táctil que permite una programación sencilla y rápida. ELITE modelo AVB 750

El panel de control con pantalla táctil a color permite la creación o edición de un programa mientras la máquina está trabajando en otro programa. Entre los valores programables están:

• Programación del ángulo del diente. El eje de la muela se posiciona automáticamente al valor ingresado en el programa
• Geometría del diente
• Recorrido de afilado
• Carga de afilado
• Velocidad de afilado
• Paso del diente
• Velocidad de avance de la uña de avance del diente
• Número de dientes
• Dientes nuevos
• Dientes rotos

Hasta 10 dientes/minuto en el afilado de discos con dientes de trapecio plano

Hasta 10 dientes/minuto en la geometría de diente más típica: trapecio plano. Todos los movimientos han sido optimizados para reducir los tiempos muertos. Convirtiendo a la AVB 850 en nuestra afiladora más rápida, permitiendo el afilado de un disco trapecio-plano de 96 dientes en menos de 10 minutos.

Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM

Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM. Incluye variador de frecuencia como característica estándar, por lo que puede ajustar la velocidad de la muela al valor óptimo necesario así como reducir el consumo de energía.

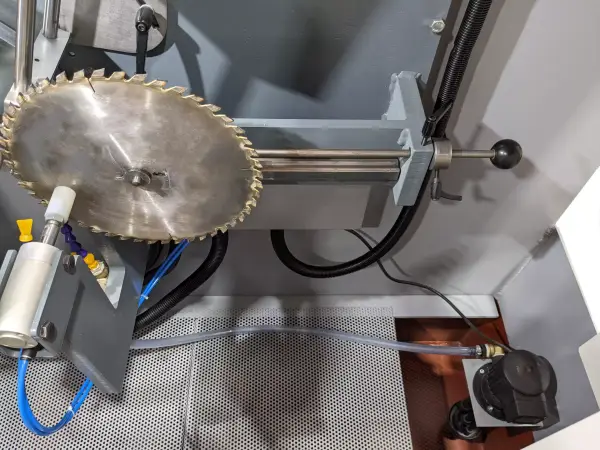

Equipo de refrigeración integrado

Equipo de refrigeración de la afiladora de sierras circulares ELITE modelo AVB 750
Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilar.
Integra un depósito de 220 litros con rejillas extraíbles para una fácil limpieza.

Fácil acceso

La afiladora ELITE modelo AVB 850 incluye una cabina completa de serie
Diseño limpio y fácil acceso para servicio o reparación de la máquina.

Fácil mantenimiento

El cuadro eléctrico se sitúa en la parte inferior y la mecánica en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
Fácil acceso a la parte mecánica de la máquina

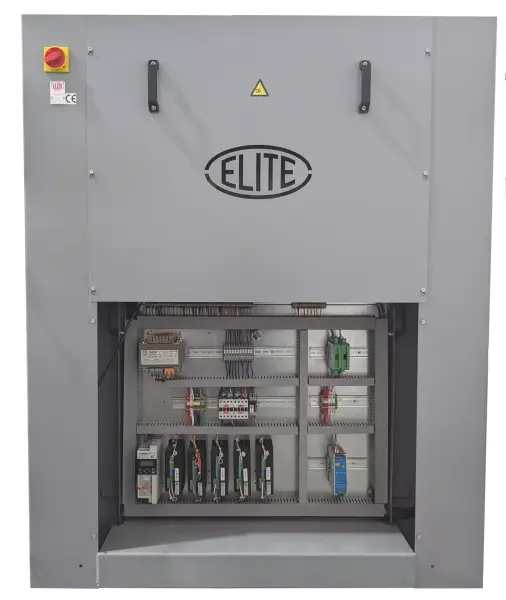

Cuadro eléctrico perfectamente ordenado y accesible
El armario eléctrico está organizado de forma limpia, por lo que el mantenimiento es sencillo cuando sea necesario.


ELITE AVB 750. EQUIPAMIENTO INCLUIDO

  • Portamuelas para muelas de afilado de la cara y el dorso
  • Uña de avance de 3 mm.
  • Dispositivo para el afilado en serie de diámetros iguales
  • Preparación para conectar a sistema de filtración individual ELITE modelo FILTRAmaq o sistema de filtración centralizado.

ELITE AVB 750. ESPECIFICACIONES

DATOS TÉCNICOS AVB 750
Diámetros de hoja de sierra Desde ø100 hasta ø850 mm. (4" a 33,5")
Diámetro del agujero de la sierra Desde ø10 mm. (0.34")
Grosor del cuerpo de la sierra Hasta 8 mm. (0.31")
Paso del diente Hasta 125 mm (4,72"). Control CNC
AFILADO DEL DORSO
Ángulo de corte De +5º a +35º
Ángulo de bisel De -45º a +45º
Recorrido de afilado Hasta 25 mm.
Formas de dientes disponibles Plano (P) - Bisel simple (L/H o R/H) - Alterno (AT)- Alterno biselado (HGB) - Diente de punta (PTR) - Trapecio (D/T/C) - Combinación (SLR)
AFILADO DE LA CARA
Ángulo de corte De -10º a +35º
Recorrido de afilado Hasta 25 mm. (0.98")
Formas de dientes disponibles Plano - Bisel simple (L o R) - Alterno
OTROS DATOS
Motor de la muela 0,33 kW
Velocidad de la muela Ajustable de 2500 a 5000 RPM
Diámetro de la muela para el afilado del dorso ø125 mm.
Diámetro de la muela para el afilado de la cara ø175
4 ejes CNC A: Paso del diente - C: Ángulo lateral del dorso del diente - X: Carga de afilado - Z: Recorrido de afilado
Dimensiones de la máquina 1430x 1285 x 1820 mm.
Peso de la máquina 620 kilos

REQUERIMIENTOS TÉCNICOS

Precisa conexión de aire de 6 bar.
Voltage de conexión: 220 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW


ACCESORIOS OPCIONALES RECOMENDADOS

Portasierras para incisores y para discos, y anillos de centraje de diferentes tamaños

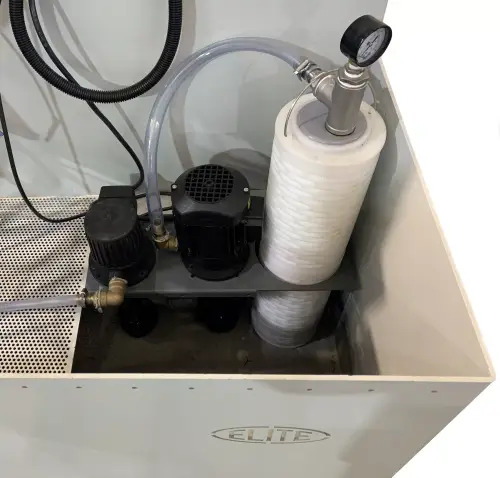

Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
Sistema de filtración económico y de bajo coste de mantenimiento. Modelo ELITE FILTRAmaq UNO
