AVB 750

AFFÛTEUSE DE SCIES CIRCULAIRES À POINTES EN CARBURE QUI PERMET D'AFFÛTER TOUTES LES GÉOMÉTRIES DU DOS ET DE LA FACE DES DENTS SUR DES SCIES CIRCULAIRES DE 100 À 850 MM DE DIAMÈTRE.

ELITE AVB 750. BASE DE LA MACHINE.

Le modèle ELITE AVB 750 est notre affûteuse pour la face et le dos de toutes les géométries de dents standard sur les lames de scie circulaire à plaquettes de carbure, pour des diamètres de Ø100 à 850 mm. Elle reprend toutes les fonctionnalités du modèle AVB 850 dans un format demi-cabine plus économique et plus maniable.

Temps total d’affûtage (face + dos) : 12 minutes et 33 secondes

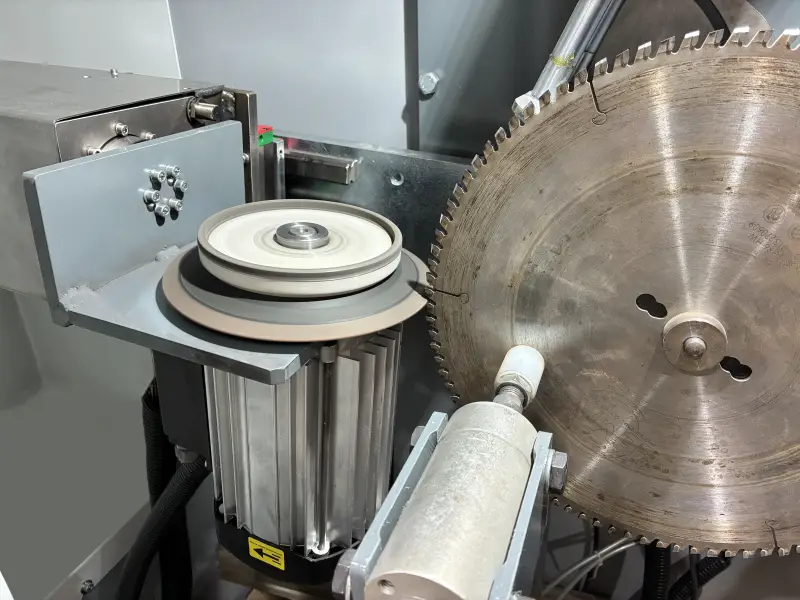

Le système à double meule permet l’affûtage complet de la face et du dos en une seule préparation : la machine passe automatiquement d’un côté à l’autre. Sortez directement la lame affûtée !

Affûtage de la face + du dos de la dent en un seul réglage: modèle ELITE AVB 850

Affûtage externe en un seul passage pour les types de dents:

• Plat, incliné, alterné, alterné avec biseau, pointu, trapèze, trapèze-plat, pointu-plat, alterné-plat, trapèze-trapèze.

Avec 5 axes CNC pour l'usinage complet de toutes les géométries de dents courantes en un seul cycle, des courses particulièrement courtes garantissent un affûtage rapide.

La demi-cabine permet un accès rapide pour le positionnement de la lame et la maintenance.

PROGRAMMATION DE L'AFFÛTAGE DE LE DESSUS DE LA DENT

L'écran tactile permet une programmation rapide et facile.

La forme de la dent peut être sélectionnée en bas de l'écran. Les données nécessaires à l'affûtage de la dent apparaissent dans la partie centrale de l'écran lorsque le type de dent est sélectionné.

Il est possible de choisir l'ordre d'affûtage: affûter d'abord le dos de la dent puis la face; ou dans l'ordre inverse: d'abord le visage puis le dos.
La machine affûtera automatiquement les dents de la scie (arrière et face) pour obtenir une scie complètement finie.

Affûtage en angle de la face de la dent

FORMES STANDARD DE DE LE DESSUS DE LA DENT

PROGRAMMATION DE L'AFFÛTAGE DE LA FACE DE LA DENT

L'écran de programmation de l'affûtage de la face permet de sélectionner, entre autres, le type d'affûtage de la meule: entrer en affûtage, éloigner la meule et sortir sans affûtage; ou entrez en affûtage et sortez en polissage avec la meule.

Vous pouvez également sélectionner le sens de rotation de la meule: gauche, droite ou changer le sens pour chaque dent. Ainsi que la vitesse de rotation de la meule.

Les formes de dents autorisées sont variées: dent plate, angle latéral, angle des deux côtés ou combinaison.

Il est possible de choisir l'ordre d'affûtage: affûter d'abord le dos de la dent puis la face; ou dans l'ordre inverse: d'abord le visage puis le dos.
La machine affûtera automatiquement les dents de la scie (arrière et face) pour obtenir une scie complètement finie.

FORMES DE LA FACE DES DENTS STANDARD

DENTS CASSÉES OU NOUVELLES DENTS

Les dents cassées ou nouvelles peuvent être facilement ajoutées et modifiées. Et ensuite activer ou désactiver cette fonction sans avoir à modifier les valeurs saisies. Très utile par exemple pour ignorer les dents cassées lors de l'affûtage de la face, mais désactiver cette option lors de l'affûtage de l'arrière.

PAS VARIABLE: Précision et flexibilité pour des géométries complexes

Le mode Pas de Dent de la ELITE AVB 850 permet de programmer et d’ajuster avec une grande précision l’espacement entre les dents, y compris pour les pas variables ou les profils spéciaux. Ce système assure une synchronisation parfaite entre l’avance de la lame et le cycle d’affûtage, garantissant une qualité constante quel que soit le profil de dent.

Grâce à une interface intuitive et un contrôle numérique haute résolution, l’opérateur peut entrer manuellement le pas souhaité ou le sélectionner parmi des paramètres prédéfinis. La machine détecte automatiquement la position de chaque dent et ajuste l’avance avec fluidité et précision, réduisant les temps de réglage et éliminant les erreurs d’indexation.

Ce mode est particulièrement utile pour les lames à géométries complexes ou pour les productions mixtes nécessitant des changements fréquents de pas. La précision du système prolonge la durée de vie de l’outil et réduit significativement l’usure de la meule, augmentant ainsi l’efficacité globale du processus d’affûtage.

ELITE AVB 750. COMMENT ÇA MARCHE

Fonctionnement automatique utilisant 5 axes CNC:
A: Pas de dent
B: angle de coupe des dents
C: Angle latéral du sommet de la dent
X: charge d'affûtage
Z: chemin d'affûtage

Panneau de configuration facile à utiliser

Le panneau de commande à écran tactile couleur permet de créer ou d'éditer un programme pendant que la machine travaille sur un autre programme. Parmi les valeurs programmables figurent:
• Programmation de l'angle des dents. L'axe de la roue se positionne automatiquement à la valeur saisie dans le programme
• Géométrie des dents
• Chemin d'affûtage
• Frais d'affûtage
• Vitesse d'affûtage
• Pas de dent
• Vitesse d'avance des griffes d'avance des dents
• Nombre de dents
• Dents cassées

Jusqu'à 10 dents/minute lors de l'affûtage de disques à dents trapézoïdales plates

Jusqu'à 10 dents/minute dans la géométrie de dent la plus typique: trapèze plat. Tous les mouvements ont été optimisés pour réduire les temps d'arrêt. L'AVB 850 est notre affûteuse la plus rapide, permettant l'affûtage d'un disque plat trapézoïdal à 96 dents en moins de 10 minutes.

Vitesse de rotation variable de la meule de 2 500 à 5 000 tr/min

Vitesse de rotation variable des roues de 2 500 à 5 000 tr/min : Comprend un variateur de fréquence en standard, vous permettant d'ajuster la vitesse des roues à la valeur optimale requise, réduisant ainsi la consommation d'énergie.

Équipement de réfrigération intégré

Permet un affûtage humide pour une meilleure qualité d'affûtage et une plus longue durée de vie de la pierre à aiguiser.
Il intègre un réservoir de 200 litres avec des grilles amovibles pour un nettoyage facile.

Un accès facile

Conception épurée et accès facile pour l’entretien ou la réparation de la machine.

Entretien facile

Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégés par un couvercle facile à ouvrir.


L’armoire électrique est organisée de manière propre, ce qui facilite l’entretien lorsque vous en avez besoin.

ELITE AVB 750. ÉQUIPEMENT INCLUS

• Support de meule pour meules d'affûtage du visage et du dos
• Clou d'alimentation de 3 mm.
• Dispositif d'affûtage en série de diamètres égaux
• Préparation pour se connecter au système de filtration individuel ELITE modèle FILTRAmaq ou au système de filtration centralisé.

ELITE AVB 750. SPÉCIFICATIONS

LES PRÉ-REQUIS TECHNIQUES

Connexion d'air précise à 6 bars.
Tension de connexion : 220 2Ph 50/60Hz
Puissance de connexion requise : 1,5 kW

ACCESSOIRES OPTIONNELS RECOMMANDÉS

Support de scie pour incisives et disques, et supports de centrage de différentes tailles.

Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
