MVB 670

Affûteur brise-copeaux sur scies circulaires à dents tungstène ou HSS de 210 à 650 mm de diamètre

AFFÛTEUSE BRISE-COPEAUX SUR SCIES CIRCULAIRES AVEC DENTS EN CARBURE DE TUNGSTÈNE

Affûteuse brise-copeaux sur scies circulaires avec dents en carbure modèle ELITE MVB 670

POINTS FORTS

  • 2 axes CNC pour un travail automatique programmable depuis le panneau de commande
  • 1 axe pneumatique pour déplacer le brise-copeaux à droite et à gauche
  • Pas de dent programmable
  • Facile à utiliser
  • Machine très compacte avec une large gamme de diamètres de disques : de 210 à 650 mm.

ELITE MVB 670. LE CONCEPT.

Le modèle ELITE MVB 670 est notre affûteur brise-copeaux à l'arrière de la dent pour scies circulaires à dents en carbure ou HSS. Il est proposé dans une configuration demi-cabine, ce qui le rend particulièrement économique pour les ateliers qui nécessitent les plus grandes économies.

Pour scies de ø210 à 650 mm.

Fonctionnement automatique utilisant 2 axes CNC et un axe pneumatique :

  • C: Griffe d'alimentation
  • X: chemin d'affûtage
  • Y: pour centrer le brise-copeaux à commande pneumatique.

Axes manuels:

  • Z: mouvement manuel pour centrer la hauteur de la meule

La conception de la cabine assure un accès particulièrement aisé pour un réglage rapide de la préparation de la machine à l'affûtage.


ELITE MVB 670. COMMENT ÇA MARCHE

Panneau de configuration facile à utiliser

Panneau de commande facile à utiliser du modèle ELITE SVG 750

Le panneau de commande facile à utiliser avec affichage de texte LCD permet la programmation de la machine. Parmi les valeurs programmables figurent:

  • Chemin d'affûtage
  • Vitesse d'affûtage
  • Pas de dent
  • Taux d'alimentation des ongles en avance dentaire
  • Nombre de dents
  • Dents cassées

Groupe d'affûtage

Groupe d'affûtage ELITE modèle MVB 670
Corps d'affûtage ELITE modèle MVB 670

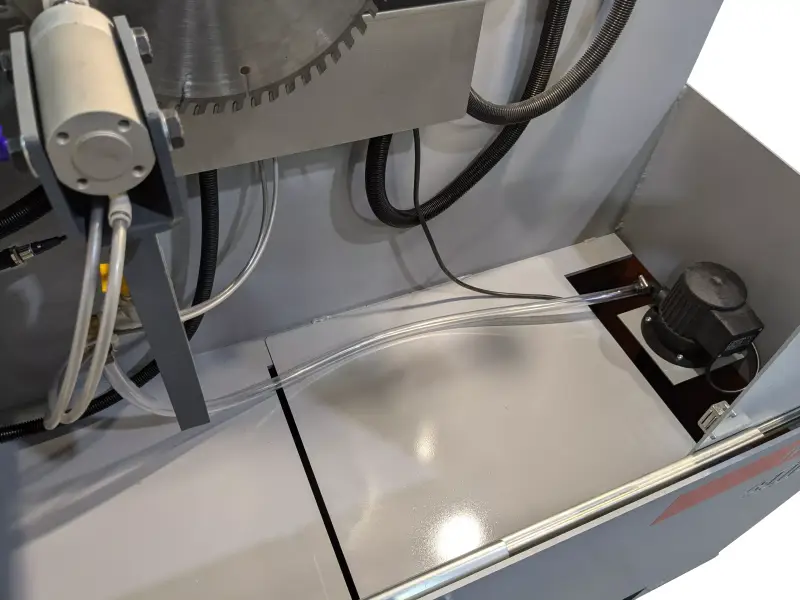

Réservoir de liquide de refroidissement

Grand réservoir de liquide de refroidissement d'une capacité allant jusqu'à 225 litres
Réservoir de liquide de refroidissement modèle MVB 670

Un accès facile

Accès facile pour l'entretien de la machine modèle ELITE MVB 670
Conception épurée et accès facile pour l'entretien ou la réparation de la machine.

Maintenance aisée

Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégée par un capot facile à ouvrir.
Accès facile à la partie mécanique de la machine
Tableau électrique parfaitement organisé et accessible
L'armoire électrique est organisée de manière propre, de sorte que la maintenance est facile lorsque vous en avez besoin.


ELITE MVB 670. ÉQUIPEMENT INCLUS

  • Support de meule pour meules avec arbre ø32 mm.
  • Clou d'alimentation de 3 mm.
  • Dispositif d'affûtage en série de diamètres égaux
  • Demi-cabine

ELITE MVB 670. SPÉCIFICATIONS

DONNÉES TECHNIQUES MVB 670
Diamètre extérieur de la lame de scie Du ø210 au ø650 mm. (6" à 25,5")
Diamètre intérieur de la lame de scie À partir de ø10 mm. (0,39")
Épaisseur du corps de scie Jusqu'à 8 mm. (0,31")
Pas de dent Jusqu'à 125 mm. (4,9")
BRISE-CHIP
Distance entre dents consécutives Jusqu'à 5 mm. (0,19")
AUTRES INFORMATIONS
Moteur de meule 0,75 kW
Vitesse de la meule réglable jusqu'à 24 000 tr/min
Diamètre de la meule pour l'affûtage des dents de ø50 à ø125 mm.
2 axes CNC A : Griffe d'alimentation - X : Chemin d'affûtage
1 essieu pneumatique Y : Centrage de la dent
1 axe manuel Z : Angle d'affûtage
Dimensions des machines 1440 x 1285 x 1600 mm.
Poids de la machine 520 kg.

LES PRÉ-REQUIS TECHNIQUES

Connexion d'air précise à 6 bars.
Tension de connexion: 220 V 2Ph 50/60 Hz
Puissance de connexion requise: 1,1 kW


ACCESSOIRES OPTIONNELS RECOMMANDÉS

Support de scie pour incisives et disques, et supports de centrage de différentes tailles.

Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
Système de filtration économique pour rectifieuse à faible coût de maintenance modèle ELITE FILTRAmaq UNO


TÉLÉCHARGER LA BROCHURE


DEMANDE D'INFORMATION

Contactar


COMPARAISON DES MACHINES EN UN COUP D'ŒIL

MODÈLE MEULAGE SUPÉRIEUR FACE MEULAGE RECULER LE MEULAGE RECTIFICATION DES CÔTÉS
AVB 850 Toutes les formes de dents Toutes les formes de dents Non Non
AVB 750 Toutes les formes de dents Toutes les formes de dents Non Non
SVG 850 Toutes les formes de dents Dents plates Non Non
SVG 750 Toutes les formes de dents Dents plates Non Non
MVB 850 Dents plates Dents plates Oui Non
MVB 750 Non Non Oui Non
MVB 670 Brise-copeau Non Non Non
MVB 650 Non Dents concave Non Non
GBT 851 Non Non Non Oui: les deux côtés en même temps
GBT 850 Non Non Non Oui: les deux côtés en même temps
GBT 750 Non Non Non Oui: Un côté à la fois
