MVB 670

Afiladora del rompevirutas en sierras circulares con diente de tungsteno o de HSS de 210 a 650 mm de diámetro

AFILADORA DEL ROMPEVIRUTAS DEL DIENTE EN SIERRAS CIRCULARES DE HSS O CON DIENTE DE CARBURO DE TUNGSTENO

Afiladora del rompevirutas del diente en sierras circulares de HSS o con diente de carburo de tungsteno ELITE modelo MVB 670

DESTACADOS

  • 2 ejes CNC para trabajo automático programable desde el panel de control
  • 1 eje neumático para el desplazamiento del rompeviruta a derecha e izquierda
  • Paso del diente programable
  • Fácil de usar
  • Máquina muy compacta con una amplia gama de diámetros de disco: de 210 a 650 mm.

ELITE MVB 670. EL CONCEPTO.

El modelo ELITE MVB 670 es nuestra afiladora del rompevirutas en el dorso del diente para sierras circulares con diente de carburo o de HSS. Se presenta en una configuración con media cabina que la hace especialmente económica para los talleres que precisan del mayor ahorro.

Para sierras de ø210 a 650 mm.

Funcionamiento automático mediante 2 ejes CNC y un eje neumático:

  • C: Uña de avance
  • X: Recorrido de afilado
  • Y: para el centrado del rompevirutas de accionamiento neumático.

Ejes manuales:

  • Z: movimiento manual para el centrado de la altura de la muela

El diseño de la cabina garantiza un acceso especialmente fácil para realizar un ajuste rápido de la preparación de la máquina para el afilado.

Opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


ELITE MVB 670. CÓMO FUNCIONA

Panel de control fácil de usar

Panel de control fácil de usar de la ELITE modelo MVB 670

Panel de control fácil de usar con pantalla LCD de texto que permite la programación de la máquina. Entre los valores programables están:

  • Recorrido de afilado
  • Velocidad de afilado
  • Paso del diente
  • Velocidad de avance de la uña de avance del diente
  • Numero de dientes
  • Dientes rotos

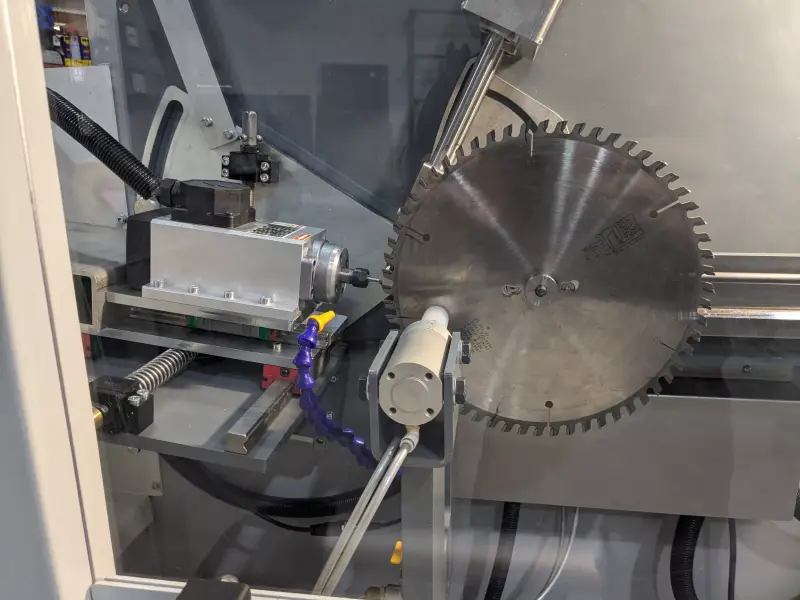

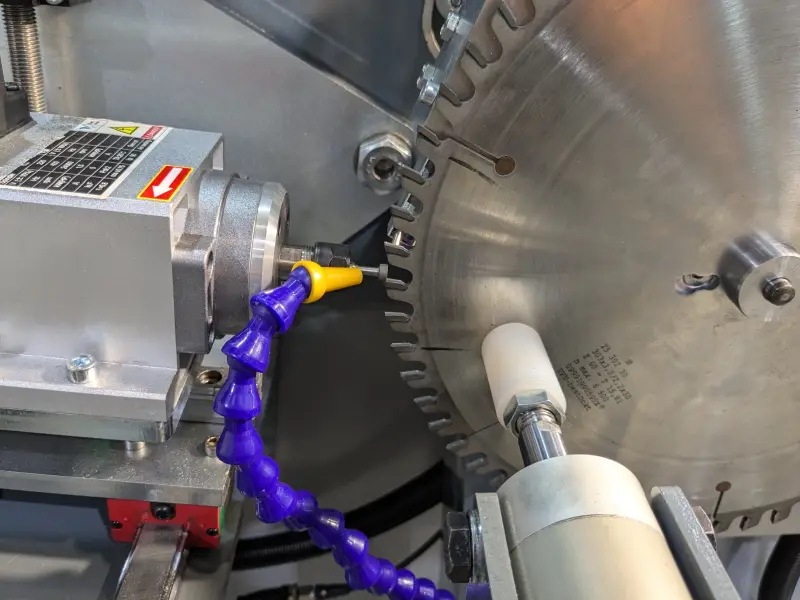

Grupo de afilado

Grupo de afilado de la afiladora rompevirutas ELITE modelo MVB 670
Cuerpo de afilado de la afiladora rompevirutas ELITE modelo ELITE model MVB 670

Equipo de refrigeración integrado

Equipo de refrigeración de la afiladora de sierras circulares ELITE modelo MVB 670 Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilar.
Integra un depósito de 200 litros con rejillas extraíbles para una fácil limpieza.

Fácil acceso

Fácil acceso para servicio de la máquina ELITE modelo GBT 750
Diseño limpio y fácil acceso para servicio o reparación de la máquina.

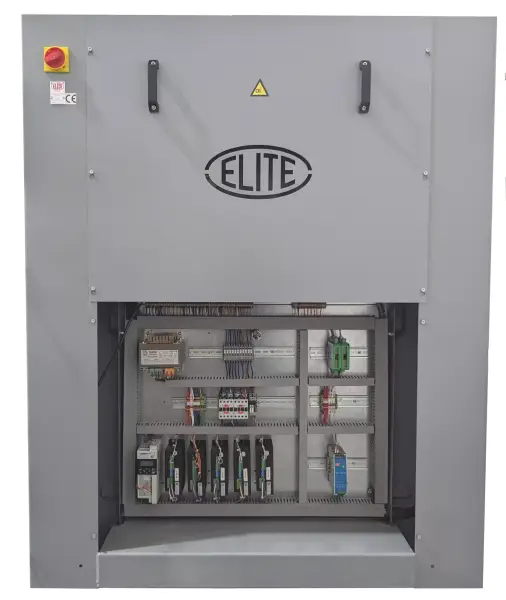

Fácil mantenimiento

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
Fácil acceso a la parte mecánica de la máquina Cuadro eléctrico perfectamente ordenado y accesible El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.


ELITE MVB 670. EQUIPAMIENTO INCLUIDO

  • Portamuelas para muelas con eje ø32 mm.
  • Uña de avance de 3 mm.
  • Dispositivo para el afilado en serie de diámetros iguales
  • Media cabina

ELITE MVB 670. ESPECIFICACIONES

DATOS TÉCNICOS MVB 670
Diámetro exterior de la hoja de sierra De ø210 a ø650 mm. (6" a 25,5")
Diámetro interior de la hoja de sierra Desde ø10 mm. (0,39")
Grosor del cuerpo de la sierra Hasta 8 mm. (0,31")
Paso del diente Hasta 125 mm. (4,9")
ROMPEVIRUTA
Distancia lateral entre dientes consecutivos hasta 5 mm. (0,19")
OTROS DATOS
Motor de muela 0,75 kW
Velocidad de la muela regulable hasta 24.000 RPM
Diámetro de la muela para el afilado del diente de ø50 hasta ø125 mm. (ø1,9"- ø4,9")
2 ejes CNC A: Uña de avance - X: Recorrido de afilado
1 eje neumático Y: Centrado del diente
1 eje manual Z: Ángulo de afilado
Dimensiones de la máquina 1440 x 1285 x 1600 mm.
Peso de la máquina 520 kg.

REQUERIMIENTOS TÉCNICOS

Precisa conexión de aire de 6 bar.
Voltaje de conexión: 220V 2Ph 50/60Hz
Potencia de conexión necesaria: 1,1 kW


ACCESORIOS OPCIONALES RECOMENDADOS

Portasierras para incisores y para discos, y anillos de centraje de diferentes tamaños

Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
Sistema de filtración económico y de bajo coste de mantenimiento. Modelo ELITE FILTRAmaq UNO



OPCIONES DE FINANCIACIÓN

Consulte nuestras opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


SOLICITUD DE INFORMACIÓN

Contactar


COMPARACIÓN DE MÁQUINAS DE UN VISTAZO

MODELO AFILADO DEL DORSO AFILADO DE LA CARA DESTALONADO AFILADO DE FLANCOS
AVB 850 Todas las formas de dientes Todas las formas de dientes No No
AVB 750 Todas las formas de dientes Todas las formas de dientes No No
SVG 850 Todas las formas de dientes Dientes planos No No
SVG 750 Todas las formas de dientes Dientes planos No No
MVB 850 Dientes planos Dientes planos No
MVB 750 No No No
MVB 670 Rompeviruta No No No
MVB 650 No Diente cóncavo No No
GBT 851 No No No Sí: ambos lados a la vez
GBT 850 No No No Sí: ambos lados a la vez
GBT 750 No No No Sí: un lado a la vez
