AUTOMATISCHE MASCHINE ZUM SCHLEIFEN DER FLANKEN VON HARTMETALL-KREISSÄGEBLÄTTERN VON ø100 BIS ø850 MM.
HIGHLIGHTS
- Jede Zahnteilung ist möglich
- Integrierte Kühlgeräte
- Robustes und sehr einfaches Design, das einen störungsfreien Dauereinsatz der Maschine ermöglicht
- Einfach zu verwenden
- Sehr kompakte Maschine mit einem breiten Spektrum an Scheibendurchmessern: von 100 bis 850 mm.
ELITE GBT 850. DAS KONZEPT.
Das ELITE-Modell GBT 850 ist unsere CNC-Schleifmaschine für die Flanken von Kreissägen mit Hartmetallverzahnung.
Diese Version ist mit Doppelschleifscheiben ausgestattet und die Bedienung erfolgt CNC mit einem Farb-LCD-Touchscreen. Es ermöglicht das präzise und schnelle Schleifen von Zahnflanken zur Herstellung von Hartmetall-Kreissägen oder zum Zahnersatz.
Sehr einfache Programmierung durch geführtes Menü zur Eingabe von Schleifdaten.
Das Farb-Touchscreen-Bedienfeld ermöglicht die Erstellung oder Bearbeitung eines Programms, während die Maschine an einem anderen Programm arbeitet.
ELITE GBT 850. WIE ES FUNKTIONIERT
Automatischer Betrieb über 4 CNC-Achsen:
- X: Schärfpfad
- Y1: Linker Tangentialwinkel von Rad Nr. 1
- Y2: Rechter Tangentialwinkel von Rad Nr. 2
- A: Zahnteilung
Vollständig geschlossene Kabine für geräuschlosen Betrieb mit einem sehr schnellen Türöffnungssystem, das eine schnelle Platzierung des Sägeblatts und der Zugangstür für Wartungsarbeiten gewährleistet.
Einfach zu bedienendes Bedienfeld
Drehzahl der Schleifscheibe variabel von 5.000 bis 9.000 U/min

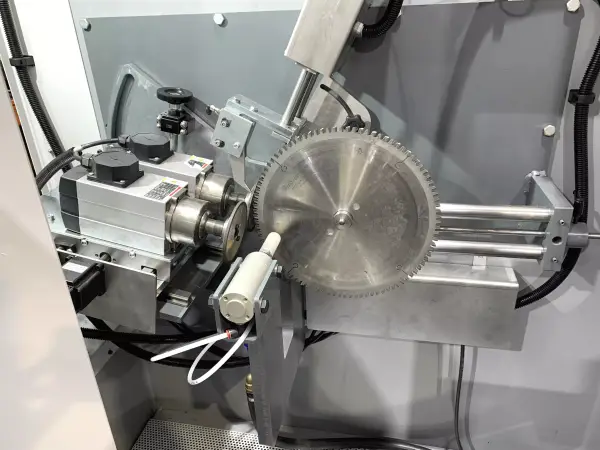

Die Schleifscheibenmotoren mit einem motorisierten Spindelsystem mit Direktantrieb sind zwischen 5.000 und 9.000 U/min einstellbar, um eine optimale Schärfqualität bei minimalem Steinverschleiß zu gewährleisten. Das Uhrwerk wird von einem Frequenzumrichter angetrieben.
Unsere Maschinen verfügen standardmäßig über einen Frequenzumrichter, mit dem Sie die Schleifscheibendrehzahl optimal einstellen und den Energieverbrauch senken können.
Sägedurchmesser
Sägedurchmesser ab 100 mm. bis 850mm. zum Schleifen der Flanken von Vorritzscheiben oder Handmaschinen sowie Sägewerkssägen.
Zum Schleifen der Flanken von Ritzscheiben oder tragbaren Maschinen
Ermöglicht das Indexieren jeder Art von Zahnteilung.

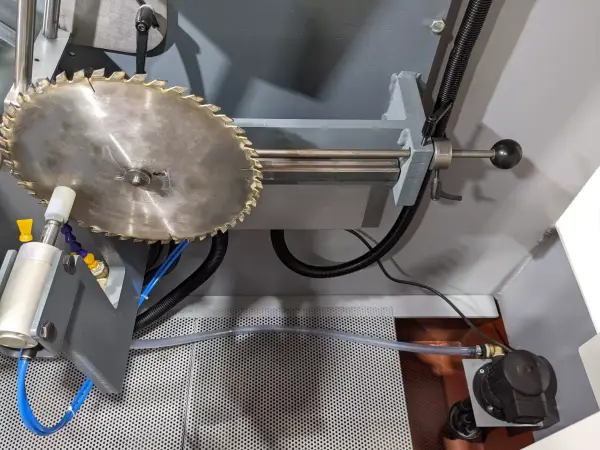

Integrierte Kühlgeräte
Ermöglicht Nassschärfen für bessere Schärfqualität und längere Lebensdauer des Schärfsteins.
Es integriert einen 200-Liter-Tank mit abnehmbaren Gittern für eine einfache Reinigung.
Einfacher Zugriff
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.
Einfache Wartung

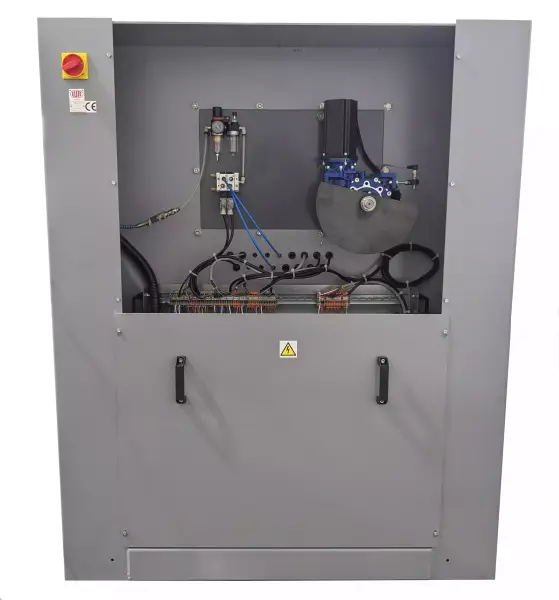

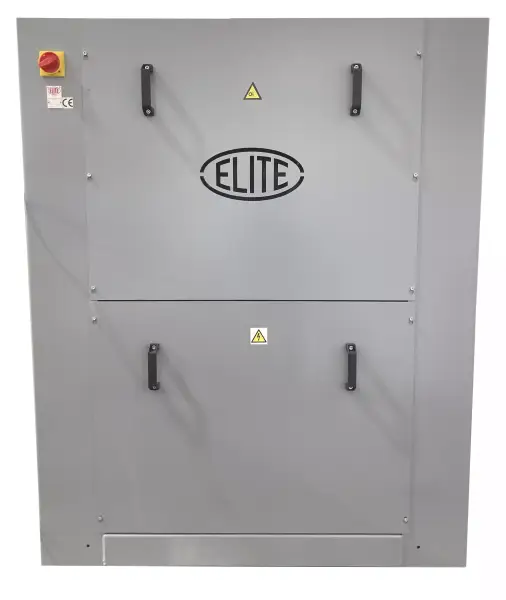

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.

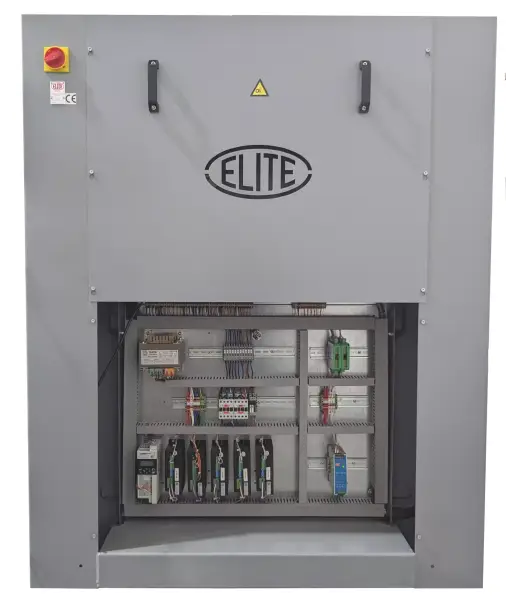

Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.
ELITE GBT 850. AUSRÜSTUNG INKLUSIVE
- Schleifscheibenhalter zum Schärfen von Scheiben (zwei Einheiten).
- 3 mm Vorschubnagel.
- LED-Lampenbeleuchtung im Arbeitsbereich
- Vorrichtung zum Serienschärfen gleicher Durchmesser
- Maschine durch Kabine geschlossen
- Vorbereitung für den Anschluss an ein einzelnes ELITE-Filtersystem Modell FILTRAmaq oder ein zentrales Filtersystem.
ELITE GBT 850. SPEZIFIKATIONEN
| TECHNISCHE DATEN | GBT 850 |
|---|---|
| Sägeblattdurchmesser | Von ø100 bis ø850 mm. (4" bis 33,5") |
| Sägeblattlochdurchmesser | Ab ø10 mm. |
| Sägezahnstärke | Bis zu 14 mm. |
| Sägekörperdicke | Bis zu 8mm. |
| Zahnteilung | Von 1 bis 125 mm. |
| Durchmesser der Schleifscheibe | ø100 mm. (2 Einheiten) |
| Schleifscheibenlochdurchmesser | ø20 mm. |
| Automatisierung | Verwendung von 4 CNC-Achsen (X, Y1, Y2, A) |
| Manuelle Achsen | B, Z |
| Säge halten | Durch pneumatischen Kolben |
| Schleifscheibenmotor | 0,75 kW x 2 Einheiten |
| Schleifscheibengeschwindigkeit | Einstellbar von 5000 bis 9000 U/min |
| Maschinenabmessungen | 1650 x 1200 x 1900 mm. |
| Maschinengewicht | 740 Kilo |
| FLANKENSCHLEIFEN | |
| Schärftour | Bis zu 40 mm. |
| Neigungswinkel | Von -15º bis +30º |
| Radialer Schnittwinkel | Von -5º bis +6º |
| Tangentialer Schnittwinkel | Von 0º bis 8º |
| KÜHLGERÄTE | |
| Tankinhalt | 220 Liter |
| Kühlmitteldurchfluss | Bis zu 40 Liter/Minute |
TECHNISCHE ANFORDERUNGEN
Es ist ein 6 bar Luftanschluss erforderlich.
Anschlussspannung: 220/400V 2Ph 50/60Hz
Erforderliche Anschlussleistung: 2,5 kW
EMPFOHLENE OPTIONALE ZUBEHÖRTEILE
Sägehalter für Incisoren und für Scheiben sowie Zentrierringe in verschiedenen Größen

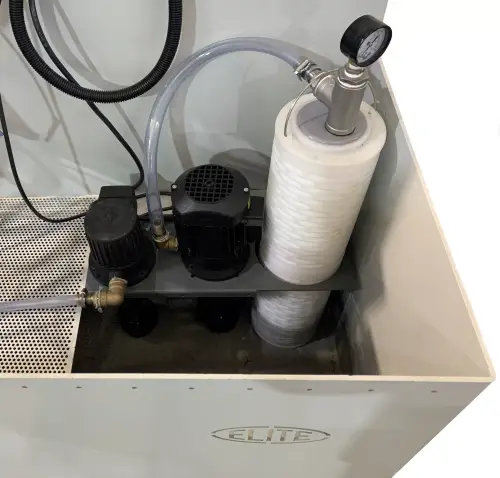

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.

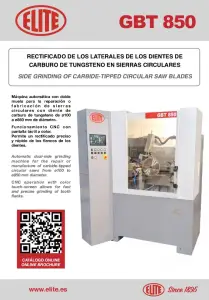

BROSCHÜRE HERUNTERLADEN
BENUTZERHANDBUCH ANZEIGEN

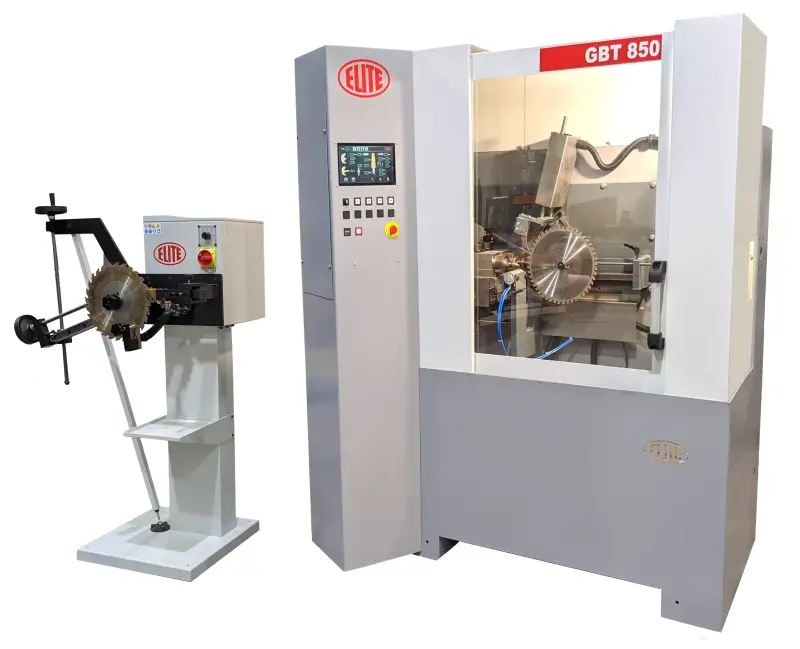

KOMPLETTE LÖSUNG FÜR DIE REPARATUR VON KREISSÄGEN
Zusammen mit dem Wolframcarbid-Plattenschweißgerät ELITE-Modell SOLDAmaq 1200 können Sie die komplette Reparatur Ihrer Kreissägen in drei Schritten durchführen:
- Entlöten beschädigter Zähne im Schweißgerät SOLDAmaq 1200
- Schweißen der neuen Hartmetallplatten im Schweißgerät SOLDAmaq 1200
- Schleifen der Seitenflanken beim GBT 850
Und wir haben die Säge bereits repariert!
