Machine automatique à double meule pour affûter les flancs des dents des lames de scies circulaires au carbure de ø100 à ø850 mm.

MACHINE AUTOMATIQUE AVEC DOUBLE MEULE POUR LA RÉPARATION OU LA FABRICATION DE LAMES DE SCIES CIRCULAIRES AU CARBURE DE ø100 À ø850 MM.

GBT850DUO

POINTS FORTS

  • N'importe quel pas de dent est possible
  • Équipement de réfrigération intégré
  • Conception robuste et très simple qui permet une utilisation continue de la machine sans pannes
  • Facile à utiliser
  • Machine très compacte avec une large gamme de diamètres de disques: de 100 à 850 mm.

ELITE GBT 850. LE CONCEPT.

Présentation de l'ELITE GBT 850

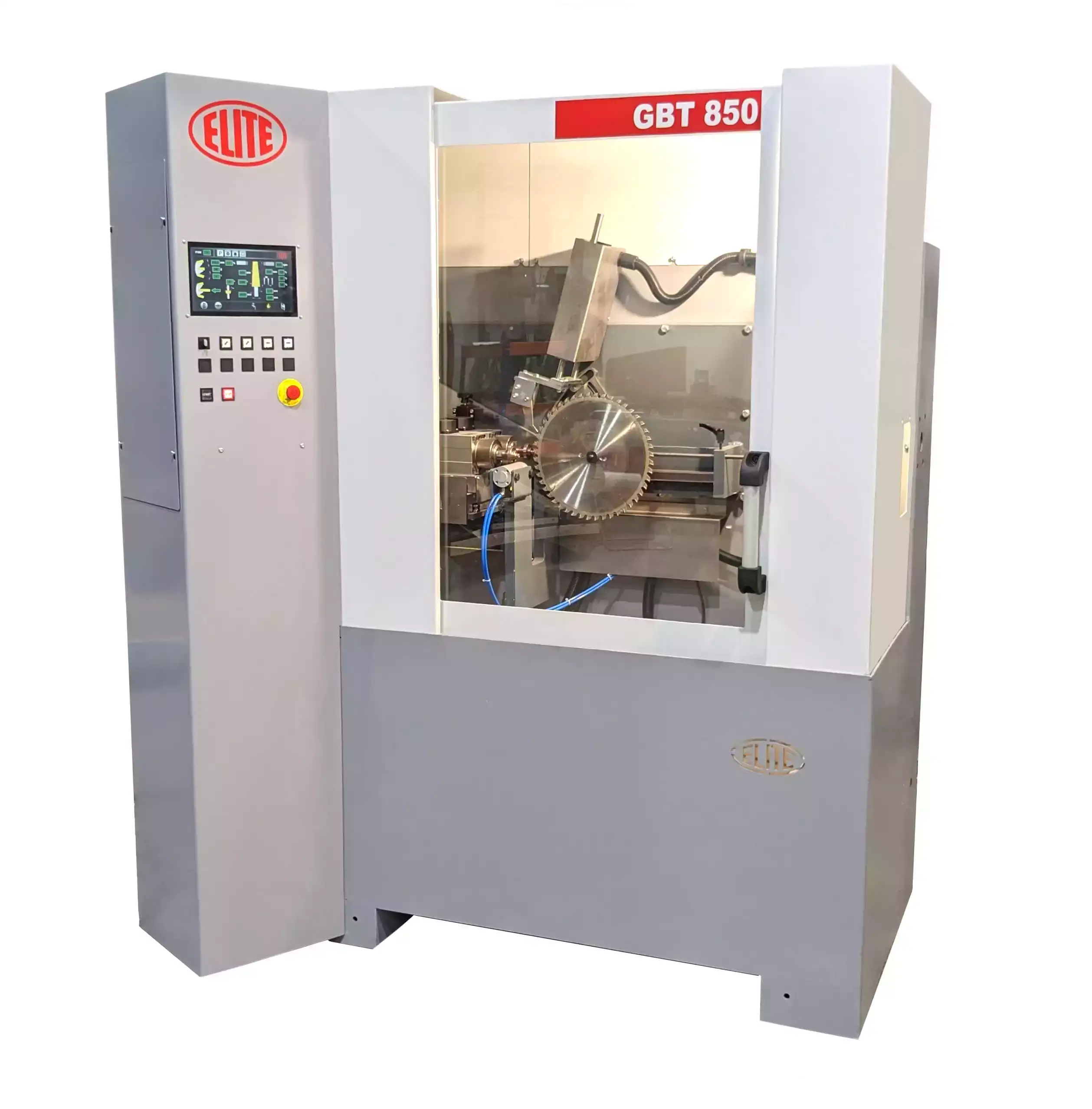

Le modèle ELITE GBT 850 est notre rectifieuse CNC pour les flancs des scies circulaires à dents en carbure de tungstène.

Cette version est équipée de doubles meules et son fonctionnement est CNC avec un écran tactile LCD couleur. Il permet une rectification précise et rapide des flancs de dents pour fabriquer des scies circulaires en carbure ou réaliser des remplacements de dents.

Programmation très simple grâce à un menu guidé pour la saisie des données de meulage.

Le panneau de commande à écran tactile couleur permet de créer ou d'éditer un programme pendant que la machine travaille sur un autre programme.


ELITE GBT 850. COMMENT ÇA FONCTIONNE

Fonctionnement automatique sur 4 axes CNC:

  • X: chemin d'affûtage
  • Y1: Angle tangentiel gauche de la roue n°1
  • Y2: Angle tangentiel droit de la roue n°2
  • A: Pas de dent

Cabine entièrement fermée pour un fonctionnement silencieux avec un système d'ouverture de porte très rapide qui garantit un placement rapide de la lame de scie et une porte d'accès pour l'entretien.

Panneau de configuration facile à utiliser

Panel%20control

La machine comprend en standard un éclairage LED dans la cabine.

Le panneau de commande vous permet de sélectionner la rotation à gauche ou à droite de la pierre à aiguiser, ainsi que de programmer le pas des dents.

Panneau de contrôle

Vitesse de rotation de la meule variable de 5.000 à 9.000 RPM

Les moteurs de meule avec un système de broche motorisée à entraînement direct sont réglables entre 5.000 et 9.000 tr/min pour une qualité d'affûtage optimale avec une usure minimale de la pierre. Le mouvement est piloté par un convertisseur de fréquence.

Nos machines incluent l'entraînement à fréquence variable en standard, ce qui vous permet de régler la vitesse de la meule à la valeur optimale et de réduire également la consommation d'énergie.

Diamètre de la scie

Grupo_rectificado
Diamètre de scie à partir de 100 mm. jusqu'à 850 mm. pour meuler les flancs des disques inciseurs ou des machines portatives ainsi que des scies de scierie.

Pour le meulage des flancs de disques inciseur ou de machines portatives

Permet l'indexation de tout type de pas de denture.

Équipement de réfrigération intégré

GBT%20850%20DUO%20Perspectiva%20desde%20arriba
Permet un affûtage humide pour une meilleure qualité d'affûtage et une plus longue durée de vie de la pierre à aiguiser.
Il intègre un réservoir de 200 litres avec des grilles amovibles pour un nettoyage facile.

Un accès facile

Cabina%20back Conception épurée et accès facile pour l'entretien ou la réparation de la machine.

Maintenance aisée

Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégée par un capot facile à ouvrir. Cabina%20mecanicaCabina%20cuadro%20electrico L'armoire électrique est organisée de manière propre, de sorte que la maintenance est facile lorsque vous en avez besoin.


ELITE GBT 850. ÉQUIPEMENT INCLUS

  • Porte-scie pour incisives d'un diamètre de 100 à 210 mm.
  • Porte-scie pour disques d'un diamètre de 210 à 850 mm.
  • Bague de centrage: ø30 mm.
  • Support de meule pour meules d'affûtage (deux unités).
  • Clou d'alimentation de 3 mm.
  • Éclairage par lampe LED à l'intérieur de la zone de travail
  • Dispositif d'affûtage en série de diamètres égaux
  • Machine fermée par cabine
  • Préparation pour se connecter au système de filtration individuel ELITE modèle FILTRAmaq ou au système de filtration centralisé.

ELITE GBT 850. CARACTÉRISTIQUES

DONNÉES TECHNIQUESGBT 850
Diamètre de la lame de scieDu ø100 au ø850 mm. (4" à 33,5")
Diamètre du trou de la lame de scieÀ partir de ø10 mm.
Épaisseur des dents de scieJusqu'à 14 mm.
Épaisseur du corps de scieJusqu'à 8 mm.
Pas de dentDe 1 à 125 mm.
AutomatisationUtilisation de 4 axes CNC (X, Y1, Y2, A)
Essieux manuelsB, Z
Tenir la sciePar piston pneumatique
Moteur de meule0,75 kW x 2 unités
Vitesse de la meuleRéglable de 5 000 à 9 000 tr/min
Diamètre de la meuleø100 mm. (2 unités)
Diamètre du trou de meuleø20 mm.
Dimensions des machines1650 x 1200 x 1900 mm.
Poids de la machine740 kilos
MEULAGE DE FLANCS
Visite d'affûtageJusqu'à 40 mm.
Angle d'inclinaisonDe -15º à +30º
Angle de coupe radialDe -5º à +6º
Angle de coupe tangentielDe 0º à 8º
ÉQUIPEMENT DE RÉFRIGÉRATION
Capacité du réservoir220 litres
Débit du liquide de refroidissementJusqu'à 40 litres/minute

LES PRÉ-REQUIS TECHNIQUES

Un raccordement d'air de 6 bars est requis. Tension de connexion: 220/400 V 2Ph 50/60 Hz
Puissance de connexion requise: 2,5 kW


ACCESSOIRES OPTIONNELS RECOMMANDÉS

Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
FILTRAmaq%20UNO


TÉLÉCHARGER LA BROCHURE

GBT 850-ES_EN.pdf


AFFICHER LE MANUEL D'UTILISATION


SOLUTION COMPLÈTE POUR LA RÉPARATION DE SCIES CIRCULAIRES

Solucion%20replaquetado%20de%20sierras

Avec la soudeuse à plaques en carbure de tungstène modèle ELITE SOLDAmaq 1200, vous pouvez effectuer la réparation complète de vos scies circulaires en trois étapes:

  • Dessoudage des dents endommagées dans la soudeuse SOLDAmaq 1200
  • Soudage des nouvelles plaques de carbure dans la soudeuse SOLDAmaq 1200
  • Meulage des flancs latéraux sur le GBT 850

Et nous avons déjà la scie réparée!


COMPARAISON DES MACHINES EN UN COUP D'ŒIL

MODÈLEMEULAGE SUPÉRIEURFACE MEULAGERECULER LE MEULAGERECTIFICATION DES CÔTÉS
AVB 850Toutes les formes de dentsToutes les formes de dentsNonNon
AVB 750Toutes les formes de dentsToutes les formes de dentsNonNon
SVG 850Toutes les formes de dentsDents platesNonNon
SVG 750Toutes les formes de dentsDents platesNonNon
MVB 850Dents platesDents platesOuiNon
MVB 750NonNonOuiNon
MVB 670Brise-copeauNonNonNon
MVB 650NonDents concaveNonNon
GBT 851NonNonNonOui: les deux côtés en même temps
GBT 850NonNonNonOui: les deux côtés en même temps
GBT 750NonNonNonOui: Un côté à la fois
