GBT 851

Machine automatique avec double meule pour rectifier les côtés des dents sur scies circulaires à dents en carbure de ø100 à ø850 mm. Avec 6 axes CNC pour un usinage automatique complet des flancs en un seul cycle

MACHINE AUTOMATIQUE AVEC DOUBLE MEULE POUR LA RÉPARATION OU LA FABRICATION DE LAMES DE SCIES CIRCULAIRES AU CARBURE DE ø100 À ø850 MM.

ENTIÈREMENT AUTOMATIQUE AVEC 6 AXES CNC

GBT850DUO

POINTS FORTS

  • FACILE À UTILISER: panneau de commande avec écran LCD couleur 10,1" et instructions guidées à l'écran !!! - FAIBLE ENTRETIEN: sans hydraulique pour un entretien sans problème
  • 6 axes CNC pour un travail automatique programmable depuis le panneau de commande
  • Affûtage entièrement automatique des côtés des lames de scies circulaires avec pointe en carbure
  • Machine très compacte avec une large gamme de diamètres de disques: de 100 à 850 mm.

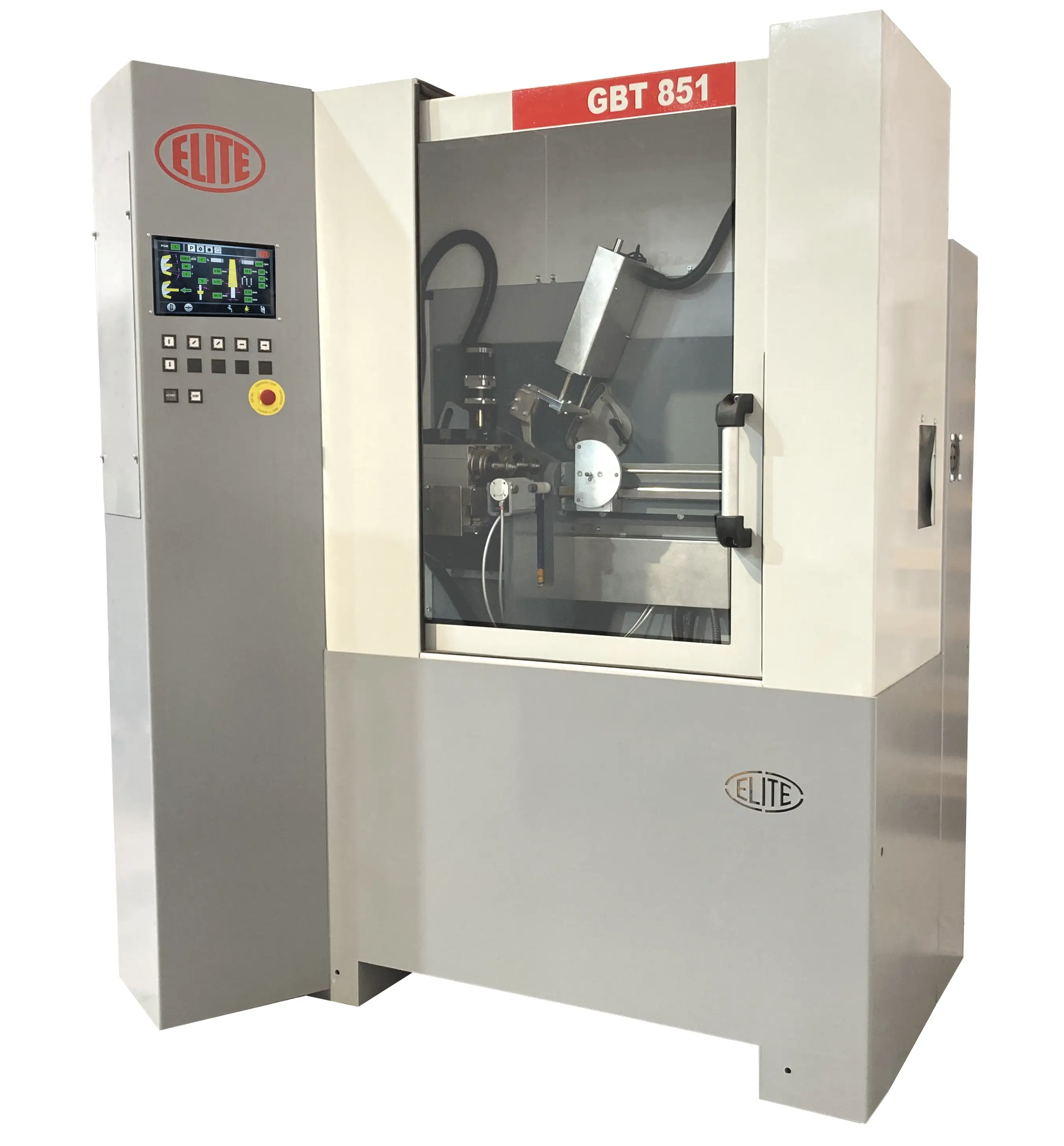

ELITE GBT 851. BASE MACHINE.

Le modèle ELITE GBT 851 est notre rectifieuse CNC pour les flancs des scies circulaires à dents en carbure de tungstène. Il est similaire au GBT 850 mais avec 2 axes CNC supplémentaires qui permettent à la machine d'être entièrement automatique dans chaque réglage de la géométrie des dents. Comptant un total de 6 axes CNC.

Cette version est équipée d'une double meule et son fonctionnement est CNC avec écran LCD couleur de 10,1". Elle permet un meulage précis et rapide des flancs des dents pour fabriquer des scies circulaires en carbure ou réparer des dents nouvellement soudées lors d'un remplacement de dents.

La conception optimale de la cabine assure un réglage facile de la lame de scie.


ELITE GBT 851. COMMENT ÇA FONCTIONNE

Fonctionnement entièrement automatique utilisant 6 axes CNC:

  • A: Pas de dent
  • B: Angle de coupe
  • X: chemin d'affûtage
  • Y1: Angle tangentiel gauche de la roue n°1
  • Y2: Angle tangentiel droit de la roue n°2
  • Z: Angle latéral

Cabine entièrement fermée pour un fonctionnement silencieux avec un système d'ouverture de porte très rapide qui garantit un placement rapide de la lame de scie et une porte d'accès pour l'entretien.

Diamètre de scie de 100 à 850 mm, pour meuler les flancs des disques inciseur ou des machines portatives ainsi que des scies de scierie.

Pas de dent programmable depuis le panneau de commande.

Panneau de configuration facile à utiliser

Panel%20control
Le panneau de commande à écran tactile couleur permet de créer ou d'éditer un programme pendant que la machine travaille sur un autre programme. Parmi les valeurs programmables figurent:

  • Programmation de l'angle de dent: L'axe de la meule se déplacera automatiquement à la valeur entrée dans le programme.
  • Chemin d'affûtage
  • Charge d'affûtage
  • Vitesse d'affûtage
  • Pas de dent
  • Mouvement d'indexation du cliquet d'alimentation des dents
  • Nombre de dents
  • Dents cassées

Vitesse de rotation de la meule variable de 5.000 à 9.000 RPM

Nos machines incluent l'entraînement à fréquence variable en standard, ce qui vous permet de régler la vitesse de la meule à la valeur optimale et de réduire également la consommation d'énergie.

Un accès facile

Cabina%20back
Conception épurée et accès facile pour l'entretien ou la réparation de la machine.

Maintenance aisée

Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégée par un capot facile à ouvrir.
Cabina%20mecanica
Cabina%20cuadro%20electrico
L'armoire électrique est organisée de manière propre, de sorte que la maintenance est facile lorsque vous en avez besoin.


ELITE GBT 851. ÉQUIPEMENT INCLUS

  • Porte-scie pour incisives de ø100 à 210 mm.
  • Porte-scie pour disques de ø210 à 850 mm.
  • Bague de centrage: ø30 mm.
  • Support de meule pour meules d'affûtage (2 unités)
  • Clou d'alimentation de 3 mm.
  • Dispositif d'affûtage en série de diamètres égaux
  • Éclairage de la zone de travail à l'aide d'une lampe LED
  • Petit extracteur de brouillard.
  • Machine fermée par cabine.
  • Préparation pour se connecter au système de filtration individuel ELITE modèle FILTRAmaq ou au système de filtration centralisé.

ELITE GBT 851. CARACTÉRISTIQUES

DONNÉES TECHNIQUESGBT 851
Diamètre de la lame de scieDe ø100 à ø850 mm. (4" à 33,5")
Diamètre du trou de la lame de scieA partir de ø10 mm.
Épaisseur des dents de scieJusqu'à 14 mm.
Épaisseur du corps de scieJusqu'à 8 mm.
Pas de dentDe 1 à 125 mm.
RECTIFICATION DES FLANCS
Chemin d'affûtageJusqu'à 40 millimètres.
Angle de coupeDe -15º à +30º
Angle de coupe radialeDe -5º à +6º
Angle de coupe tangentielDe 0º à 8º
ÉQUIPEMENT DE RÉFRIGÉRATION
Capacité du réservoir220 litres
Débit de liquide de refroidissementJusqu'à 40 litres/minute
DONNÉES TECHNIQUES
AutomatisationUtilisation de 4 axes CNC (A, B, X, Y1, Y2, Z)
Serrage lame de sciePar piston pneumatique
Meule moteur0,75 kW (chaque unité)
Vitesse de la meuleréglable de 5000 à 9000 RPM
Diamètre de la meuleø100 mm.
Diamètre du trou de la meuleø20 mm.
Dimensions des machines1650 x 1200 x 1900 mm.
Poids de l'appareil840 kg.

LES PRÉ-REQUIS TECHNIQUES

Connexion d'air 6 bars requise.
Tension de connexion: 230-240 V 2Ph, 50/60 Hz
Puissance de connexion requise: 2,8 kW


ACCESSOIRES OPTIONNELS RECOMMANDÉS

Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
FILTRAmaq%20UNO


TÉLÉCHARGER LA BROCHURE

GBT 850-ES_EN.pdf


COMPARAISON DES MACHINES EN UN COUP D'ŒIL

MODÈLEMEULAGE SUPÉRIEURFACE MEULAGERECULER LE MEULAGERECTIFICATION DES CÔTÉS
AVB 850Toutes les formes de dentsToutes les formes de dentsNonNon
AVB 750Toutes les formes de dentsToutes les formes de dentsNonNon
SVG 850Toutes les formes de dentsDents platesNonNon
SVG 750Toutes les formes de dentsDents platesNonNon
MVB 850Dents platesDents platesOuiNon
MVB 750NonNonOuiNon
MVB 650NonDents concaveNonNon
GBT 851NonNonNonOui: les deux côtés en même temps
GBT 850NonNonNonOui: les deux côtés en même temps
GBT 750NonNonNonOui: Un côté à la fois
