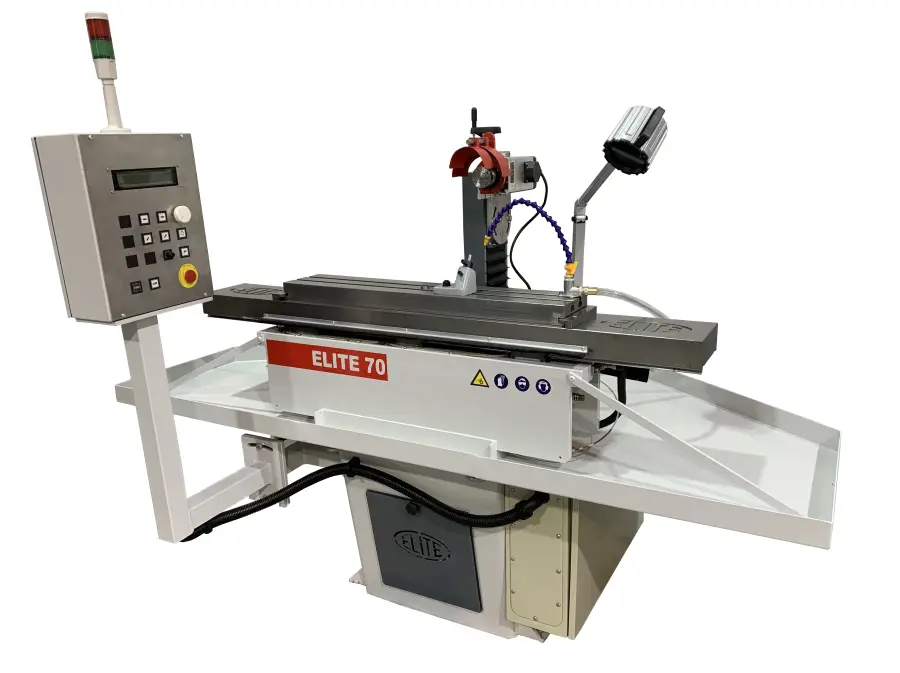

ELITE 70

Affûteuse universelle robuste parfaite pour les outils de coupe du bois ou du métal tels que les fraises, les alésoirs, les lames profilées, les têtes de toupie et autres

AFFÛTEUSE UNIVERSELLE POUR OUTILS ET FRAISES

POUR L'AFFÛTAGE DE TOUT TYPE D'OUTILS, DE CEUX UTILISÉS EN MENUISERIE À CEUX UTILISÉS EN MÉCANIQUE. SA LARGE GAMME D'ACCESSOIRES NOUS PERMET DE L'ADAPTER À N'IMPORTE QUEL TRAVAIL.

ELITE%2070

POINTS FORTS

  • Meulage avec des meules de différents diamètres avec variation de vitesse de 3 000 à 9 000 tr/min et moteur de meule de 2 CV
  • Table de travail avec double serrage en "T" pour une rigidité supplémentaire dans la fixation qui permet de charger jusqu'à 200 kg, atteignant une précision au micron pour l'affûtage ou le meulage les plus exigeants de vos outils de coupe
  • Table inclinable à 360º. En desserrant la vis centrale et les deux languettes latérales, la table permet une rotation à 360º
  • Contrôle très facile à utiliser et accessible
  • Mécanique très robuste pour une longue durée de vie de la machine.

ÉLITE 70. LE CONCEPT

L'ELITE 70 est notre affûteuse universelle d'outils et de couteaux de haute précision et robuste, conçue pour les travaux les plus difficiles, car elle permet de charger jusqu'à 200 kg sur la table de travail, atteignant une précision de l'ordre du micron pour l'affûtage ou le meulage le plus exigeant de votre coupe. outils.

L'axe Y (profondeur) est déplacé par une vis à billes et des guides de roulement à billes à recirculation pour le mouvement le plus fluide et le plus précis possible. C'est pourquoi nous pouvons garantir des résolutions allant jusqu'à 0,005 mm.

L'axe X (table) et Z glisse également sur des guides à recirculation de billes, dans sa version manuelle, il est déplacé par une courroie crantée pour obtenir le mouvement le plus doux et le moins de vibrations.

Dans sa version automatisée, cet axe X est également entraîné par une vis à recirculation de billes.

Malgré sa grande robustesse et sa précision, son fonctionnement général est très simple et confortable, puisque tous les mouvements sont effectués depuis l'avant de la machine, pouvant déplacer la table (axes X et Y) depuis l'arrière.


ÉLITE 70. COMMENT ÇA MARCHE

Version avec 1 axe CNC (Z vertical) et échelle numérique sur les axes X, Y, Z

Cabine

Cabine complète ou demi-cabine disponible en option.
ELITE%2070

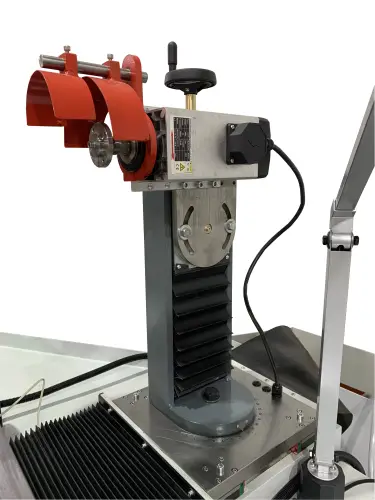

Moteur de meule

Moteur de meule direct pour pleine puissance (2 CV) avec variateur de vitesse de 3000 à 9000 tr/min
(En option jusqu'à 18 000 tr/min)
ELITE%2070%20Grinding%20wheel%20motor

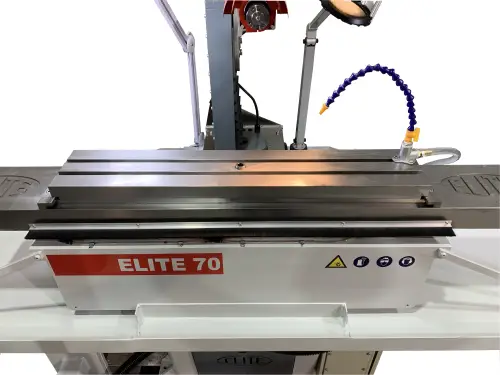

Table de travail

Table de travail avec rotation à 360º, pour pouvoir travailler à partir de toutes les positions requises. Il a une graduation pour un réglage précis de la position.
Tabla%20giratoria

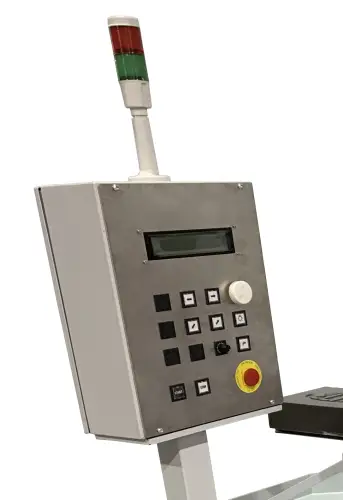

Panneau de commande

Panneau de commande permettant de régler le sens de rotation et la vitesse des roues en fonction du diamètre, ainsi que les différents programmes disponibles en option.
ELITE%2070%20Control%20Panel
Panneau de commande avec indicateur de position d'échelle numérique. Jusqu'à 3 axes : X, Y, Z disponibles en option.
Visualizador%20de%20cotas


ACCESSOIRES OPTIONNELS

Panneau de commande CNC pour jusqu'à 4 axes interpolés. Gestion facile et guidée. écran LCD

Mouvement vertical motorisé. Le volant est entraîné par l'avant de la machine

Écran pour visualiser la position en temps réel avec jusqu'à 3 axes (X, Y, Z)


ÉLITE 70. SPÉCIFICATIONS

DONNÉES TECHNIQUESÉLITE 70
Moteur de meuleDe 3000 à 9000 tr/min et 2 CV (en option jusqu'à 18000 tr/min)
Diamètre de la meuleJusqu'à ø150 mm.
Dimensions table de travail870 x 160 mm orientable de +90º à -90º
Course utile axe X550 millimètres.
Course utile axe Y200 millimètres.
Course utile axe Z400 millimètres.
Rotation verticale de la broche360º
Rotation horizontale de la broche180º
Poids maximum sur la table200 kilogrammes.
VERSIONS DISPONIBLES
ModèleTaille de l'emballagePoids
Version CNC1700 x 1400 x 1800 mm.1400 Kg.
Version manuelle1500 x 870 x 1400 mm.1200 Kg.

TÉLÉCHARGER LA BROCHURE

ELITE 70 - FR.pdf


COMPARAISON DES MACHINES EN UN COUP D'ŒIL

MODÈLEAutomatisationPuissance moteurTaille du tableauMax. poids de l'outilIdéal pour
ELITE CNC5 axes CNC1,5kWNon50 Kg.Outils métalliques
ELITE 92 CNCJusqu'à 4 axes CNC1,5kWNon50 Kg.Outils en bois
ELITE 70Manuel1,5kWNon200 Kg.Outils métalliques
ELITE 92Manuel1,5kW870 x 160 mm.100 Kg.Outils en bois
ELITE miniManuel0,25kW470 x 133 mm.20 kg.Outils en bois
