MANUELLE FLANKENSCHLEIFMASCHINE ZUR REPARATUR VON KREISSÄGEBLÄTTERN MIT HARTMETALLSPITZEN VON ø100 BIS ø850 MM.
.webp)
HIGHLIGHTS
- Optional integrierte Kühleinheit.
- Robustes und sehr einfaches Design, das eine störungsfreie Weiternutzung der Maschine ermöglicht
- Einfach zu verwenden
- Sehr kompakte Maschine mit einer großen Auswahl an Scheibendurchmessern: von 100 bis 850 mm.
ELITE GBT 750. DAS KONZEPT.
Das ELITE-Modell GBT 750 ist unser seitlicher Schärfer für Kreissägen mit Wolframcarbid-Zähnen, der manuell und einfach zu bedienen ist.
Es ist mit einer einzigen Schleifscheibe ausgestattet und wird manuell bedient.
Sägedurchmesser ab 100 mm. zum Schleifen der Flanken von Ritzscheiben oder Handmaschinen.
Ermöglicht die Indexierung jeder Art von Zahnteilung.
Es ermöglicht ein präzises und schnelles Schärfen der Zähne, um die Säge nach einem kompletten Neuschliff der Zähne oder einer Teilreparatur der Säge in ihrem ursprünglichen Zustand zu belassen.

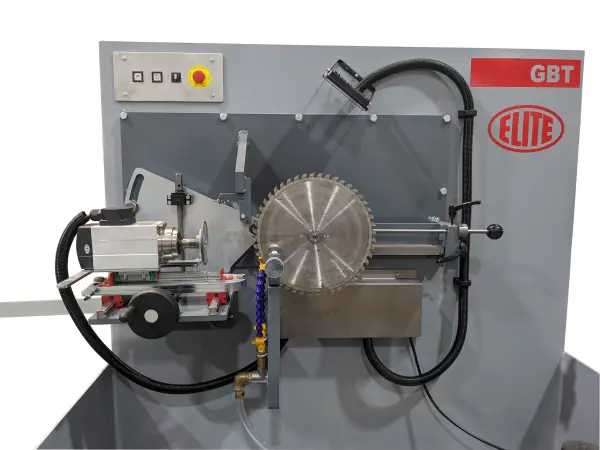

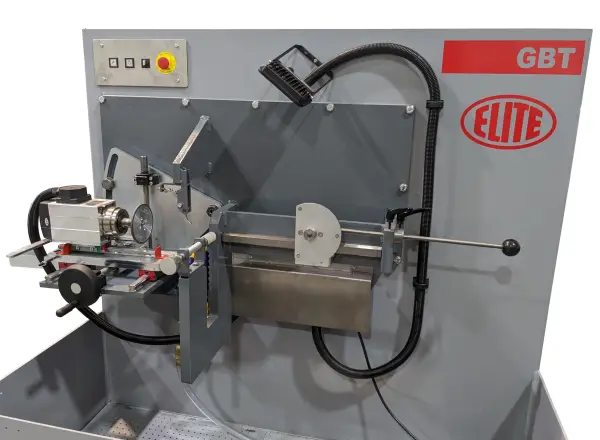

ELITE GBT 750. WIE ES FUNKTIONIERT.
Einfaches und benutzerfreundliches Bedienfeld, mit dem Sie die Radrichtung nach links oder rechts auswählen können.
Der Schleifscheibenmotor mit motorisiertem Direktspindelsystem dreht sich mit 9000 U/min für optimale Schleifqualität bei minimalem Steinverschleiß. Der Antrieb erfolgt über einen Frequenzumrichter.
Sägedurchmesser
Sägedurchmesser ab 100 mm.
Zum Schleifen der Flanken von Ritzscheiben oder Handmaschinen.
Ermöglicht die Indexierung jeder Art von Zahnteilung.

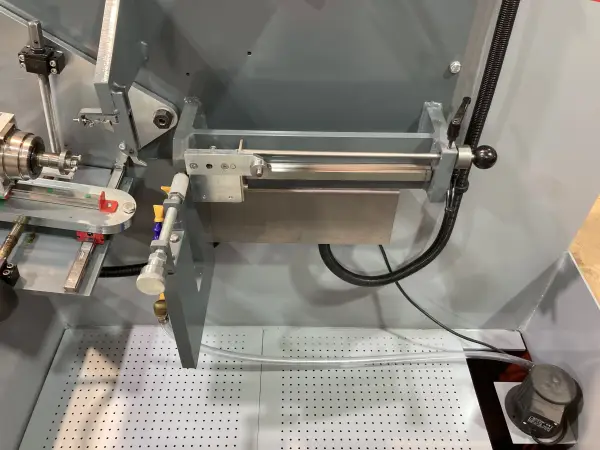

Integrierte Kühleinheit
Ermöglicht Nassschärfen für eine bessere Oberflächenqualität und eine längere Lebensdauer der Scheibe.
Es verfügt über einen 200-Liter-Tank mit abnehmbaren Rosten für eine einfache Reinigung.
Als Option erhältlich.
Schärfen der Seiten der Zähne
Einfacher Zugriff
Sauberes Design und einfacher Zugang für Service oder Reparatur der Maschine.
Einfache Wartung

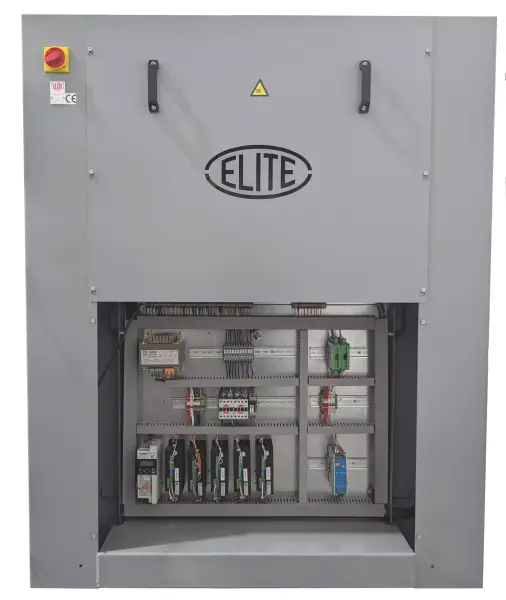

Die Schalttafel befindet sich unten und die Mechanik oben an der Maschine, geschützt durch eine leicht zu öffnende Abdeckung.
Der Schaltschrank ist sauber organisiert, sodass die Wartung bei Bedarf einfach ist.
ELITE GBT 750. AUSRÜSTUNG INKLUSIVE
- Schleifscheibenhalter zum Schärfen von Scheiben
- Vorausnagel.
- Vorrichtung zum Serienschärfen gleicher Durchmesser
- Vorbereitet für den Anschluss an Ihr individuelles ELITE-Filtersystem Modell FILTRAmaq oder Ihr zentrales Filtersystem.
ELITE GBT 750. SPEZIFIKATIONEN
| TECHNISCHE DATEN | GBT 750 |
|---|---|
| Sägeblattdurchmesser | Von ø100 bis ø850 mm. (4" bis 33,5") |
| Sägeblattlochdurchmesser | Ab ø10 mm. (0,4") |
| Dicke des Sägeblattkörpers | Bis zu 8mm. (0,31") |
| Zahnteilung | Jeder Schritt ist möglich |
| FLANKENSCHLEIFEN | |
| Schärftour | Bis zu 40 mm. (1,57") |
| Ablösewinkel | Von -15º bis +30º |
| Radialer Schnittwinkel | Bis zu +6º |
| Tangentialer Schnittwinkel | Bis zu +8º |
| KÜHLGERÄTE | Optional |
| Tankinhalt | 220 Liter |
| Kühlmitteldurchfluss | Bis zu 40 Liter/Minute |
| TECHNISCHE DATEN | |
| Motorrad | 0,75 Kilowatt |
| Radgeschwindigkeit | 9000 U/min |
| Schleifscheibendurchmesser | ø100mm. |
| Schleifscheibenlochdurchmesser | ø20mm. |
| Maschinenabmessungen | 1570 x 1180 x 1780 mm. |
| Maschinengewicht | 470 Kg. |
TECHNISCHE ANFORDERUNGEN
Anschlussspannung: 220-240V 2Ph 50/60Hz
Erforderliche Anschlussleistung: 1,5 kW
EMPFOHLENE OPTIONALE ZUBEHÖRTEILE
Sägehalter für Incisoren und für Scheiben sowie Zentrierringe in verschiedenen Größen

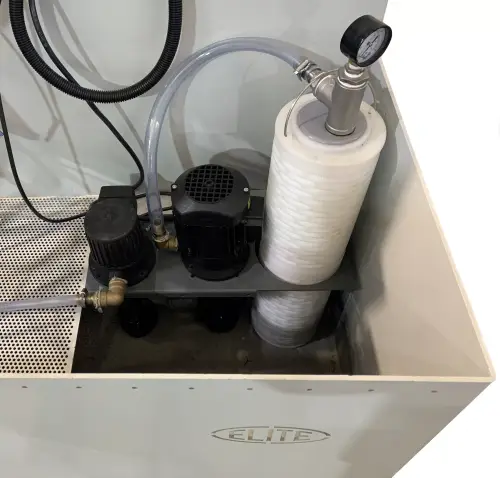

Für eine bessere Schärfqualität wird die Ausrüstung mit dem Filtersystem ELITE FILTRAmaq UNO empfohlen. Filtration bis 2 µm.

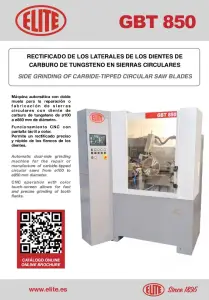

BROSCHÜRE HERUNTERLADEN
AUSKÜNFTE VERLANGEN
MASCHINENVERGLEICHE AUF EINEN BLICK
| MODELL | TOP SCHLEIFEN | PLANSCHLEIFEN | RÜCKSEITIGES SCHLEIFEN | SEITENSCHLEIFEN |
|---|---|---|---|---|
| AVB 850 | Alle Zahnformen | Alle Zahnformen | Nein | Nein |
| AVB 750 | Alle Zahnformen | Alle Zahnformen | Nein | Nein |
| SVG 850 | Alle Zahnformen | Flache Zähne | Nein | Nein |
| SVG 750 | Alle Zahnformen | Flache Zähne | Nein | Nein |
| MVB 850 | Flache Zähne | Flache Zähne | Ja | Nein |
| MVB 750 | Nein | Nein | Ja | Nein |
| MVB 670 | Spanbrecher | Nein | Nein | Nein |
| MVB 650 | Nein | Konkave Zahnschärfer | Nein | Nein |
| GBT 851 | Nein | Nein | Nein | Ja beide Seiten gleichzeitig |
| GBT 850 | Nein | Nein | Nein | Ja beide Seiten gleichzeitig |
| GBT 750 | Nein | Nein | Nein | Ja: Eine Seite nach der anderen |
