GBT 750

Rectificadora manual para los flancos de los dientes en hojas de sierra circular Sistema con una muela para hacer un lado a la vez

RECTIFICADORA DE FLANCOS MANUAL PARA REPARAR HOJAS DE SIERRA CIRCULAR CON PUNTAS DE METAL DURO DESDE ø100 HASTA ø850 MM.

Rectificadora de flancos manual para reparar hojas de sierra circular con puntas de metal duro ELITE modelo GBT 750

DESTACADOS

  • Unidad de refrigeración integrada opcional.
  • Diseño robusto y muy sencillo que permite un uso continuado de la máquina sin averías
  • Fácil de usar
  • Máquina muy compacta con una amplia gama de diámetros de disco: de 100 a 850 mm.

ELITE GBT 750. EL CONCEPTO.

La ELITE modelo GBT 750 es nuestra afiladora lateral para sierras circulares con dientes de carburo de tungsteno de funcionamiento manual y sencillo.

Está equipado con una sola muela y su funcionamiento es manual.

Diámetro de sierra desde 100 mm. para rectificar los flancos de discos incisores o máquinas portátiles.

Permite la indexación de cualquier tipo de paso de diente.

Permite un afilado preciso y rápido de los dientes para dejar la sierra en su estado original tras un repuntado completo de los dientes o una reparación parcial de la sierra.

Opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


ELITE GBT 750. CÓMO FUNCIONA.

Panel de control simple y fácil de usar que permite seleccionar el sentido de dirección de la muela hacia la izquierda o hacia la derecha. Panel de control simple y fácil de usar de la rectificadora de flancos manual ELITE modelo GBT 750

El motor de la muela con un sistema de husillo directo motorizado gira a 9000 RPM para una calidad de afilado óptima con un desgaste mínimo de la piedra. Está impulsado por un convertidor de frecuencia.

Diámetro de la sierra

Diámetro de la sierra de la rectificadora de flancos manual ELITE modelo GBT 750
Diámetro de sierra desde 100 mm.
Para rectificar los flancos de discos incisores o máquinas portátiles.
Permite la indexación de cualquier tipo de paso de diente.

Afilado de los lados de los dientes

Unidad de refrigeración integrada

Permite el afilado en húmedo para una mejor calidad de la superficie y una mayor vida útil de la muela.
Integra un depósito de 200 litros con rejillas extraíbles para facilitar su limpieza.
Disponible como opción.
Equipo de refrigeración de la afiladora de sierras circulares ELITE modelo GBT 750

Fácil acceso

Fácil acceso para servicio de la máquina ELITE modelo GBT 750
Diseño limpio y fácil acceso para servicio o reparación de la máquina.

Fácil mantenimiento

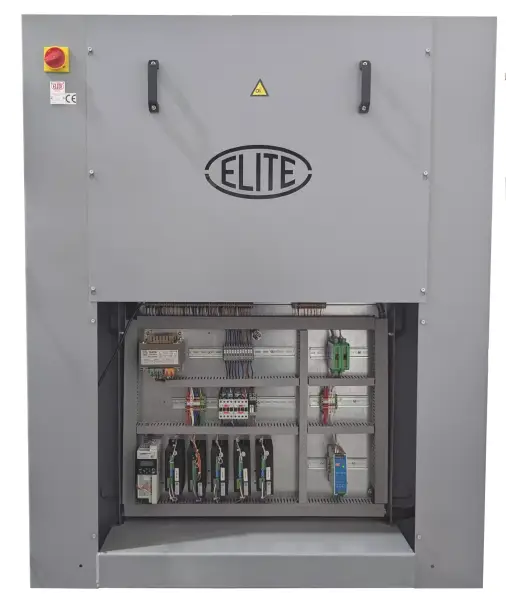

El cuadro eléctrico se sitúa en la parte inferior y la mecánica en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
Fácil acceso a la parte mecánica de la máquina Cuadro eléctrico perfectamente ordenado y accesible El armario eléctrico está organizado de forma limpia, por lo que el mantenimiento es sencillo cuando sea necesario.


ELITE GBT 750. EQUIPAMIENTO INCLUIDO

  • Portamuelas para muelas de afilado
  • Uña de avance.
  • Dispositivo para el afilado en serie de diámetros iguales
  • Preparada para conectar a us sistema de filtración individual ELITE modelo FILTRAmaq o sistema de filtración centralizado.

ELITE GBT 750. ESPECIFICACIONES

DATOS TÉCNICOS GBT 750
Diámetro de la hoja de sierra Desde ø100 hasta ø850 mm. (4" a 33,5")
Diámetro del orificio de la hoja de sierra Desde ø10 mm. (0,4")
Grosor del cuerpo de la hoja de sierra Hasta 8 mm. (0,31")
Paso del diente Cualquier paso es posible
RECTIFICADO DE FLANCOS
Recorrido de afilado Hasta 40 mm. (1,57")
Ángulo de desprendimiento De -15º a +30º
Ángulo de corte radial Hasta +6º
Ángulo de corte tangencial Hasta +8º
EQUIPO DE REFRIGERACIÓN Opcional
Capacidad del tanque 220 litros
Caudal de refrigerante Hasta 40 litros/minuto
DATOS TÉCNICOS
Rueda de motor 0,75 kilovatios
Velocidad de la rueda 9000 RPM
Diámetro de la muela ø100mm.
Diámetro del orificio de la muela ø20mm.
Dimensiones de la máquina 1570 x 1180 x 1780 mm.
Peso de la máquina 470 Kg.

REQUERIMIENTOS TÉCNICOS

Voltaje de conexión: 220-240V 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW


ACCESORIOS OPCIONALES RECOMENDADOS

Portasierras para incisores y para discos, y anillos de centraje de diferentes tamaños

Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
Sistema de filtración económico y de bajo coste de mantenimiento. Modelo ELITE FILTRAmaq UNO


DESCARGAR FOLLETO

Brochure ELITE GBT 850


SOLICITUD DE INFORMACIÓN

Contactar


OPCIONES DE FINANCIACIÓN

Consulte nuestras opciones de financiación para clientes de España sujeta a aprobación financiera

Renting o leasing a: 12 / 24 / 36 / 48 / 60 meses Calculadora de financiación


COMPARACIÓN DE MÁQUINAS DE UN VISTAZO

MODELO AFILADO DEL DORSO AFILADO DE LA CARA DESTALONADO AFILADO DE FLANCOS
AVB 850 Todas las formas de dientes Todas las formas de dientes No No
AVB 750 Todas las formas de dientes Todas las formas de dientes No No
SVG 850 Todas las formas de dientes Dientes planos No No
SVG 750 Todas las formas de dientes Dientes planos No No
MVB 850 Dientes planos Dientes planos No
MVB 750 No No No
MVB 670 Rompeviruta No No No
MVB 650 No Diente cóncavo No No
GBT 851 No No No Sí: ambos lados a la vez
GBT 850 No No No Sí: ambos lados a la vez
GBT 750 No No No Sí: un lado a la vez
