RECTIFIEUSE DE FLANCS MANUELLE POUR RÉPARER LES LAMES DE SCIES CIRCULAIRES AVEC POINTES EN CARBURE DE ø100 À ø850 MM.
POINTS FORTS
- Unité de refroidissement intégrée en option.
- Conception robuste et très simple qui permet une utilisation continue de la machine sans panne
- Facile à utiliser
- Machine très compacte avec une large gamme de diamètres de disques: de 100 à 850 mm.

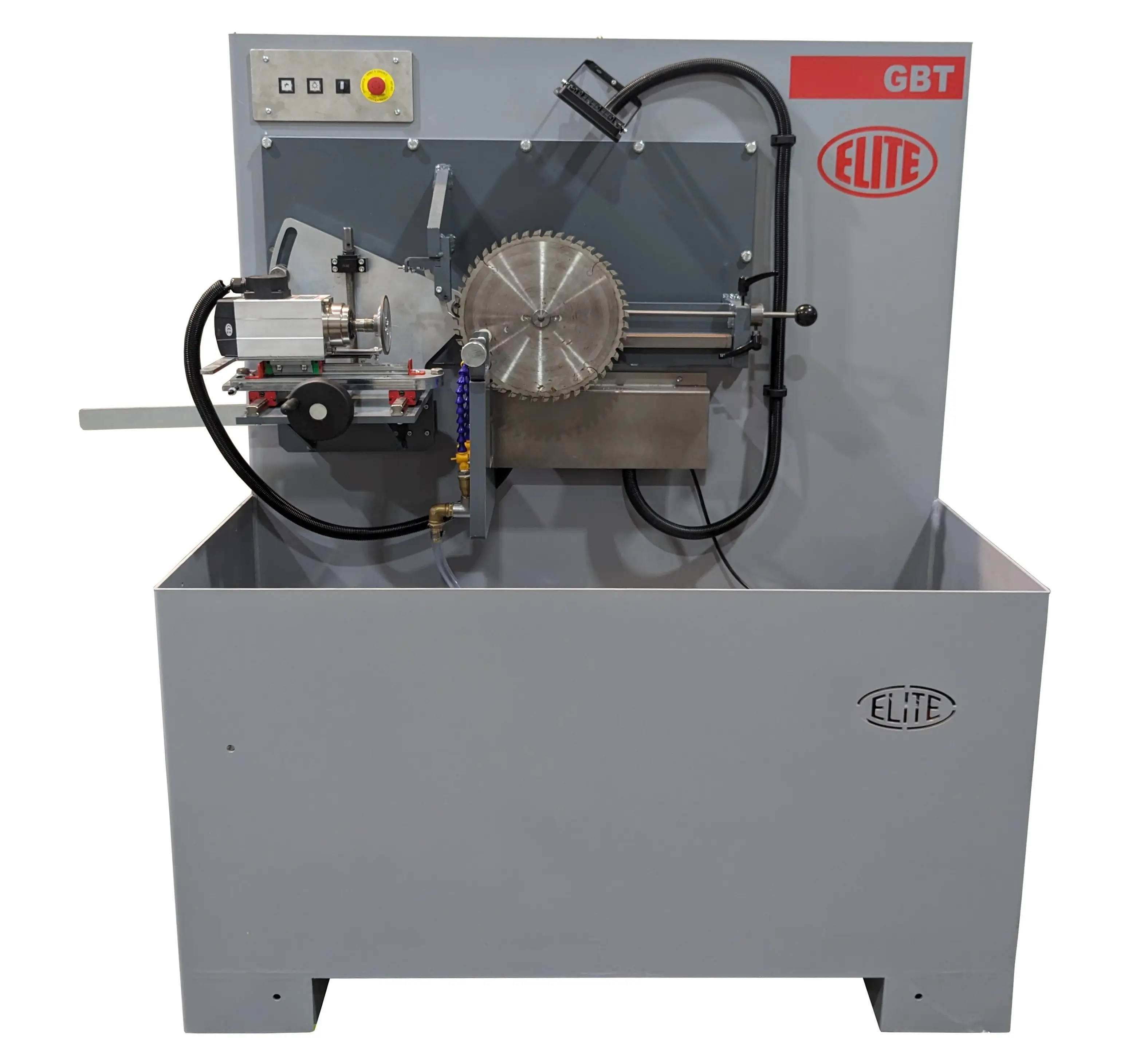

ELITE GBT 750. LE CONCEPT.
Le modèle ELITE GBT 750 est notre affûteuse latérale pour scies circulaires à dents en carbure de tungstène, manuelle et facile à utiliser.
Elle est équipée d'une seule meule et son fonctionnement est manuel.
Diamètre de scie à partir de 100 mm. pour meuler les flancs de disques à inciser ou de machines portatives.
Permet l'indexation de tout type de pas de dent.
Il permet un affûtage précis et rapide des dents pour laisser la scie dans son état d'origine après un rejointoiement complet des dents ou une réparation partielle de la scie.
ELITE GBT 750. COMMENT ÇA MARCHE.
Panneau de commande simple et facile à utiliser qui vous permet de sélectionner le sens de la roue vers la gauche ou la droite.
Le moteur de la meule avec un système de broche directe motorisé tourne à 9.000 tr/min pour une qualité d'affûtage optimale avec une usure minimale de la pierre. Il est piloté par un convertisseur de fréquence.
Diamètre de la scie
Diamètre de scie à partir de 100 mm.
Pour meuler les flancs de disques à inciser ou de machines portatives.
Permet l'indexation de tout type de pas de dent.
Unité de refroidissement intégrée
Permet un affûtage humide pour une meilleure qualité de surface et une durée de vie plus longue des meules.
Il intègre une cuve de 200 litres avec grilles amovibles pour un nettoyage facile.
Disponible en option.
Affûter les côtés des dents
Entretien facile
Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégés par un couvercle facile à ouvrir.
L’armoire électrique est bien organisée, ce qui facilite l’entretien en cas de besoin.
ELITE GBT 750. ÉQUIPEMENT INCLUS
- Porte-scie pour incisives de ø100 à 210 mm.
- Porte-scie pour disques de ø210 à 850 mm.
- Bague de centrage: ø30 mm.
- Support de meule pour affûter les meules
- Avancer le clou.
- Dispositif d'affûtage en série de diamètres égaux
- Préparé pour se connecter à votre système de filtration ELITE individuel modèle FILTRAmaq ou à votre système de filtration centralisé.
ELITE GBT 750. SPÉCIFICATIONS
| DONNÉES TECHNIQUES | GBT 750 |
|---|---|
| Diamètre de la lame de scie | Du ø100 au ø850 mm. (4" à 33,5") |
| Diamètre du trou de la lame de scie | À partir de ø10 mm. (0,4") |
| Épaisseur du corps de la lame de scie | Jusqu'à 8 mm. (0,31") |
| Pas de dent | Toute étape est possible |
| MEULAGE DE FLANCS | |
| Visite d'affûtage | Jusqu'à 40 mm. (1,57") |
| Angle de détachement | De -15º à +30º |
| Angle de coupe radial | Jusqu'à +6º |
| Angle de coupe tangentiel | Jusqu'à +8º |
| ÉQUIPEMENT DE RÉFRIGÉRATION | Optionnel |
| Capacité du réservoir | 220 litres |
| Débit du liquide de refroidissement | Jusqu'à 40 litres/minute |
| DONNÉES TECHNIQUES | |
| Roue moteur | 0,75 kW |
| Vitesse des roues | 9000 tr/min |
| Diamètre de la meule | ø100mm. |
| Diamètre du trou de meule | ø20mm. |
| Dimensions des machines | 1570 x 1180 x 1780 mm. |
| Poids de la machine | 470 Kg. |
LES PRÉ-REQUIS TECHNIQUES
Tension de connexion: 220-240 V 2Ph 50/60 Hz
Puissance de connexion requise: 1,5 kW
ACCESSOIRES OPTIONNELS RECOMMANDÉS
Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
TÉLÉCHARGER LA BROCHURE
COMPARAISON DES MACHINES EN UN CLIN D'OEIL
| MODÈLE | MEULAGE SUPÉRIEUR | FACE MEULAGE | RECULER LE MEULAGE | RECTIFICATION DES CÔTÉS |
|---|---|---|---|---|
| AVB 850 | Toutes les formes de dents | Toutes les formes de dents | Non | Non |
| AVB 750 | Toutes les formes de dents | Toutes les formes de dents | Non | Non |
| SVG 850 | Toutes les formes de dents | Dents plates | Non | Non |
| SVG 750 | Toutes les formes de dents | Dents plates | Non | Non |
| MVB 850 | Dents plates | Dents plates | Oui | Non |
| MVB 750 | Non | Non | Oui | Non |
| MVB 670 | Brise-copeau | Non | Non | Non |
| MVB 650 | Non | Dents concave | Non | Non |
| GBT 851 | Non | Non | Non | Oui: les deux côtés en même temps |
| GBT 850 | Non | Non | Non | Oui: les deux côtés en même temps |
| GBT 750 | Non | Non | Non | Oui: Un côté à la fois |
