AFILADORA DEL DIENTE CÓNCAVO EN SIERRAS CIRCULARES CON DIENTE DE CARBURO DE TUNGSTENO
DESTACADOS
- 2 ejes CNC para trabajo automático programable desde el panel de control
- Paso del diente programable
- Fácil de usar
- Máquina muy compacta con una amplia gama de diámetros de disco: de 210 a 650 mm.
ELITE MVB 650. EL CONCEPTO.
El modelo ELITE MVB 650 es nuestra destalonadora para eliminar el acero en el dorso del diente en sierras circulares con diente de carburo. Se presenta en una configuración con media cabina que la hace especialmente económica para los talleres que precisan del mayor ahorro.
Para sierras de ø210 a 650 mm.
Funcionamiento automático mediante 2 ejes CNC:
B: Uña de avance
X: Recorrido de afilado
El diseño de la cabina garantiza un acceso especialmente fácil para realizar un ajuste rápido de la preparación de la máquina para el afilado.
ELITE MVB 650. CÓMO FUNCIONA
Panel de control fácil de usar
Panel de control fácil de usar con pantalla LCD de texto que permite la programación de la máquina. Entre los valores programables están:
- Recorrido de afilado
- Velocidad de afilado
- Paso del diente
- Velocidad de avance de la uña de avance del diente
- Numero de dientes
- Dientes rotos

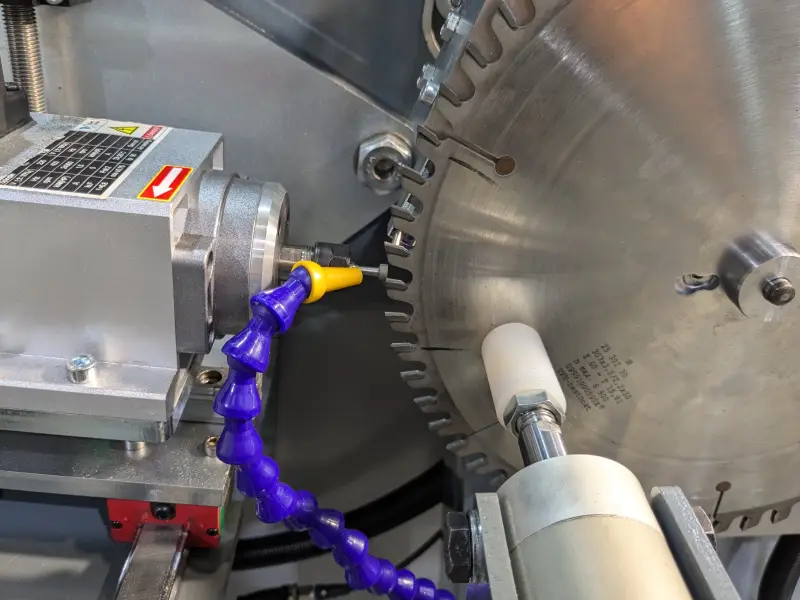

Grupo de afilado
Tanque de refrigerante
Gran depósito de refrigerante con capacidad de hasta 220 litros
Fácil acceso
Diseño limpio y fácil acceso para servicio o reparación de la máquina.
Fácil mantenimiento

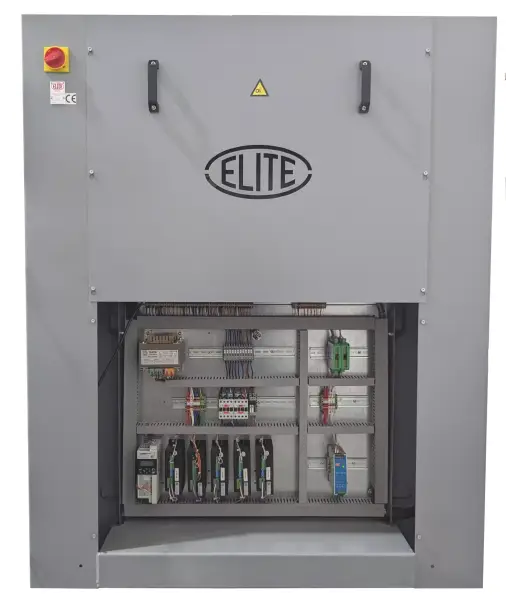

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.
ELITE MVB 650. EQUIPAMIENTO INCLUIDO
- Portasierra para discos de diámetro 210 hasta 650 mm.
- Anillo de centraje: ø30 mm.
- Portamuelas para pivotes de afilado de ø6 mm.
- Uña de avance de 3 mm.
- Dispositivo para el afilado en serie de diámetros iguales
- Media cabina
ELITE MVB 650. ESPECIFICACIONES
| DATOS TÉCNICOS | MVB 650 |
|---|---|
| Diámetro exterior de la hoja de sierra | De ø210 a ø650 mm. (6" a 25,5") |
| Diámetro interior de la hoja de sierra | Desde ø10 mm. |
| Grosor del cuerpo de la sierra | Hasta 8 mm. |
| Paso del diente | Hasta 125 mm. |
| DIENTE CÓNCAVO | |
| Recorrido de afilado | Hasta 25 mm. |
| Ángulo de corte | De 0º a +30º |
| OTROS DATOS | |
| Motor de muela | 0,75 kW |
| Velocidad de la muela | 24.000 RPM |
| Diámetro del eje de la muela para el afilado del diente | ø6 mm. |
| 2 ejes CNC | A: Uña de avance - X: Recorrido de afilado |
| Dimensiones de la máquina | 1430 x 1285 x 1820 mm. |
| Peso de la máquina | 440 kg. |
REQUERIMIENTOS TÉCNICOS
Precisa conexión de aire de 6 bar.
Voltaje de conexión: 220V 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW
ACCESORIOS OPCIONALES RECOMENDADOS
Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
DESCARGAR CATÁLOGO
COMPARACIÓN DE MÁQUINAS DE UN VISTAZO
| MODELO | AFILADO DEL DORSO | AFILADO DE LA CARA | DESTALONADO | AFILADO DE FLANCOS |
|---|---|---|---|---|
| AVB 850 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| AVB 750 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| SVG 850 | Todas las formas de dientes | Dientes planos | No | No |
| SVG 750 | Todas las formas de dientes | Dientes planos | No | No |
| MVB 850 | Dientes planos | Dientes planos | Yes | No |
| MVB 750 | No | No | Yes | No |
| MVB 650 | No | Diente cóncavo | No | No |
| GBT 851 | No | No | No | Sí: ambos lados a la vez |
| GBT 850 | No | No | No | Sí: ambos lados a la vez |
| GBT 750 | No | No | No | Sí: un lado a la vez |
