AFFÛTAGE DU DESSUS ET DES FACES DES DENTS AVEC MEULE PÉRIPHÉRIQUE
POINTS FORTS
- FACILE À UTILISER: panneau de commande avec instructions guidées à l'écran
- FAIBLE ENTRETIEN: sans hydraulique pour un entretien sans problème
- EXCELLENT QUALITÉ PRIX
- Automatisation complète à un prix rationnel: 5 axes CNC pour un travail automatique programmable depuis le panneau de commande
- Pas de dent programmable
- Affûtage automatique du dessus et de la face des lames de scies circulaires à pointe carbure
- Machine très compacte avec une large gamme de diamètres de disques: de 100 à 850 mm.
ELITE SVG 850. LE CHOIX INTELLIGENT.
Le modèle ELITE SVG 850 est notre nouvelle machine à affûter le dessus et la face de toutes les géométries de dents courantes des lames de scie circulaire avec pointe en carbure pour lames circulaires pour des diamètres de lame circulaires de ø100 à 850 mm.
Une machine innovante dotée d'un système de meulage parfait pour couper du bois mélaminé ou stratifié sans écailler ni marquer le bois. Elle utilise le fameux système de meule périphérique pour obtenir une lame de scie au tranchant très lisse. Conçu pour être entièrement automatique, sans coûts supplémentaires superflus. Pas d'extras compliqués qui peuvent facilement se casser ou être coûteux à réparer.
Avec 5 axes CNC pour l'usinage complet de toutes les géométries de dents courantes en un seul cycle. Des courses courtes garantissent un fonctionnement de meulage rapide.
X, Y, Z, A, B:
A: Avancement dentaire
B: Angle de coupe
X: charge d'affûtage
Y: Angle latéral de la dent
Z: chemin d'affûtage
La conception optimale de la cabine garantit un réglage facile de la lame de scie.

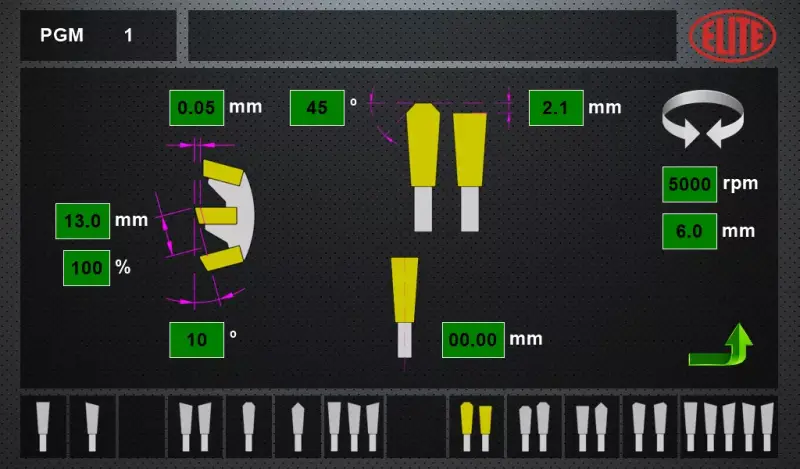

PROGRAMMATION DE L'AFFÛTAGE DU DOS DE LA DENT
L'écran tactile permet une programmation rapide et facile.
La forme de la dent peut être sélectionnée en bas de l'écran. Les données nécessaires à l'affûtage de la dent apparaissent dans la partie centrale de l'écran lorsque le type de dent est sélectionné.

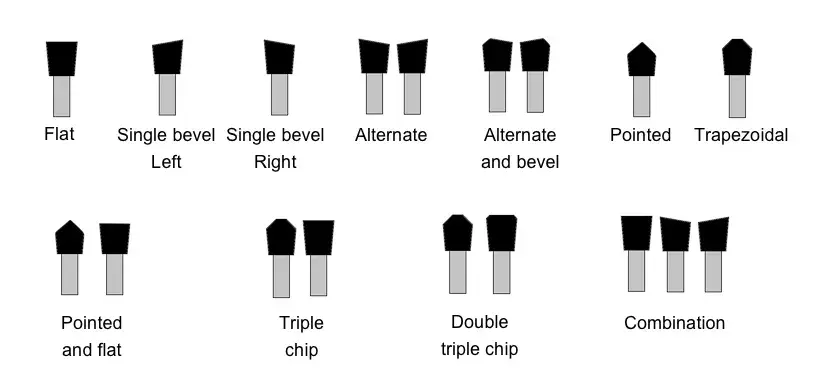

FORMES STANDARD DU DOS DE LA DENT

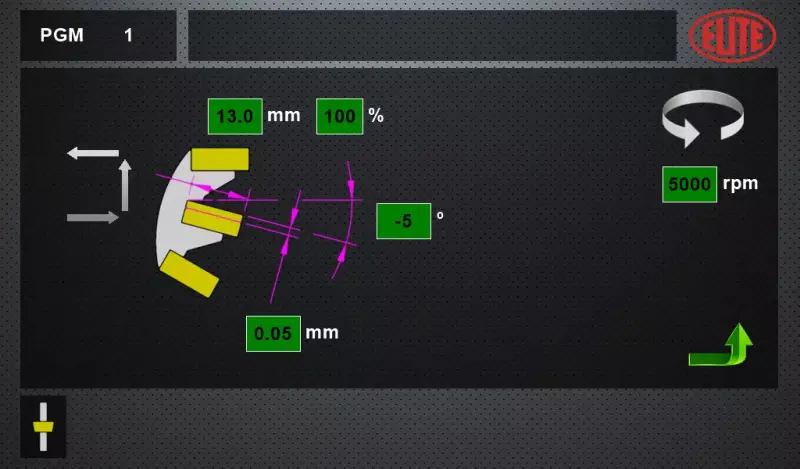

PROGRAMMATION D'AFFÛTAGE SUR FACE DES DENTS
L'écran de programmation de l'affûtage du visage permet de sélectionner, entre autres, le type d'affûtage de la meule : Entrer l'affûtage, éloigner la meule et sortir sans affûtage. Ou passez à l'affûtage et ressortez au polissage avec la meule.
De même, vous pouvez sélectionner le sens de rotation de la roue : Gauche, droite ou changer le sens pour chaque dent. Ainsi que la vitesse de rotation de la meule.
FORMES DE FACE DE DENT STANDARD

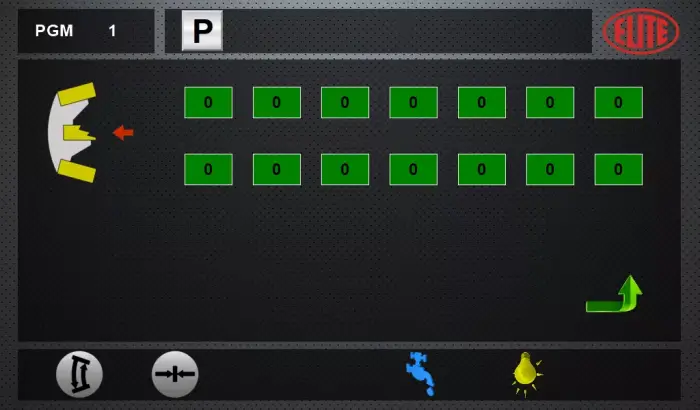

DENTS CASSÉES OU NOUVELLES DENTS
Des dents cassées ou de nouvelles dents peuvent être ajoutées et modifiées facilement. Et puis activez ou désactivez cette fonction sans avoir à modifier les valeurs saisies. Très utile par exemple pour éviter les dents cassées lors de l'affûtage du visage, mais désactiver cette option lors de l'affûtage du dos.
ELITE SVG 850. COMMENT ÇA MARCHE

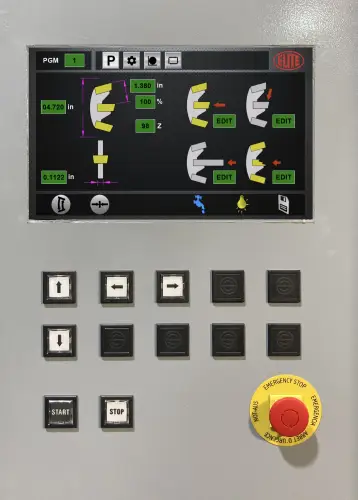

Panneau de contrôle facile à utiliser
Le panneau de commande à écran tactile couleur permet de créer ou d'éditer un programme pendant que la machine travaille sur un autre programme. Parmi les valeurs programmables figurent:
- Programmation de l'angle de dent: L'axe de la meule se déplacera automatiquement à la valeur entrée dans le programme.
- Chemin d'affûtage
- Charge d'affûtage
- Vitesse d'affûtage
- Pas de dent
- Vitesse d'avancement de la griffe d'avancement des dents
- Nombre de dents
- Dents cassées
Jusqu'à 7 dents/minute dans une dent à triple copeau
Vous pouvez aller vite quand c'est nécessaire!
Tous les mouvements ont été optimisés pour réduire les temps morts.
Vitesse de rotation de la meule variable de 2.500 à 5.000 RPM
Nos machines incluent l'entraînement à fréquence variable en standard, ce qui vous permet de régler la vitesse de la meule à la valeur optimale et de réduire également la consommation d'énergie.

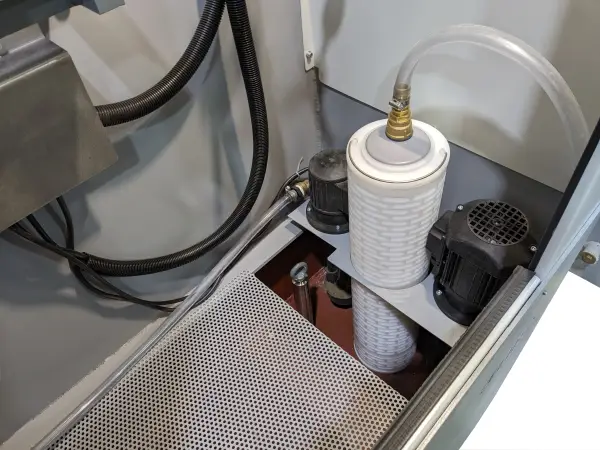

Équipements de réfrigération intégrés
Permet un affûtage humide pour une meilleure qualité d'affûtage et une plus longue durée de vie de la pierre à aiguiser.
Il intègre un réservoir de 200 litres avec des grilles amovibles pour un nettoyage facile.
Un accès facile
Conception épurée et accès facile pour l'entretien ou la réparation de la machine.

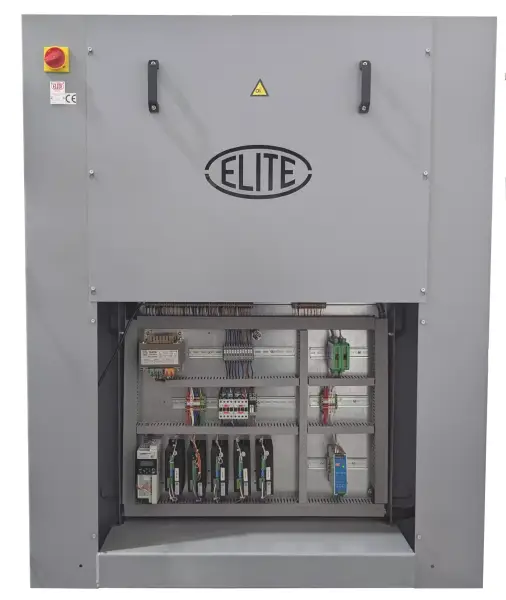

Maintenance aisée
Le panneau électrique est situé en bas et la mécanique en haut de la machine, protégée par un capot facile à ouvrir.
L'armoire électrique est organisée de manière propre, de sorte que la maintenance est facile lorsque vous en avez besoin.
ELITE SVG 850. ÉQUIPEMENT INCLUS
- Support de meule pour meules d'affûtage du visage et du dos
- Clou d'alimentation de 3 mm.
- Dispositif d'affûtage en série de diamètres égaux
- Éclairage de la zone de travail à l'aide d'une lampe LED
- Préparation pour se connecter au système de filtration de la machine ou au système de filtration centralisé.
ELITE SVG 850. SPÉCIFICATIONS
| DONNÉES TECHNIQUES | SVG 850 |
|---|---|
| Diamètre extérieur de la lame de scie | De ø100 à ø850 mm. (4" à 33,5") |
| Diamètre d'alésage de la lame de scie | A partir de ø10 mm. |
| Épaisseur de la lame | Jusqu'à 8 millimètres. |
| Pas de dent | Jusqu'à 125 millimètres. |
| MEULAGE SUPÉRIEUR | |
| Angle de dégagement | De +5º à +25º |
| Angle de biseau | De -45º à +45º |
| Chemin de meulage | Jusqu'à 25 millimètres. |
| Formes de dents disponibles | Plat - Biseau simple - Alterné - Alterné et biseau - Dent pointue - Triple copeau - Pointu et plat - Triple copeau et plat - Double triple copeau - Combinaison |
| MEULAGE DU VISAGE | |
| Angle de crochet | De -10º à +25º |
| Chemin de meulage | Jusqu'à 20 millimètres. |
| Formes de dents disponibles | Face standard plate |
| AUTRES DONNÉES | |
| Moteur de meule | 0,33kW |
| Vitesse de la meule | Réglable de 2500 à 5000 RPM |
| Diamètre de la meule pour le dessus | ø150 mm. |
| Diamètre de la meule pour le visage | ø175 / 200mm. |
| 5 axes CNC | A: cliquet d'avance - B: angle du crochet de la dent - X: charge de meulage - Y: angle latéral de la dent - Z: trajectoire de meulage |
| Dimensions machines | 1650 x 1200 x 1900 mm. |
| Poids de l'appareil | 640 kg. |
LES PRÉ-REQUIS TECHNIQUES
Connexion d'air précise à 6 bars.
Tension de connexion : 220/400 V 2Ph 50/60 Hz
Puissance de connexion requise : 1,5 kW
ACCESSOIRES OPTIONNELS RECOMMANDÉS
Support de scie pour incisives et disques, et supports de centrage de différentes tailles.

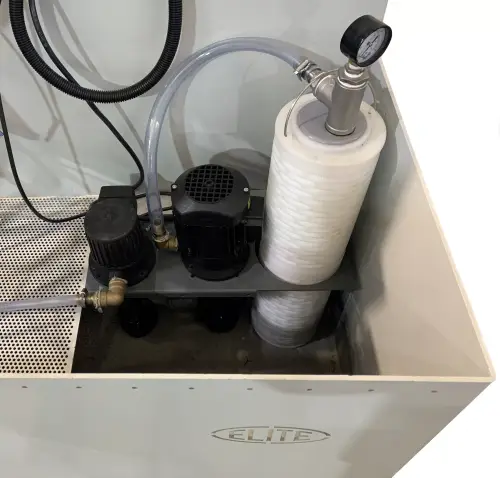

Pour une meilleure qualité d'affûtage, il est recommandé de s'équiper du système de filtration ELITE FILTRAmaq UNO. Filtration jusqu'à 2 µm.
TÉLÉCHARGER LE CATALOGUE
AFFICHER LE MANUEL D'UTILISATION
DEMANDE D'INFORMATION
COMPARAISON DES MACHINES EN UN CLIN D'OEIL
| MODÈLE | MEULAGE SUPÉRIEUR | FACE MEULAGE | RECULER LE MEULAGE | RECTIFICATION DES CÔTÉS |
|---|---|---|---|---|
| AVB 850 | Toutes les formes de dents | Toutes les formes de dents | Non | Non |
| AVB 750 | Toutes les formes de dents | Toutes les formes de dents | Non | Non |
| SVG 850 | Toutes les formes de dents | Dents plates | Non | Non |
| SVG 750 | Toutes les formes de dents | Dents plates | Non | Non |
| MVB 850 | Dents plates | Dents plates | Oui | Non |
| MVB 750 | Non | Non | Oui | Non |
| MVB 670 | Brise-copeau | Non | Non | Non |
| MVB 650 | Non | Dents concave | Non | Non |
| GBT 851 | Non | Non | Non | Oui: les deux côtés en même temps |
| GBT 850 | Non | Non | Non | Oui: les deux côtés en même temps |
| GBT 750 | Non | Non | Non | Oui: Un côté à la fois |
