AFILADO DEL DORSO Y DE LA CARA DE LOS DIENTES CON LA PERIFERIA DE LA MUELA
DESTACADOS
- FÁCIL DE USAR: Panel de control con instrucciones guiadas en pantalla
- BAJO MANTENIMIENTO: Sin sistema hidráulico para un mantenimiento sin problemas
- EXCELENTE CALIDAD PRECIO
- Automatización completa con un precio racional: 5 ejes CNC para trabajo automático programable desde el panel de control
- Paso del diente programable
- Afilado automático de la parte superior y frontal de las hojas de sierra circular con punta de carburo
- Máquina muy compacta con una amplia gama de diámetros de disco: de 100 a 850 mm.

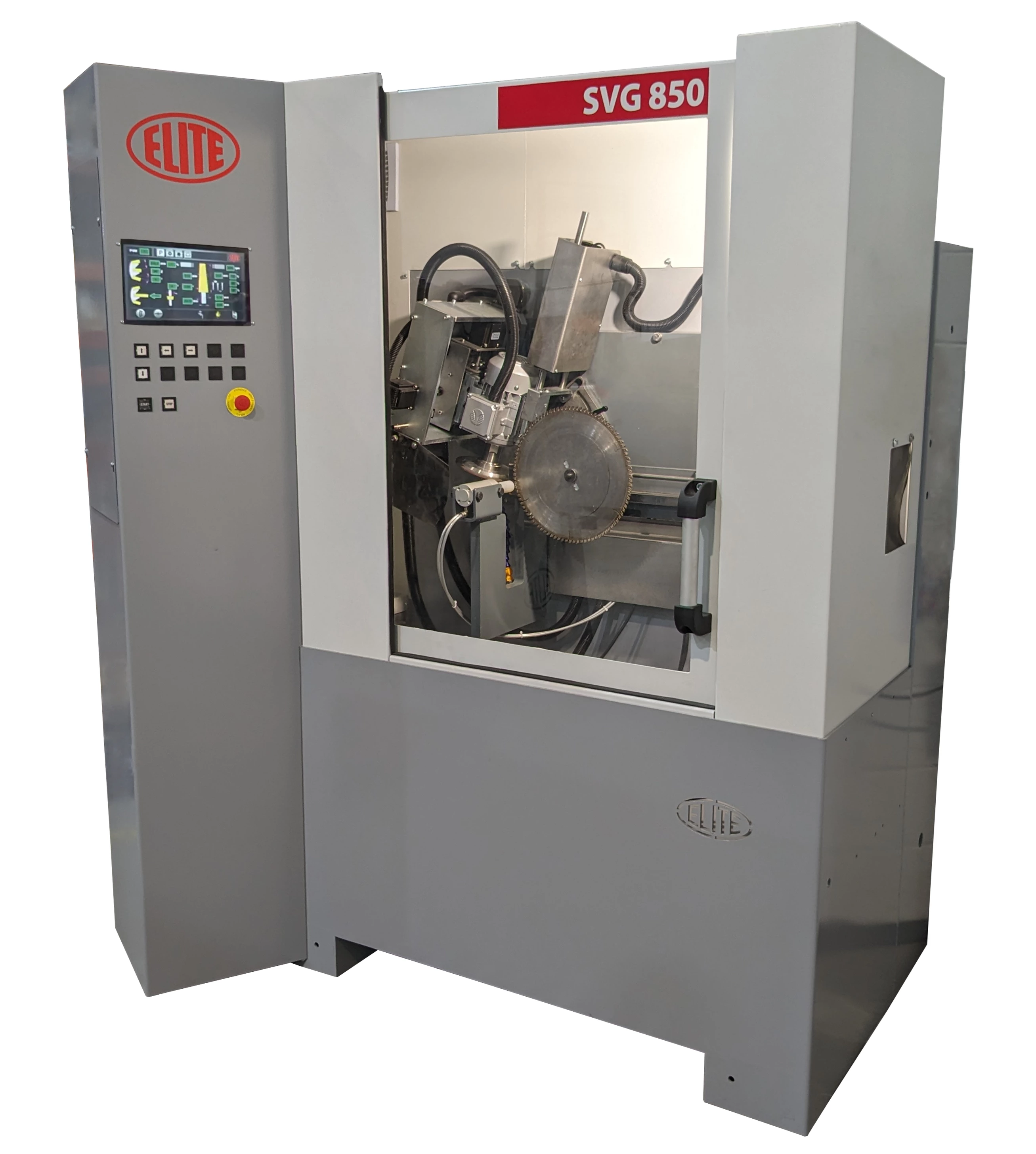

ELITE SVG 850. LA ELECCIÓN INTELIGENTE.
El modelo ELITE SVG 850 es nuestra nueva máquina afiladora para la parte del dorso y la cara de todas las geometrías de dientes comunes en hojas de sierra circular con punta de carburo para diámetros de hojas circulares de ø100 a 850 mm.
Una innovadora máquina con sistema de muelas perfecta para cortar melamina o madera laminada sin astillar ni marcar la madera. Utiliza el famoso sistema con muela periférica para conseguir una hoja de sierra con un filo de corte muy suave.
Diseñada para ser totalmente automática, sin costes adicionales superfluos. Sin elementos extras complicados que se puedan romper fácilmente o sean costosos de reparar.
Con 5 ejes CNC para un mecanizado completo de todas las geometrías de dientes comunes en un ciclo. Las trayectorias de recorrido cortas garantizan una operación de rectificado rápida.
X, Y, Z, A, B:
- A: Avance del diente
- B: Ángulo de corte
- X: Carga de afilado
- Y: Ángulo lateral del diente
- Z: Recorrido de afilado
El diseño óptimo de la cabina garantiza un fácil ajuste de la hoja de sierra.
Presentación
PROGRAMACIÓN DEL AFILADO DEL DORSO DEL DIENTE
La pantalla táctil permite una programación sencilla y rápida.
La forma del diente se puede seleccionar en la parte inferior de la pantalla. Los datos necesarios para el afilado del diente aparecen en la parte central de la pantalla cuando se selecciona el tipo de diente.

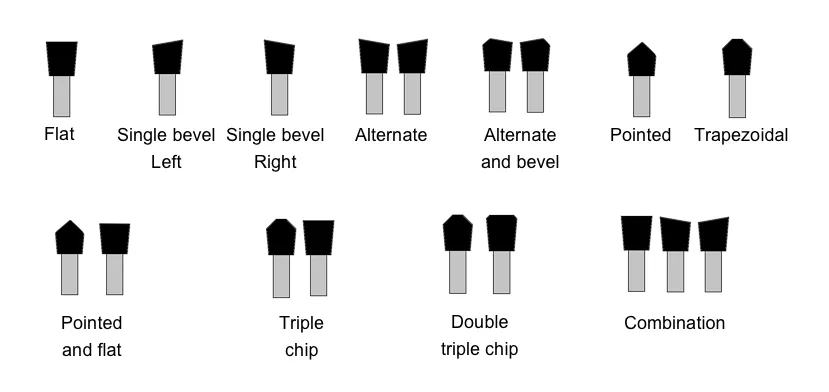

FORMAS DEL DORSO DEL DIENTE ESTÁNDAR
PROGRAMACIÓN DEL AFILADO DE LA CARA DEL DIENTE
La pantalla para la programación del afilado de la cara permite seleccionar entre otros el tipo de afilado de la muela: Entrar afilando, apartar la muela y salir sin afilar. O bien entrar afilando y salir puliendo con la muela.
Igualmente se puede seleccionar el sentido de giro de la muela: Izquierda, derecha o cambio del snetido a cada diente. Así como la velocidad de rotación de la muela.
FORMAS DE LA CARA DEL DIENTE ESTÁNDAR
DIENTES ROTOS O DIENTES NUEVOS
Se pueden añadir y modificar los dientes rotos o los dientes nuevos de forma fácil. Y luego activar o desactivar esta función sin necesidad de modificar los valores introducidos. Muy útil por ejemplo para saltar dientes rotos durante el afilado de la cara, pero desactivar esta opción cuando se afila el dorso.
ELITE SVG 850. CÓMO FUNCIONA
Panel de control fácil de usar
El panel de control con pantalla táctil a color permite la creación o edición de un programa mientras la máquina está trabajando en otro programa. Desde un solo programa podemos guardar todos los datos de la sierra: Tanto la configuración del programa para el dorso, como para la cara, dientes rotos o dientes nuevos. Todo desde el mismo programa de afilado. Estos valores se pueden activar o desactivar en cualquier momento sin necesidad de modificar el programa y por lo tanto de perder los valores almacenados.
Entre los valores programables están:
- Programación de la geometría del diente
- Ruta de afilado
- Carga de afilado
- Velocidad de afilado
- Paso del diente
- Velocidad de avance de la uña de avance del diente
- Número de dientes
- Dientes rotos
- Dientes nuevos
Hasta 7 dientes/minuto en dientes de trapecio plano
¡Tiene la opción de ir rápido cuando sea necesario!
Todos los movimientos han sido optimizados para reducir los tiempos muertos.
Velocidad de rotación de la muela variable de 2.500 a 5.000 RPM
Nuestras máquinas incluyen variador de frecuencia como característica estándar, por lo que puede ajustar la velocidad de la muela al valor óptimo y también reducir el consumo de energía.

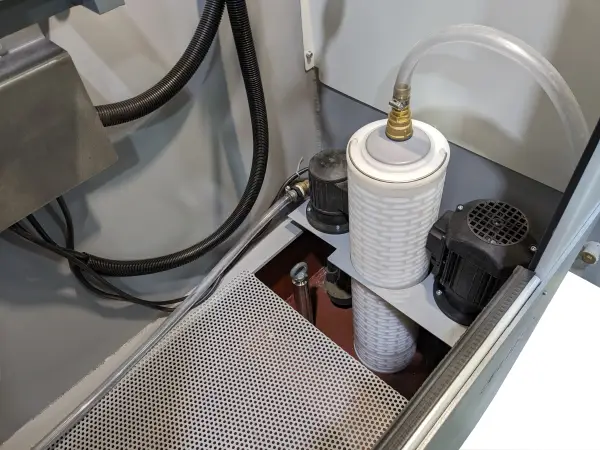

Equipo de refrigeración integrado
Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilar.
Integra un depósito de 200 litros con rejillas extraíbles para una fácil limpieza.
Fácil acceso
Diseño limpio y fácil acceso para servicio o reparación de la máquina.
Fácil mantenimiento

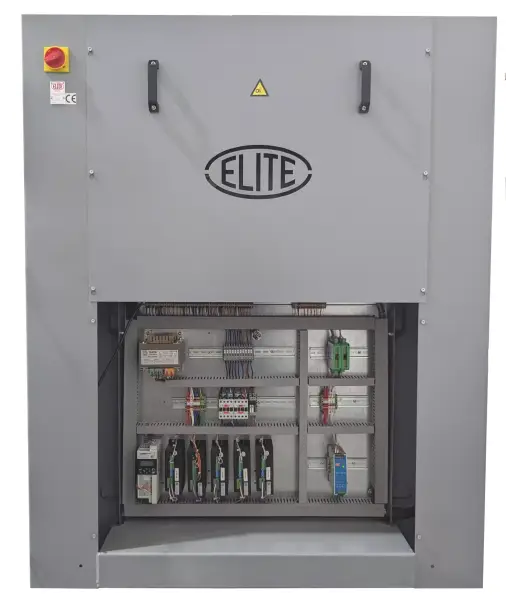

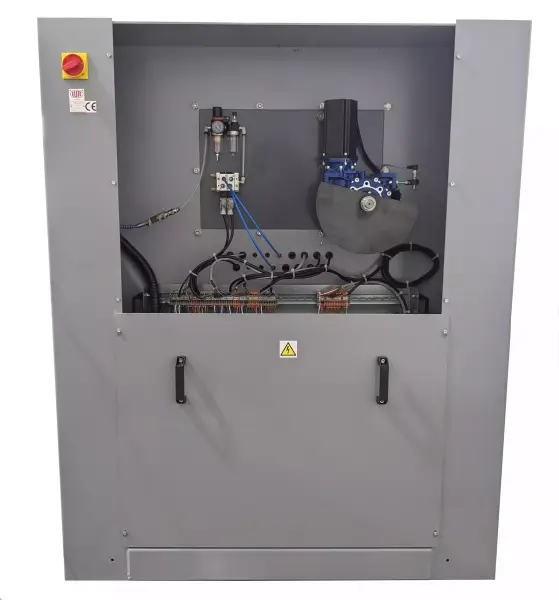

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.
ELITE SVG 850. EQUIPAMIENTO INCLUIDO
- Portasierras para incisores de diámetro 100 hasta 210 mm.
- Portasierra para discos de diámetro 210 hasta 850 mm.
- Anillo de centraje: ø30 mm.
- Portamuelas para muelas de afilado de la cara y el dorso
- Uña de avance de 3 mm.
- Dispositivo para el afilado en serie de diámetros iguales
- Iluminación de la zona de trabajo mediante lámpara LED
- Preparación para conectar a sistema de filtración por máquina o sistema de filtración centralizado.
ELITE SVG 850. ESPECIFICACIONES
| DATOS TÉCNICOS | SVG 850 |
|---|---|
| Diámetro exterior de la hoja de sierra | De ø100 a ø850 mm. (4" a 33,5") |
| Diámetro interior de la hoja de sierra | Desde ø10 mm. |
| Grosor del cuerpo de la sierra | Hasta 8 mm. |
| Paso del diente | Hasta 125 mm. |
| AFILADO DEL DORSO | |
| Ángulo de corte | De +5º a +25º |
| Ángulo de bisel | De -45º a +45º |
| Recorrido de afilado | Hasta 25 mm. |
| Formas de dientes disponibles | Plano - Bisel simple (Derecho o izquierdo) - Alterno - Alterno biselado - Diente de punta - Trapecio - Punta y plano - Trapecio plano - Doble trapecio - Combinación |
| AFILADO DE LA CARA | |
| Ángulo de corte | De -10º a +25º |
| Recorrido de afilado | Hasta 20 mm. |
| Formas de dientes disponibles | Cara plana estándar |
| OTROS DATOS | |
| Motor de la muela | 0,33 kW |
| Velocidad de la muela | Ajustable de 2500 a 5000 RPM |
| Diámetro de la muela para el afilado del dorso | ø150 mm. |
| Diámetro de la muela para el afilado de la cara | ø175 / 200 mm. |
| 5 ejes CNC | A: Paso del diente - B: Ángulo de corte - X: Carga de afilado - Y: Ángulo lateral del diente - Z: Recorrido de afilado |
| Dimensiones de la máquina | 1650 x 1200 x 1900 mm. |
| Peso de la máquina | 640 kilos |
REQUERIMIENTOS TÉCNICOS
Precisa conexión de aire de 6 bar.
Voltage de conexión: 220/400V 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW
ACCESORIOS OPCIONALES RECOMENDADOS
Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
DESCARGAR CATÁLOGO
VER MANUAL DE INSTRUCCIONES
COMPARACIÓN DE MÁQUINAS DE UN VISTAZO
| MODELO | AFILADO DEL DORSO | AFILADO DE LA CARA | DESTALONADO | AFILADO DE FLANCOS |
|---|---|---|---|---|
| AVB 850 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| AVB 750 | Todas las formas de dientes | Todas las formas de dientes | No | No |
| SVG 850 | Todas las formas de dientes | Dientes planos | No | No |
| SVG 750 | Todas las formas de dientes | Dientes planos | No | No |
| MVB 850 | Dientes planos | Dientes planos | Sí | No |
| MVB 750 | No | No | Sí | No |
| MVB 670 | Rompeviruta | No | No | No |
| MVB 650 | No | Diente cóncavo | No | No |
| GBT 851 | No | No | No | Sí: ambos lados a la vez |
| GBT 850 | No | No | No | Sí: ambos lados a la vez |
| GBT 750 | No | No | No | Sí: un lado a la vez |
