MVB 850

Destalonado automático del cuerpo de la sierra circular y afilado plano del dorso y la cara de los dientes de la sierra circular con dientes de carburo de 100 a 850 mm de diámetro

AFILADORA Y DESTALONADORA DE SIERRAS CIRCULARES CON DIENTE DE CARBURO DE TUNGSTENO

MVB850%28F%29

DESTACADOS

  • 4 ejes CNC para trabajo automático programable desde el panel de control
  • Paso del diente programable
  • Destalonadora del cuerpo de la sierra y de disponible como opción afilado plano de la cara y del dorso del diente
  • Fácil de usar
  • Máquina muy compacta con una amplia gama de diámetros de disco: de 100 a 850 mm.

ELITE MVB 850. EL CONCEPTO.

El modelo ELITE MVB 850 es nuestra destalonadora para eliminar el acero en el dorso del diente en sierras circulares con diente de carburo. También está disponible de forma opcional el afilado de la cara y del dorso de dientes planos.

Para sierras de ø100 a 850 mm.

Su especial configuración la convierte en la máquina ideal para el taller de afilado. No solo permite el destalonado del cuerpo de la sierra, sino que también permite el afilado del interior y del exterior del diente en la geometría recta. Esta doble función permite un mayor uso que implica una amortización del coste de la máquina mucho más rápida.
Funcionamiento automático mediante 4 ejes CNC:
B: Ángulo del diente
C: Uña de avance
Z: Recorrido de afilado
X: Carga de afilado

El diseño óptimo de la cabina garantiza una rápida colocación de la hoja de sierra.

Descripción general de la máquina


ELITE MVB 850. CÓMO FUNCIONA

Panel de control fácil de usar

Panel%20control

Panel de control fácil de usar con pantalla táctil a color LCD que permite la programación de la máquina. Entre los valores programables están:
• Programación del ángulo del diente. El eje de la muela se posiciona automáticamente al valor ingresado en el programa
• Recorrido de afilado
• Carga de afilado
• Velocidad de afilado
• Paso del diente
• Velocidad de avance de la uña de avance del diente
• Número de dientes
• Dientes rotos

Grupo de afilado

MVB850%20cuerpo%20afilado

Tanque de refrigerante

Gran depósito de refrigerante con capacidad de hasta 220 litros

GBT%20Coolant%20tank

Destalonado

¡Tiene la opción de ir rápido cuando sea necesario!
Todos los movimientos han sido optimizados para reducir los tiempos muertos.

Afilado de la cara del diente

Avance del diente rápido

Avance del diente lento

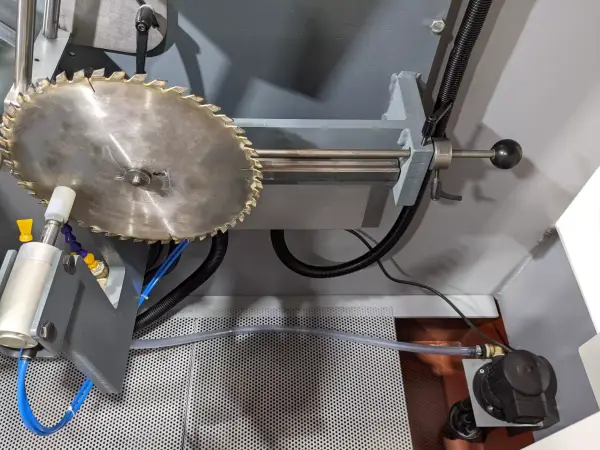

Equipo de refrigeración integrado

SVG%20refrigeracion%20%282%29
Permite el afilado en húmedo para una mejor calidad de afilado y una mayor duración de la piedra de afilar.
Integra un depósito de 200 litros con rejillas extraíbles para una fácil limpieza.

Fácil acceso

Cabina%20back
Diseño limpio y fácil acceso para servicio o reparación de la máquina.

Fácil mantenimiento

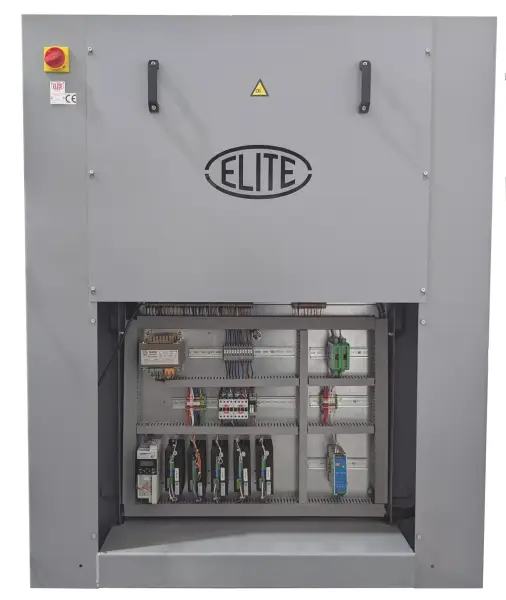

El cuadro eléctrico se encuentra en la parte inferior y el mecánico en la parte superior de la máquina, protegidos por una tapa de fácil apertura.
Cabina%20mecanica
Cabina%20cuadro%20electrico
El cuadro eléctrico está organizado de manera limpia, por lo que el mantenimiento es fácil cuando lo necesita.


ELITE MVB 850. EQUIPAMIENTO INCLUIDO

  • Portasierras para incisores de diámetro 100 hasta 210 mm.
  • Portasierra para discos de diámetro 210 hasta 850 mm.
  • Anillo de centraje: ø30 mm.
  • Portamuelas para muelas de afilado de la cara y el dorso
  • Uña de avance de 3 mm.
  • Dispositivo para el afilado en serie de diámetros iguales
  • Cabina completa
  • Extractor de neblina pequeño
  • Lámpara LED para la iluminación de la zona de trabajo.

ELITE MVB 850. ESPECIFICACIONES

DATOS TÉCNICOSMVB 850
Diámetro exterior de la hoja de sierraDe ø100 a ø850 mm. (4" a 33,5")
Diámetro interior de la hoja de sierraDesde ø10 mm.
Espesor de la hojaHasta 8 mm.
Paso del dienteHasta 125 mm.
DESTALONADO DEL DORSO
Recorrido de afiladoHasta 25 mm.
Ángulo de corteDe 0º a +35º
AFILADO DEL DORSO DEL DIENTE
------
Forma del dientePlano
Ángulo de corteDe +5º a +25º
Ángulo de bisel
Recorrido de afiladoHasta 25 mm.
AFILADO DE LA CARA DEL DIENTE
------
Ángulo de corteDe -10º a +20º
Recorrido de afiladoHasta 25 mm.
OTROS DATOS
Motor de muela0,33 kW
Velocidad de la muela2800 RPM
Diámetro de la muela para destalonado del dorso del dienteø175 mm.
Diámetro de la muela para el afilado del dorso del dienteø150 mm.
Diámetro de muela abrasiva para afilado de la caraø175mm.
4 ejes CNCB: Ángulo del diente - C: uña de avance - Z: Recorrido de afilado - X: Carga de afilado
Dimensiones de la máquina1650x 1200 x 1900 mm.
Peso de la máquina460 kg.

REQUERIMIENTOS TÉCNICOS

Precisa conexión de aire de 6 bar.
Voltage de conexión: 220/400V 2Ph 50/60Hz
Potencia de conexión necesaria: 1,5 kW


ACCESORIOS OPCIONALES RECOMENDADOS

Para una mejor calidad del afilado, se recomienda equipar con el sistema de filtración ELITE FILTRAmaq UNO. Filtración hasta 2 µm.
FILTRAmaq%20UNO



MANUAL DE INSTRUCCIONES


COMPARACIÓN DE MÁQUINAS DE UN VISTAZO

MODELOAFILADO DEL DORSOAFILADO DE LA CARADESTALONADOAFILADO DE FLANCOS
AVB 850Todas las formas de dientesTodas las formas de dientesNoNo
AVB 750Todas las formas de dientesTodas las formas de dientesNoNo
SVG 850Todas las formas de dientesDientes planosNoNo
SVG 750Todas las formas de dientesDientes planosNoNo
MVB 850Dientes planosDientes planosNo
MVB 750NoNoNo
MVB 670RompevirutaNoNoNo
MVB 650NoDiente cóncavoNoNo
GBT 851NoNoNoSí: ambos lados a la vez
GBT 850NoNoNoSí: ambos lados a la vez
GBT 750NoNoNoSí: un lado a la vez
