Cuando dirigimos una empresa dedicada a la fabricación de muebles, existen más herramientas además de las sierras circulares que hay que afilar: fresas de ensamblado, cabezales de cepillado o perfilado, fresas rectas o helicoidales… Veamos cuáles son las diferentes opciones de afilado que tenemos.
Dependiendo del número de herramientas a afilar debemos adoptar una u otra estrategia de afilado. En este post, analizaremos herramienta por herramienta, evitando hablar de sierras circulares o de sierras de cinta ya que ya tenemos otros posts dedicado a ellas. Si está usted interesado en sierra circular o sierra de cinta, puede verlos aquí:
TENGA EN CUENTA: Esta guía no pretende ser una guía de afilado, solo brinda la información de los recursos necesarios para afilar correctamente las herramientas de corte mencionadas.
Afilado de herramientas de madera
- Fresas de ensamblaje
- Cabezales de cepillado o perfilado
- Fresas rectas
- Fresas helicoidales
- Brocas
- Resumen

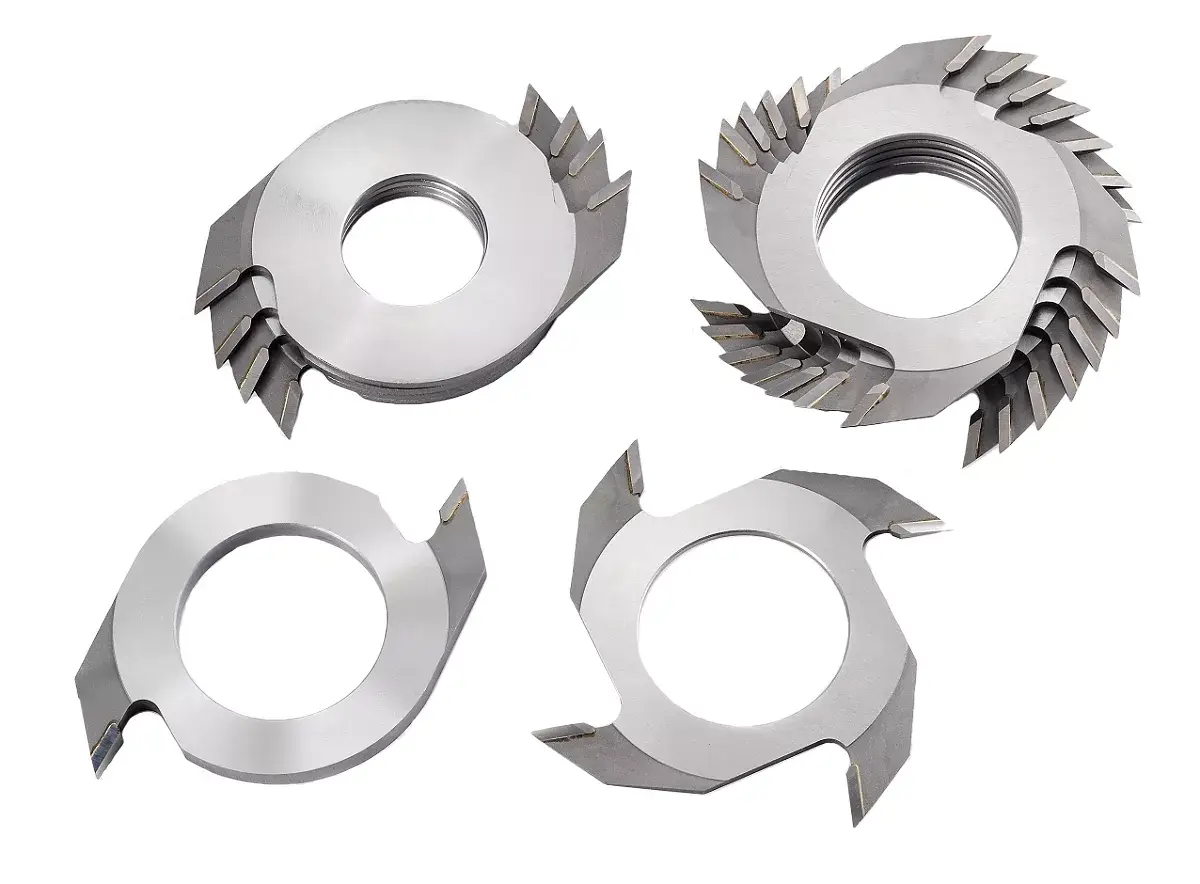

1. Fresas de ensamblaje
Las fresas de ensamblaje para uniones o juntas pueden venir en una sola pieza o en varias piezas montadas juntas. En el caso de varias piezas montadas juntas, a veces es necesario realinearlas para formar un solo perfil recto.
El afilado de estas herramientas es realmente sencillo: se afilan como una fresa recta.
Para realizar la operación de afilado necesitaremos las siguientes máquinas dependiendo de la cantidad de herramientas a afilar por día:

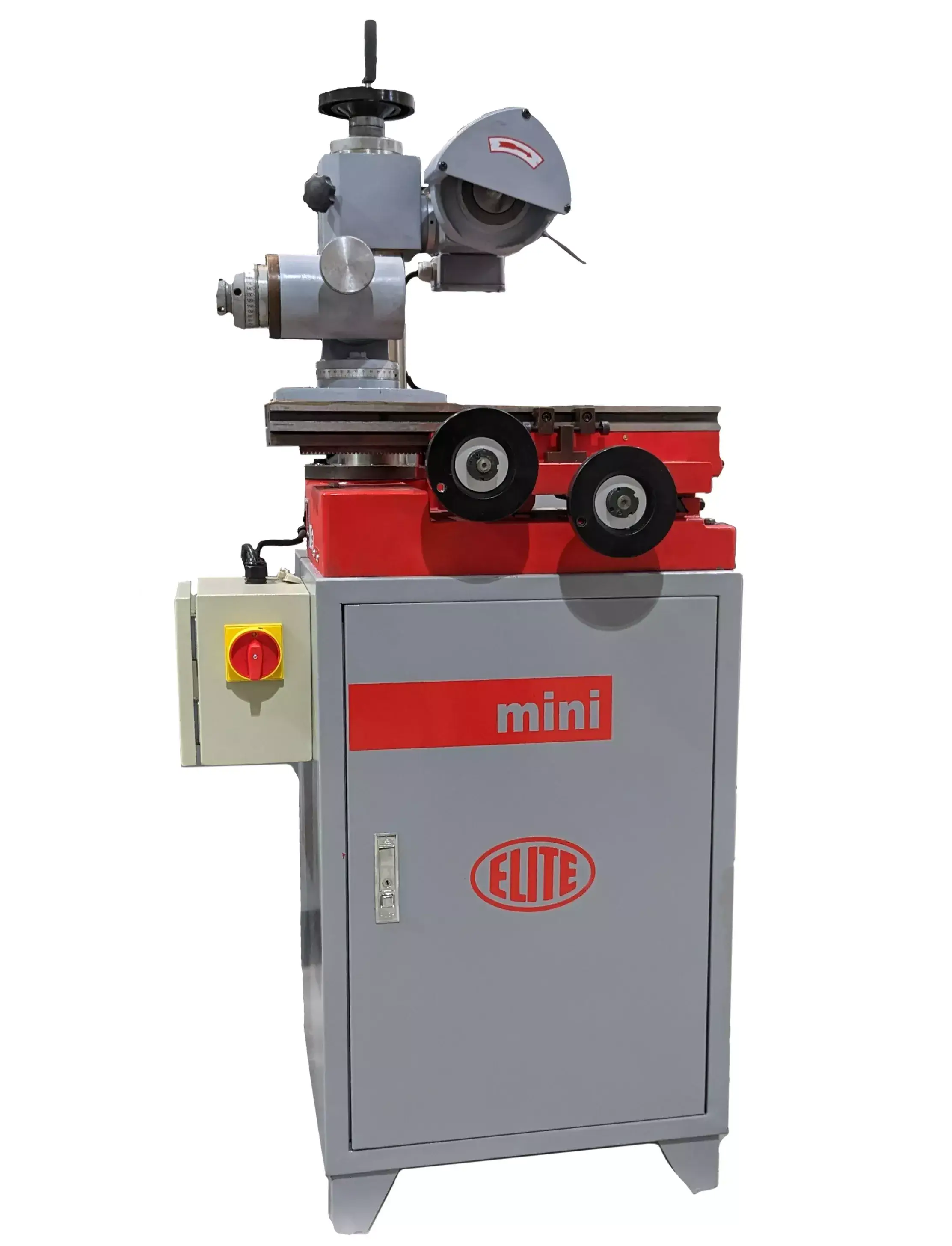

ELITE modelo mini
Recomendado para bajos volúmenes de afilado, como 4-6 herramientas por día.
- Accesorios necesarios: cabezal divisor, portafresas para adaptar las fresas al cabezal divisor y la muela abrasiva.
- Accesorios recomendados: contrapunto

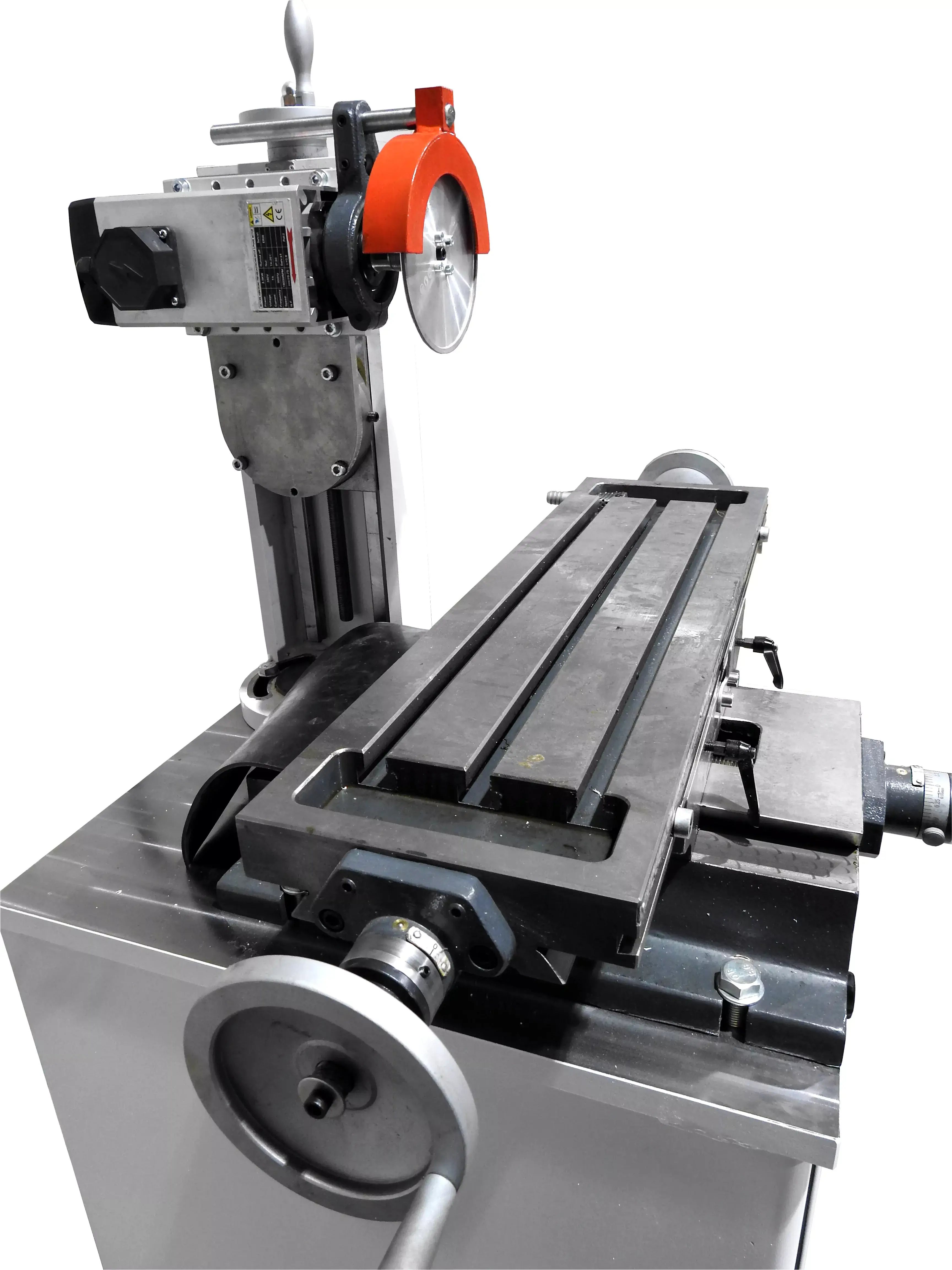

ELITE modelo 92
Para un trabajo un afilado de más unidades o herramientas con más peso.
- Accesorios necesarios: cabezal divisor, portafresas para adaptar las fresas al cabezal divisor y la muela abrasiva.
- Accesorios opcionales: Equipo de refrigeración para realizar el afilado con refrigeración, lo que aumenta la calidad del afilado de la herramienta y la vida útil de la muela. Es obligatorio en el caso de herramientas de metal duro (Carburo de tungsteno), debido a que el carburo es cancerígeno por inhalación.
- Contrapunto

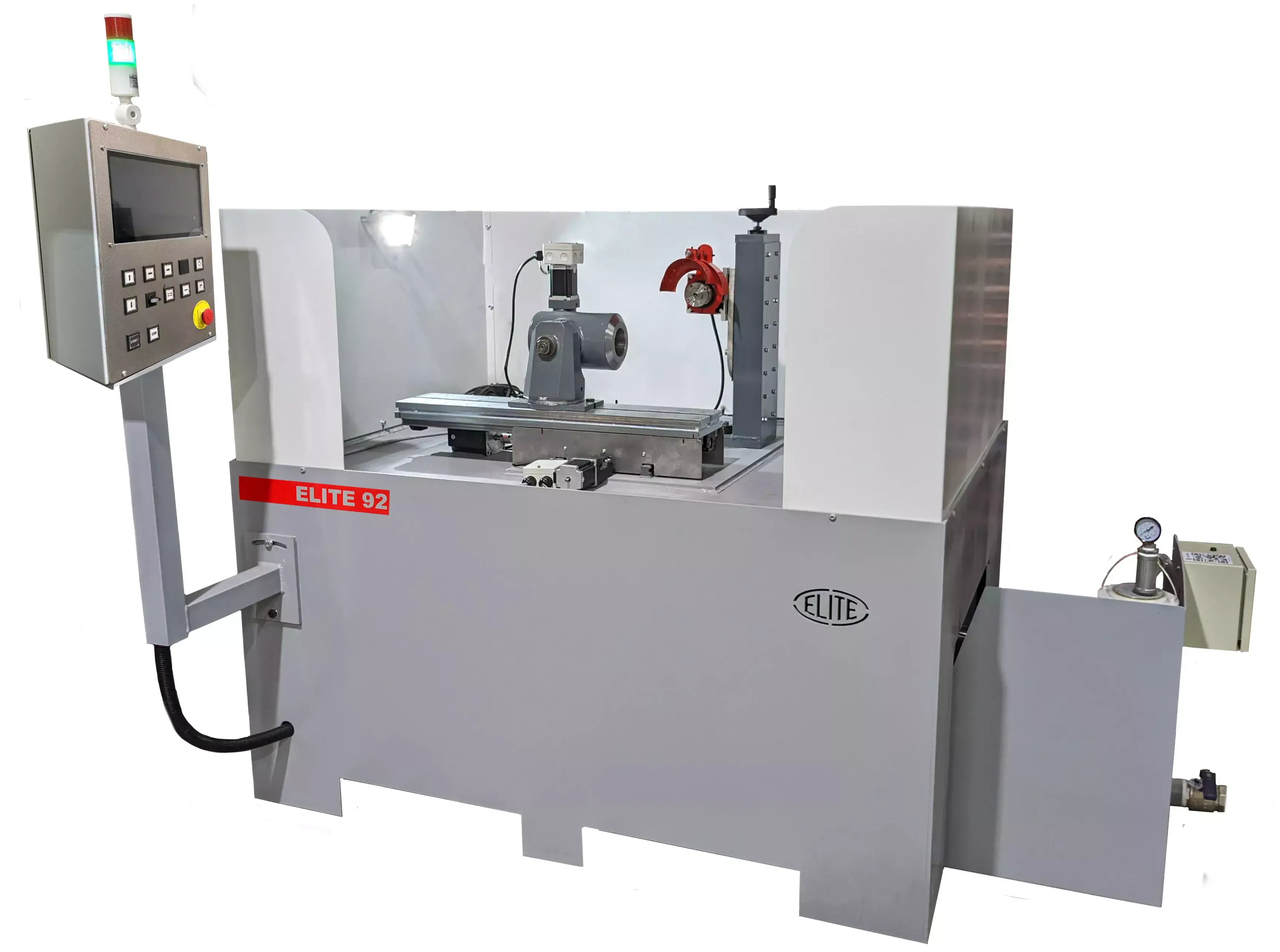

ELITE modelo 92 CNC
Cuando tenemos una gran producción, probablemente también tengamos muchas herramientas para afilar, entonces la máquina CNC es la más adecuada, ya que hará toda la operación de afilado automáticamente.
También incorpora el sistema de refrigeración que proporciona la mejor calidad de afilado y vida útil de la muela.
Esta máquina CNC tiene un sistema de programación que es un panel de control con un sistema de programa guiado. El usuario solo tiene que ingresar los valores de afilado como longitud de recorrido, número de dientes y cantidad a afilar, ya que el programa de afilado ya está introducido en el CNC de la máquina.
2.Cabezales de cepillado
Los cabezales de cepillado se pueden afilar en dos máquinas completamente diferentes: una afiladora de cuchillas o una afiladora universal.
Le explicaremos cuándo usar una u otra.

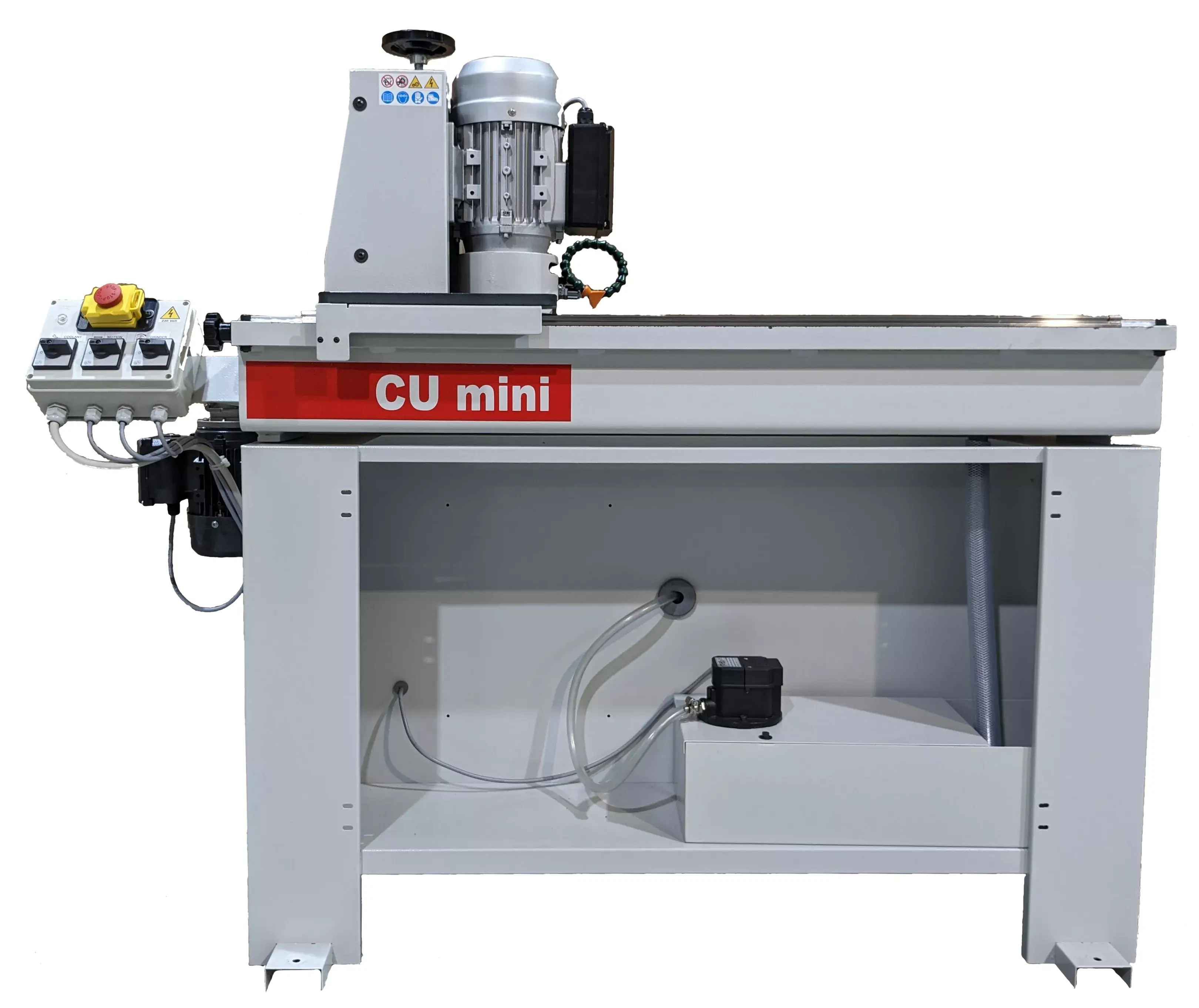

Afiladora de cuchillas: ELITE CU mini 650
Accesorios necesarios: plato magnético para HSS / plato magnético para carburo, muela.
En todos los cabezales en los que se pueden desmontar las cuchillas (cuchillas reemplazables) estas son aptas para ser rectificadas en una rectificadora de cuchillas. Sin embargo, algunos usuarios prefieren no quitar estas cuchillas y afilar todo el bloque del cabezal sin desmontarlas.
Sin embargo, en los cabezales con cuchillas perfiladas, es conveniente desmontarlas y realizar el proceso de rectificado en una máquina rectificadora de cuchillas. Esto se debe a que es un proceso más sencillo y económico que realizar la operación de rectificado en una rectificadora de perfiles.

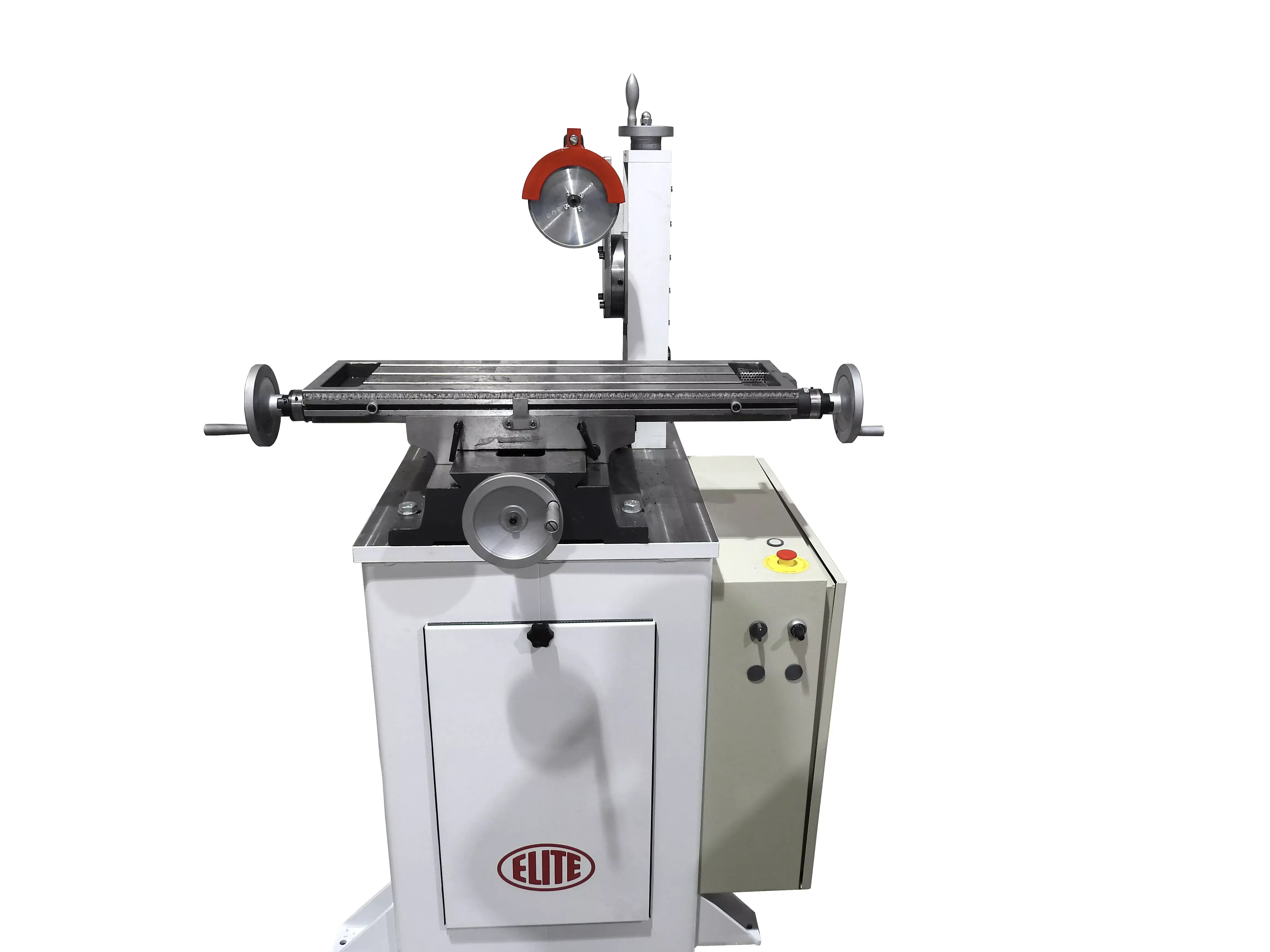

Afiladora universal: ELITE 92
- Accesorios necesarios: cabezal divisor, eje de montaje de las fresas, contrapunto, muela.
- Accesorios recomendados: sistema de refrigeración.
Los cabezales de cepillado rectos también se pueden afilar en una afiladora universal como la ELITE 92. No se recomienda utilizar la ELITE mini debido al gran peso de las herramientas.
Sin embargo, con cabezales de cepillado helicoidales o cabezales de cepillado donde el filo de corte está soldado, como con las cuchillas de carburo de tungsteno, es obligatorio afilarlos en una afiladora de cuchillas universal, ya que las cuchillas no se pueden desmontar del bloque de cepillado para afilarla con una rectificadora de cuchillas.
Afiladora CNC: ELITE 92 CNC
- Accesorios necesarios: cabezal divisor, eje de montaje de las fresas, muela.
Al igual que la ELITE 92 manual, estas herramientas se pueden afilar en la máquina ELITE 92 CNC. Debido a su cabezal divisor más robusto, el contrapunto podría no ser necesario.
La principal ventaja es que todo el proceso de afilado es completamente automático, liberando al operador de la tediosa tarea de rectificar manualmente esta pesada herramienta, y poderse dedicar a realizar otras tareas.
Como el programa para los cabezales de cepillado es tan fácil de configurar para su afilado, el tiempo de preparación es exactamente el mismo que en la máquina manual ELITE 92. Por lo tanto, no se necesitan tareas de programación largas o complejas.
3.Fresas rectas
Los fresas rectas son fáciles de afilar. Podemos hacerlo manualmente o mediante CNC.
ELITE mini
- Accesorios necesarios: cabezal divisor, plato de 3 garras o porta-pinzas, muela abrasiva.
Las fresas rectas son muy fáciles de afilar. El proceso es idéntico al de las fresas de ensamblaje.
ELITE 92
- Accesorios necesarios: cabezal divisor, plato de 3 garras o porta-pinzas, muela abrasiva.
Igual que en la ELITE mini.
ELITE 92 CNC
- Accesorios necesarios: cabezal divisor, plato de 3 garras o porta-pinzas, muela abrasiva.
Exactamente igual que las dos máquinas anteriores, pero en un proceso automático. Proceso muy sencillo también.

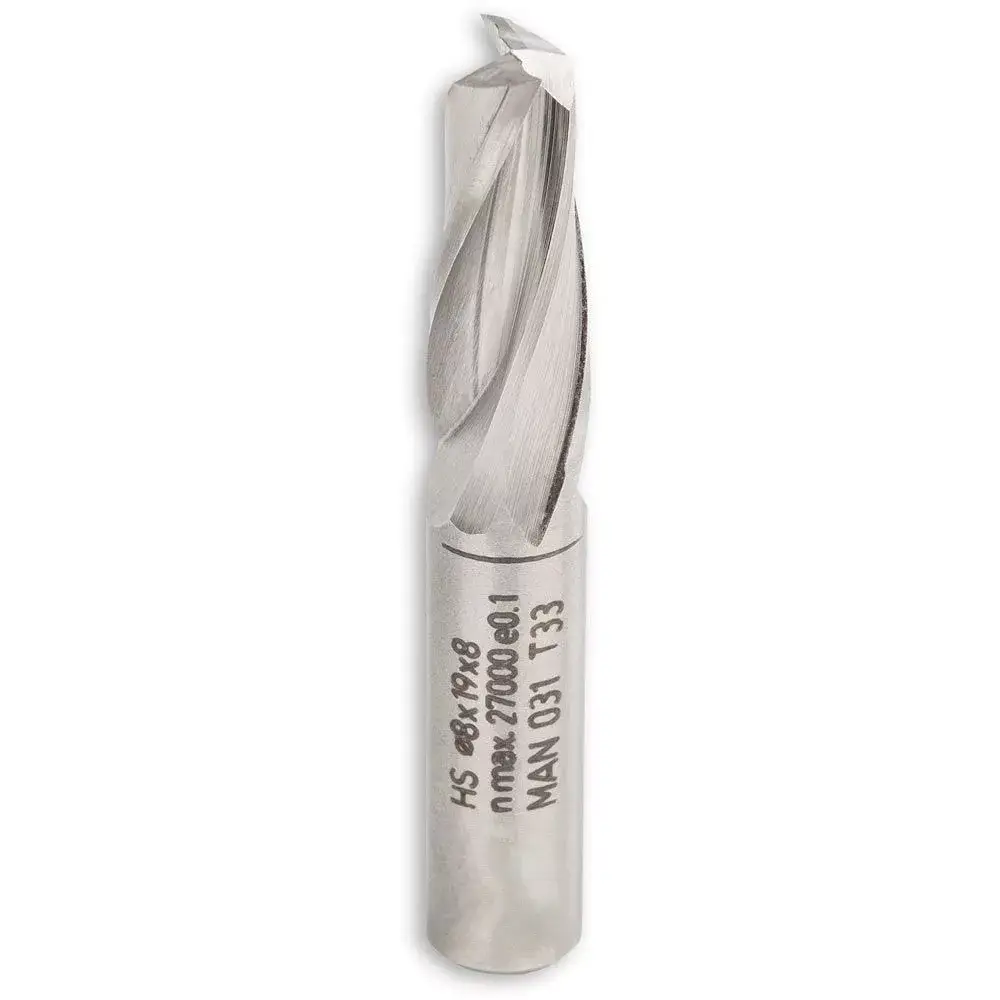

4.Fresas helicoidales
Aquí la cosa se complica un poco más. Cuando se utiliza una máquina manual, se requiere cierta experiencia por parte del operador, porque utilizamos un indexador de la herramienta para copiar la hélice.
Con la máquina CNC es más fácil porque sólo necesitamos dar el ángulo helicoidal y la longitud del recorrido de afilado.
Para obtener mejores resultados de afilado, recomendamos encarecidamente la máquina CNC. Sólo recomendamos la máquina manual para operaciones de afilado muy esporádicas.
ELITE mini
- Accesorios necesarios: cabezal divisor, plato de 3 garras o porta-pinzas, indexador copiador de la hélice, muela abrasiva.
ELITE 92
- Accesorios necesarios: cabezal divisor, plato de 3 garras o porta-pinzas, indexador copiador de la hélice, muela abrasiva.
ELITE 92 CNC
- Accesorios necesarios: cabezal divisor, plato de 3 garras o porta-pinzas, muela abrasiva.
Es la opción recomendada a seguir. De esta manera podemos obtener resultados de afilados perfectos con el mismo tiempo de preparación para el afilado que una fresa recta: Sólo es necesario introducir los parámetros de longitud de rectificado, hélice de la herramienta y cantidad total a rectificar.
Como estas herramientas normalmente están hechas de carburo, el sistema de refrigeración incluido de serie en la ELITE 92 CNC es imprescindible.
5.Brocas
Y por último, pero no menos importante: Brocas. De hecho, llamamos "broca" a muchas herramientas diferentes.
Las brocas se pueden afilar con una ELITE mini, ELITE 92 o ELITE 92 CNC, con el accesorio del cabezal divisor y plato de 3 garras o porta-pinzas. Sin embargo, la operación más fácil y sin problemas se realiza con una máquina afiladora de brocas específica.
Las brocas más "típicas de la madera" son las de 3 puntas. De hecho, estas son las más fáciles de afilar, y sólo necesitamos la muela adecuada (la herramienta nº 1 en la foto, empezando por la izquierda).
La siguiente broca es la de taladro plano, el del medio en la foto. Ésta también resulta muy fácil de afilar, pero requiere dos pasos: uno por la parte vertical y otro por el lado horizontal.
Y la útlima broca es la que se utiliza en el taladrado del metal, pero que también se puede utilizar en ocasiones en madera dura o composites. Para esta broca recomendamos una afiladora específica, como la ELITE B70 o la ELITE B20.
6.Resumen: La regla general
La recomendación es la siguiente:
- Si tiene algunas herramientas variadas sin cabezales de perfilado, entonces puede usar solo una ELITE mini o ELITE 92.
- Si dispone de más cantidad de herramientas, sin perfiles, la ELITE 92 es la mejor solución.
- Para una empresa con un volumen medio a alto, la ELITE 92 CNC es imprescindible, ya que libera al operador de la tediosa tarea de afilado, que consume mucho tiempo. Así, el operador es libre de realizar otras tareas.
- Pero si tenemos fresas perfiladas la mejor solución es una ELITE CU mini 650 con un plato magnético y una ELITE 92 CNC: De esta forma, con un solo operario podemos limpiar las herramientas, montarlas en las máquinas y mientras las máquinas están afilando (tanto la ELITE CU mini 650 como ELITE 92 CNC son completamente automáticas) el operador puede preparar otras herramientas o terminar los ajustes de las herramientas ya afiladas.
Automatizar el taller de afilado sin entrar en máquinas complejas o costosas es siempre la mejor solución. Es mejor tener máquinas dedicadas a una tarea que una solución compleja que "lo hace todo".
